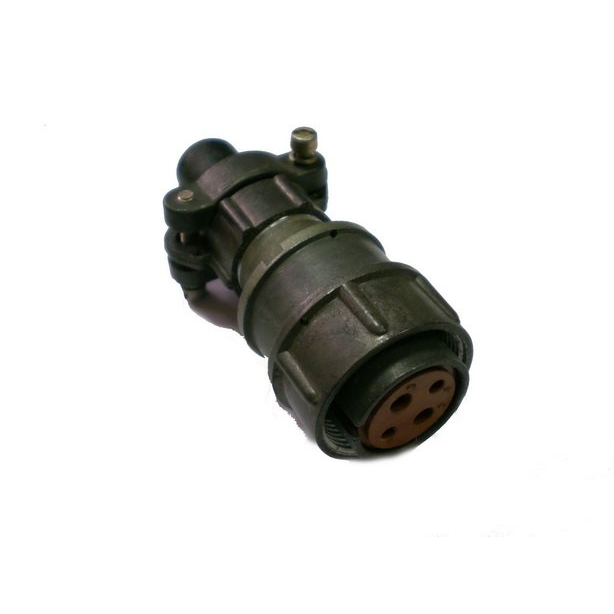

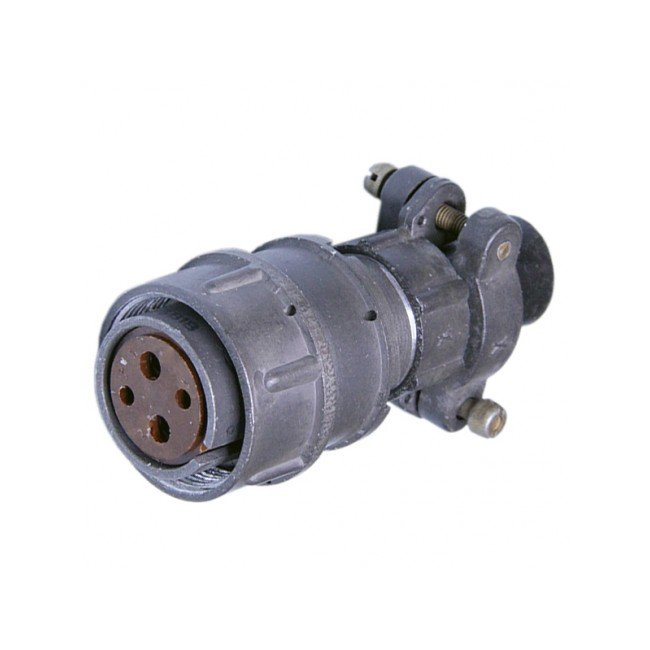

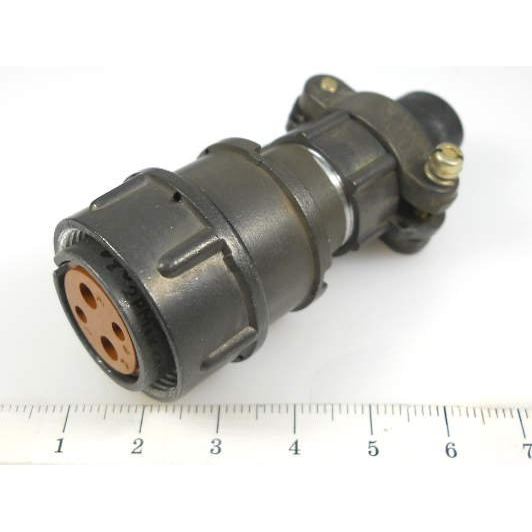

2РМТ22КПН4Г3В1В «Элекон» — это цилиндрический низкочастотный соединитель (розетка) серии 2РМТ с прямым кабельным патрубком, разработанный по техническим условиям ГЕ0.364.126ТУ и относящийся к приёмке «5» (контрольная выборочная приёмка по ОТК). Разъём применяется для соединения кабельных линий в электрических цепях постоянного и переменного тока, в том числе в промышленной и радиоэлектронной аппаратуре.

• Тип : соединительный цилиндрический низкочастотный разъём, розетка кабельная, серия 2РМТ, типоразмер 22.

• Количество контактов : 4 гнездовых извлекаемых контакта — два диаметром 2 мм и два диаметром 3 мм.

• Максимальный рабочий ток : до 18 А на контакт Ø 2 мм и до 32 А на контакт Ø 3 мм; суммарный ток на разъём — до 80 А.

• Максимальное рабочее напряжение : до 560 В постоянного и переменного тока.

• Корпус и изолятор : корпус из алюминиевого сплава А‑22, покрыт оксидированием, изолятор — карболит; цвет корпуса серый, изолятор коричневый.

• Контакты : из латуни ЛС59‑1, покрыты серебром; контактный переход — извлекаемый, резьбовый метод сочленения с накидной гайкой М24×1 мм.

• Монтаж : механический – объёмный, электрический – пайка; патрубок прямой, предназначен для неэкранированного кабеля (код «Н»).

• Рабочий диапазон температур : от –60 °C до +100 °C, теплостойкость уровня «1» (100 °С).

• Влажность и давление : допустима относительная влажность до 98% при +25 °С и рабочий диапазон давлений от порядка10−1010^{-10}1 0 − 10 до примерно5⋅1045 \cdot10^{4}5 ⋅ 1 0 4 Па.

• Долговечность и виброустойчивость : обеспечивается не менее 500 сочленений‑расчленений; разъём выдерживает синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц, линейное ускорение до 200 g при акустических шумах до 170 дБ.

• В маркировке «2РМТ22КПН4Г3В1В» условное обозначает: серия 2РМТ, типоразмер 22, «К» — кабельный, «П» — прямой патрубок, «Н» — гайка для неэкранированного кабеля, «4Г» — 4 контакта, «3» — сочетание диаметров 2/3 мм, «В» — вид корпуса, «1» — вариант исполнения, «В» — вариант патрубка.

• Приёмка «5» указывает на выполнение контрольной приёмки по установленным методикам ОТК (внутренняя проверка завода‑изготовителя), а не на гарантийный или гарантийно‑складской срок.
