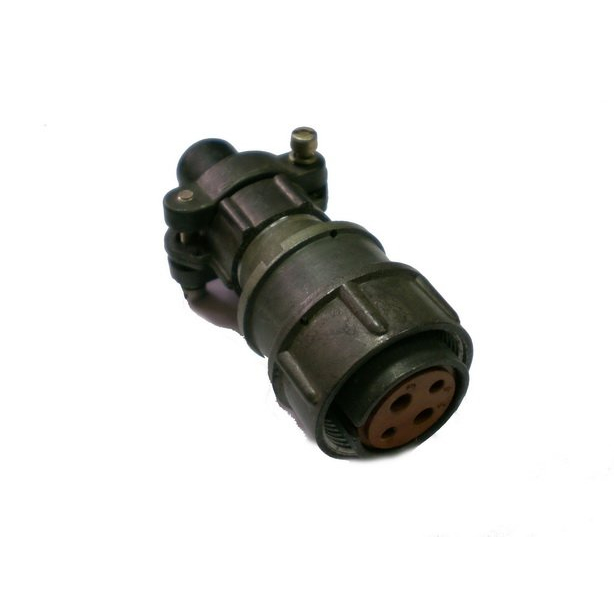

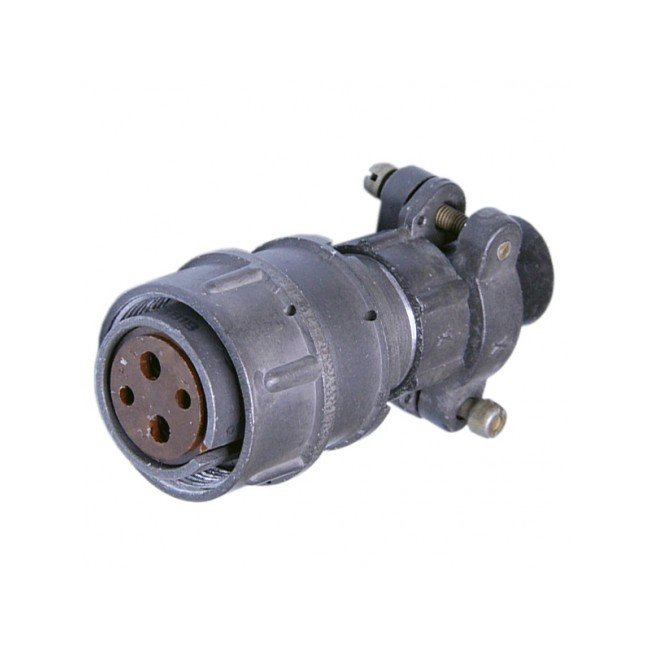

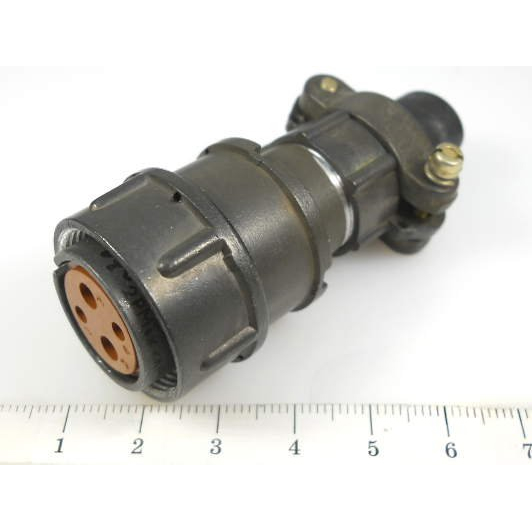

2РМТ22КПН4Г3В1В «Элекон», ОТК — это цилиндрический низкочастотный кабельный разъём‑розетка серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока.

• Серия:2РМТ — тропикоустойчивые низкочастотные цилиндрические разъёмы.

• Условный размер корпуса:22 (диаметр посадочной части около 29 мм).

• Тип изделия:КПН4Г3В1В

  • К — кабельный корпус.

  • П — прямой патрубок.

  • Н — концевая гайка для неэкранированного кабеля.

  • 4 — 4 контакта.

  • Г3 — сочетание контактов: 2 контакта Ø 2 мм и 2 Ø 3 мм.

  • В1В — тропико‑ и влагостойкое исполнение.

• Корпус выполнен изалюминиевого сплава А‑22 , с покрытием «оксидирование» (серый цвет).

• Изолятор —карболит , контакты выполнены из латуниЛС59‑1 с покрытиемсеребром (Ag).

• Контакты —извлекаемые гнёзда , четыре контакта расположены в круглом основании; поляризация — одношпоночная.

• Количество контактов:4 (2× Ø 2 мм, 2× Ø 3 мм).

• Рабочее напряжение:до 560 В.

• Рабочий ток:

  • на контакт Ø 2 мм —до 18 А ,

  • на контакт Ø 3 мм —до 32 А ,

  • суммарный ток на разъём — до порядка80 А.

• Сопротивление контактов: не более1,6 мОм для Ø 2 мм и0,8 мОм для Ø 3 мм.

• Сопротивление изоляции: порядка5000 МОм ; электрическая прочность изоляции —около 1850 В при испытании.

• Диапазон рабочих температур:от −60 до +100 °С.

• Теплостойкость:класс 1 (100 °С).

• Климатическое исполнение:В2.1 — тропико‑ и влагостойкое, с относительной влажностью до98% при +25 °С.

• Механическая прочность: выдерживает вибрацию до50 g , многократные удары до100 g , однократные удары до500 g.

• Ресурс: не менее500 циклов сочленения/расчленения.

Буквенное сочетание «ОТК» в описании обычно означает, что изделие прошлоокончательный технический контроль по внутренним правилам «Элекон» и соответствует требованиямТУ ГЕ0.364.126. Такие разъёмы применяют в промышленной и военной технике, где требуется надёжность и повторяемость характеристик.
