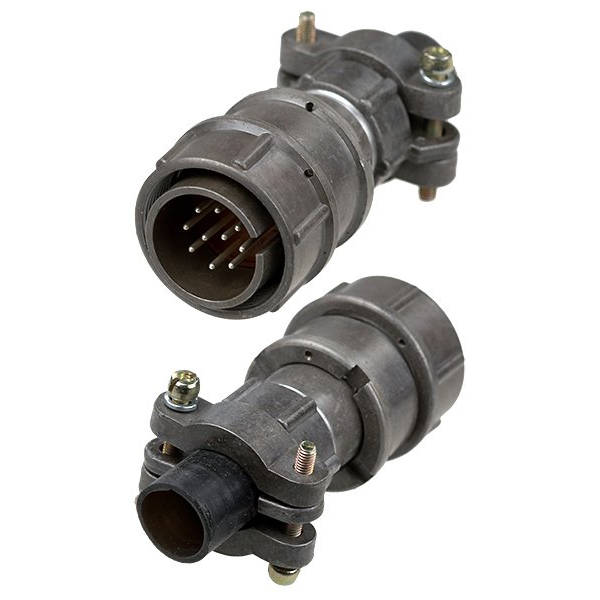

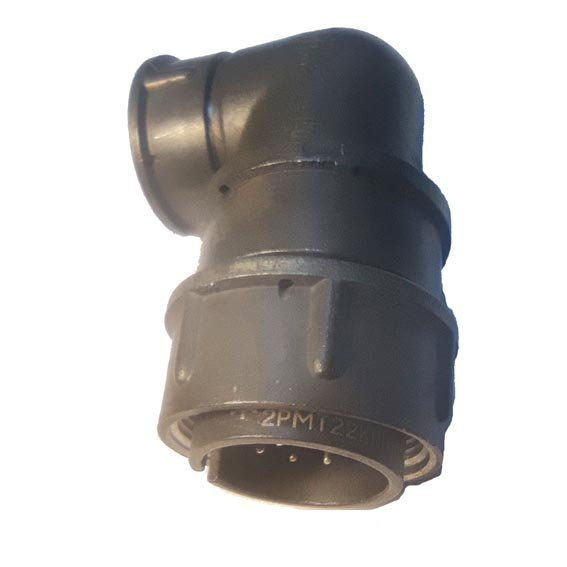

2РМТ22КУЭ10Ш1В1В – это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока частотой до 3 МГц. Это цилиндрический, низкочастотный, негерметичный и тропикоустойчивый соединитель, применяемый в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Соединение осуществляется с помощью резьбы.

Характеристики :

• Негерметичный соединитель

• Посадочный диаметр корпуса – 22

• Корпус кабельный с угловым патрубком для экранированного кабеля

• 10 контактов вилочного типа диаметром 1 мм с посеребрением

• Теплостойкость до 100° С

• Всеклиматическое исполнение – В2.1 по ГОСТ 15150-69

• Токовая нагрузка на одиночный контакт – от 4 А до 36 А, максимальная суммарная на соединитель – от 27 А до 260 А

• Максимальное рабочее напряжение – 560 В или 700 В

• Сопротивление контактов при диаметре 1 мм – не более 5 мОм

• Сопротивление изоляции – не менее 5000 МОм

• Минимальная наработка – 1000 ч

• Число сочленений-расчленений – 500

• Гамма-процентный срок сохраняемости – 15 лет

вилка 2РМТ22КУЭ10Ш1В1В состоит из корпуса, изолятора и контактов. В сочлененном состоянии обеспечивает пылезащищенность контактов и мест подсоединения проводов.

Условия эксплуатации :

• Синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?

• Акустический шум в диапазоне частот от 50 Гц до 10 000 Гц при уровне звукового давления 170 дБ

• Механические удары многократного действия с пиковым ударным ускорением 1000 м/с? и длительностью действия от 1 мс до 3 мс

• Механические удары одиночного действия с пиковым ударным ускорением 5000 м/с? и длительностью действия от 0,1 мс до 2 мс

• Линейное ускорение – 2000 м/с?

• Атмосферное давление – от 133,32·10??? Па до 50,6·10? Па

• Температура среды – от -60° С до +100° С

• Повышенная относительная влажность при температуре +25° С – 98%

Ответной частью для вилки 2РМТ22КУЭ10Ш1В1В являются розетки 2РМ22Б10Г1А1, 2РМ22Б10Г1А1Б, 2РМ22Б10Г1В1, 2РМ22Б10Г1В1Б и 2РМ22БПН10Г1А1.
