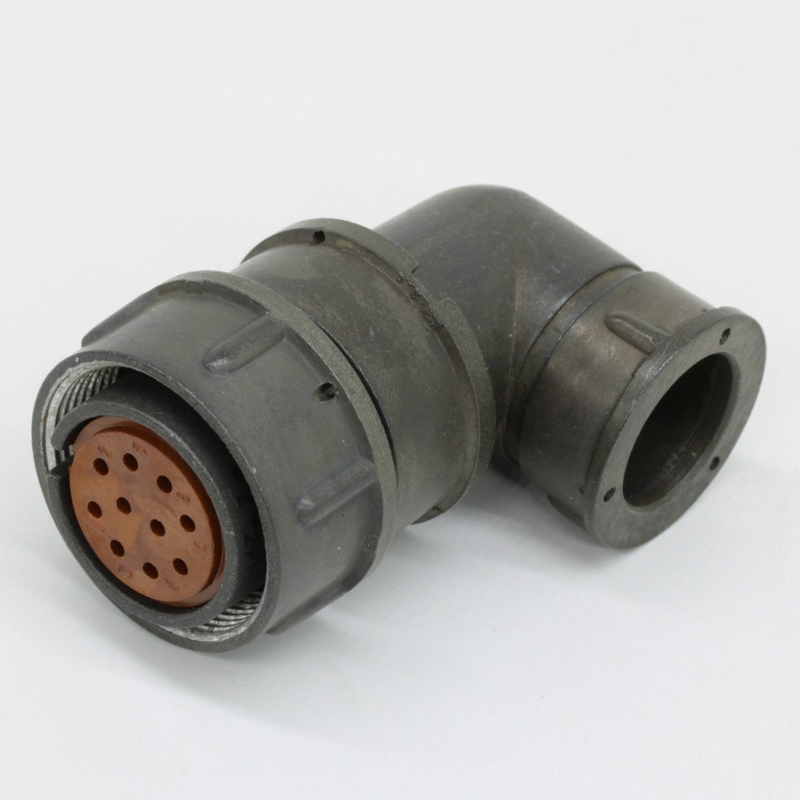

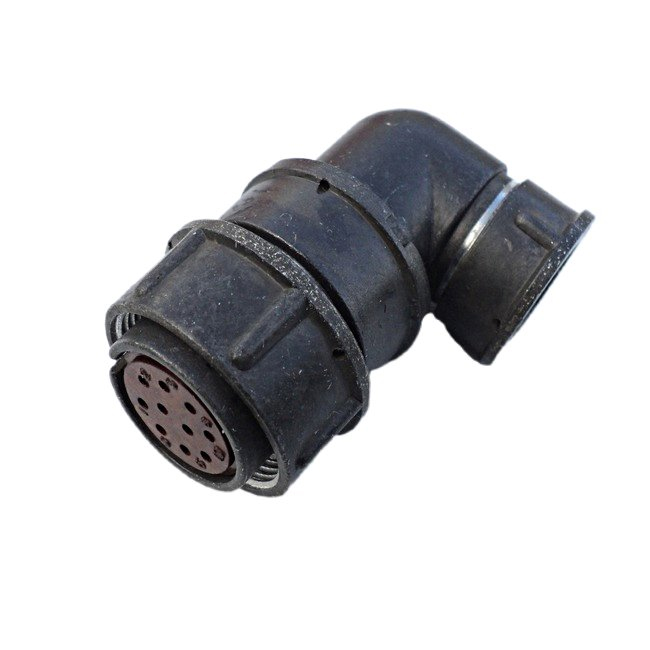

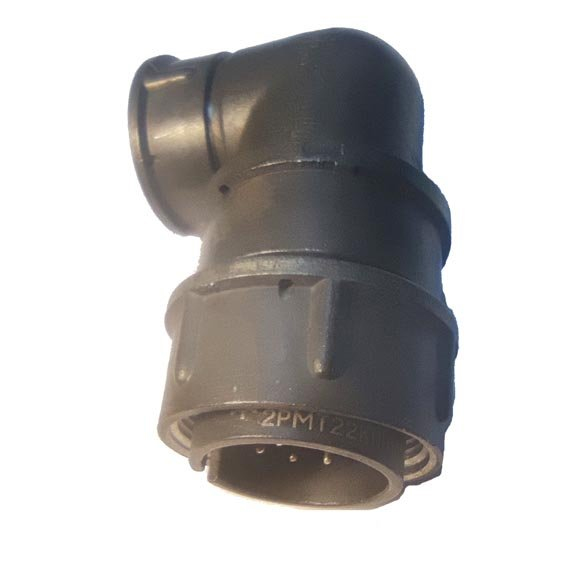

Разъём 2РМТ22КУЭ10Ш1В1В — это цилиндрический низкочастотный электрический кабельный соединитель общего назначения, применяемый в радиоэлектронной и радиотехнической аппаратуре.

Тип и назначение

• Относится к семейству разъёмов 2РМТ (цилиндрический низкочастотный тропикоустойчивый, негерметичный).

• Используется для внутреннего объемного монтажа в цепях постоянного и переменного тока (частота до нескольких МГц).

Конструкция и исполнение

• Исполнение 2РМТ22КУЭ10Ш1В1В —вилка кабельная , с резьбовым сочленением и угловым патрубком, предназначенная под экранированный кабель и экран корпуса.

• Климатическое исполнение «В» — всеклиматическое (по ГОСТ 15150‑69, категория В2.1), рассчитанное на эксплуатацию во всех климатических районах земного шара.

Контакты и монтаж

• Количество контактов —10 .

• Контакты извлекаемые , с покрытием серебра или золота (в данном варианте чаще применяется серебряное покрытие).

• Монтаж проводников —обжимка (иногда допускается пайка); монтаж —внутренний объемный .

Электрические параметры (ориентировочно)

• Максимальное рабочее напряжение — порядка 560–700 В постоянного и переменного тока.

• Токовая нагрузка:

  • на один контакт — примерно от 4 А до 36 А;

  • суммарная на соединитель — от десятков до чуть более 200 А (в зависимости от конкретных условий и комбинации контактов).

• Сопротивление контакта (диаметр контактного стержня ≈ 1 мм) — не более 5 мОм .

• Сопротивление изоляции — не менее 5000 МОм .

• Электрическая прочность изоляции — около 1850 В при рабочем напряжении 560 В и 2300 В при 700 В.

Эксплуатационные условия

• Верхнее значение температуры окружающей среды — до +100 °C (в зависимости от конкретной редакции ТУ и варианта исполнения).

• Соединитель рассчитан на работу в условиях вибраций и акустического шума (вибрация в диапазоне до нескольких кГц, с ускорением до порядка 490 м/с²).
