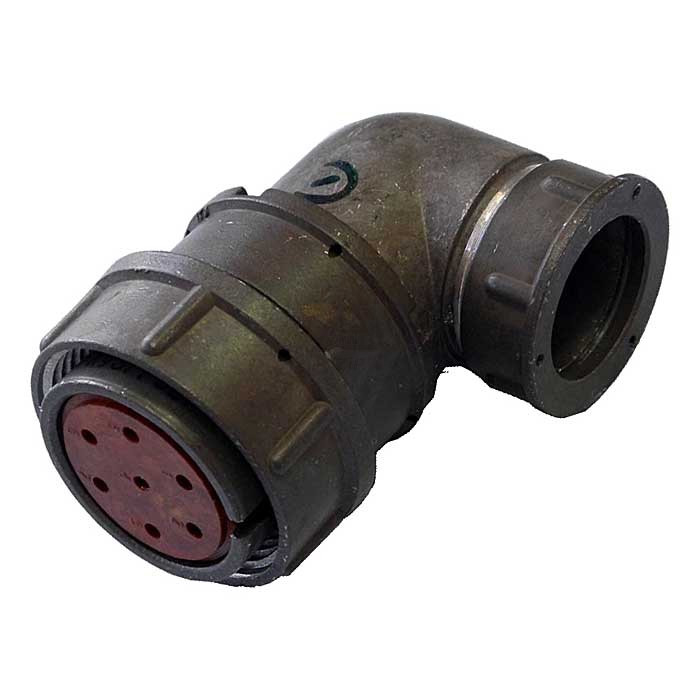

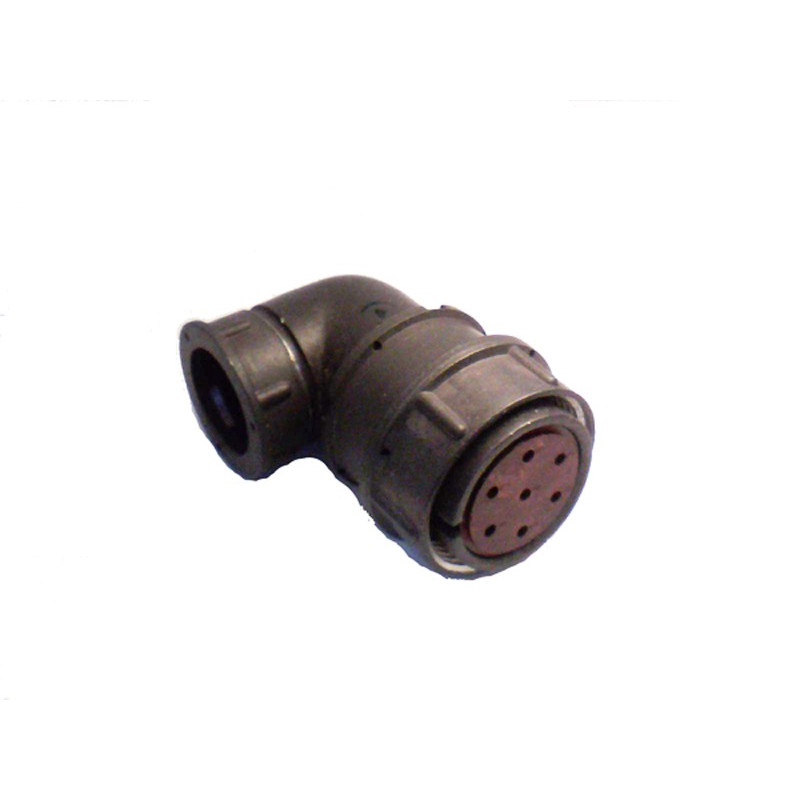

Разъём2РМД27КУЭ7ШВ1 «Элекон» (вид приемки «5») — это низкочастотный цилиндрический электрический соединитель общего назначения, применяемый в радиоэлектронной аппаратуре для внутреннего монтажа. Ниже кратко опишем его основные технические и конструктивные особенности.

• 2РМД — серия цилиндрических низкочастотных негерметичных соединителей по ГОСТ/ТУ.

• 27 — условный размер корпуса (диаметр, шаг резьбы).

• К — кабельная часть (разъём предназначен для монтажа на кабеле).

• У — вид патрубка «прямой» (U).

• Э — тип концевой гайки патрубка для экранированного кабеля.

• 7 — количество контактов в разъёме.

• Ш — часть соединителя: «штекер» (вилка).

• В1 — тип контактов и их сочетание (согласно таблице контактов для 7‑контактного исполнения).

• «5» — вид приёмки (вид контроля, обычно соответствует полному выходному контролю по ОТК).

• «Элекон» — российский производитель.

Соединитель предназначен для соединения электрических цепей в радио‑ и электронной аппаратуре, в том числе во всеклиматическом исполнении. Такие разъёмы обычно используются во внутреннем монтаже приборов, в распределительных блоках, в измерительной и промышленной автоматике, а также в военных и всеклиматических изделиях, где важна стойкость к температурным и влажностным воздействиям.

• Климатическое исполнение — всеклиматическое, рассчитано на работу в условиях широкого диапазона температур и повышенной влажности.

• Рабочий диапазон температур примерно от–60 °C до +100 °C (уточнённые значения см. в ТУ, можно ориентироваться на близкие серии 2РМДТ/2РМД27).

• Механизм сочленения — резьбовой, с фиксацией гайкой, обеспечивает надёжный контакт и устойчивость к вибрациям.

• Жизненный цикл — соединители серии 2РМ могут рассчитываться насотни сочленений (~500 циклов), что подходит для ремонта и регламентных работ.

Характеристики близких по серии 2РМД/2РМДТ:

• Рабочий ток на контакт — порядка нескольких ампер (для 7‑контактных вариантов обычно 4–7 А на контакт, точнее — в ТУ и паспорте).

• Максимальное рабочее напряжение — до500–700 В переменного или постоянного тока, в зависимости от конкретных ТУ.

• Испытательное напряжение — существенно выше рабочего (сотни–тысячи вольт при нормальных условиях, в зависимости от размера корпуса).

• Корпус — металлический, цилиндрический, с резьбой и фланцем для крепления.

• Контакты — обычно из бронзы или латуни с покрытием серебром (буква «В»), что обеспечивает хороший контакт и устойчивость к окислению.

• Монтаж — контакты монтируются пайкой или обжимом, а сам разъём закрепляется на кабеле или на панели устройства.

• Экранирование — разъём рассчитан на использование с экранированным кабелем, через гайку патрубка обеспечивается надёжный контакт экрана.
