2РМТ22КУЭ4Ш3В1В

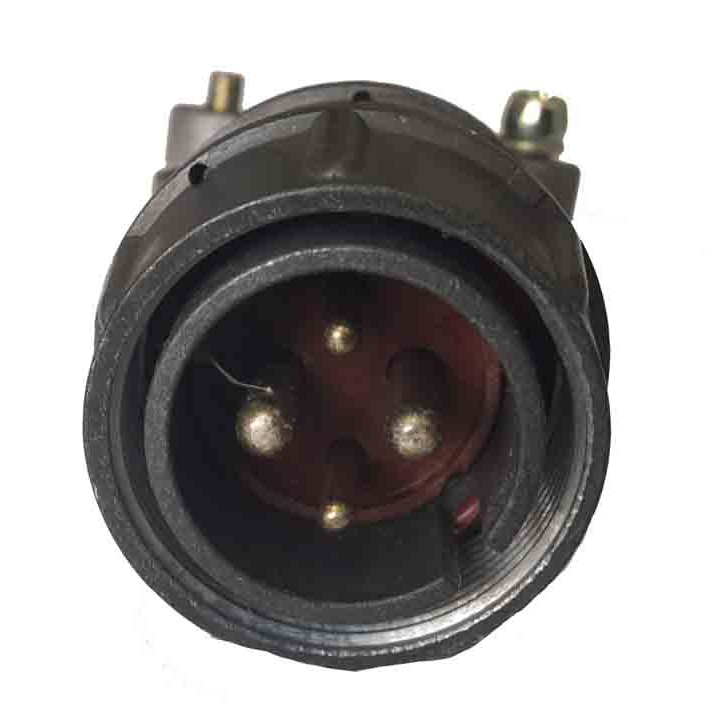

2РМТ22КУЭ4Ш3В1В — это низкочастотный цилиндрическийнегерметичный соединитель с резьбовым сочленением, применяемый в электрических цепях постоянного и переменного тока. Он относится к кабельным вилкам, имеет корпусного размера 22 и 4 контакта; обычно используется в радиоэлектронной и промышленной аппаратуре.

Конструкция и исполнение

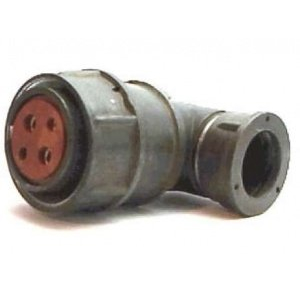

Соединитель состоит из корпуса, изолятора и контактов, а в сочлененном состоянии обеспечивает пылезащищенность контактов и мест подключения проводов. Для этой модели указано кабельное исполнение, угловой патрубок, а также экранированное исполнение с резьбовой фиксацией.

Основные параметры

• Количество контактов: 4.

• Посадочный диаметр корпуса: 22 мм.

• Рабочее напряжение: до 560 В, у ряда исполнений указывается также до 700 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В при 560 В и 2300 В при 700 В.

• Контактное покрытие: серебро; у семейства 2РМТ также встречается золото.

Ток и контакты

Для контактов диаметром 2 мм обычно указывают ток до 18 А, для 3 мм — до 32 А; суммарная нагрузка для четырехконтактного исполнения может достигать 80 А. В других описаниях семейства 2РМТ приводятся более широкие диапазоны токов в зависимости от исполнения и диаметра контакта.

Условия эксплуатации

Модель относится к всеклиматическому исполнению и рассчитана на работу в диапазоне температур примерно от -60 °C до +100 °C, при теплостойкости до 100 °C. Также для соединителя указывают тропикоустойчивость и применение в аппаратуре общего назначения.

Что важно знать

По маркировке 2РМТ22КУЭ4Ш3В1В можно понять тип соединителя, размер корпуса, число контактов, характер монтажа и вариант покрытия. Для точного подбора обычно сверяют не только обозначение, но и тип ответной части, диаметр контактов и схему распиновки.
