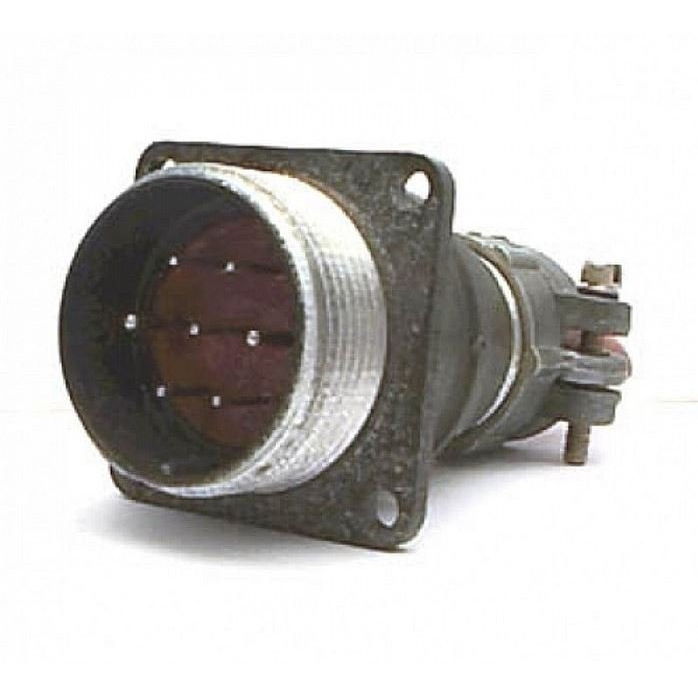

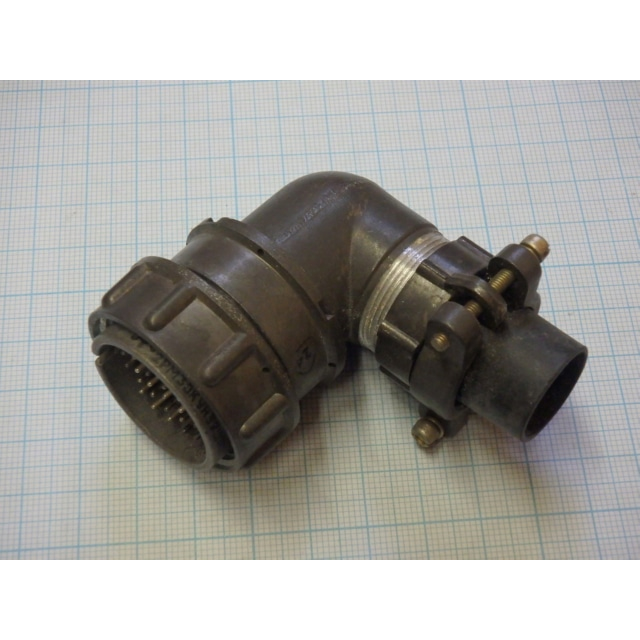

2РМТ27БПН7Ш2А1В — это круглый низкочастотный электрический разъём серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц, с повышенной стойкостью к внешним воздействиям.

Назначение и область применения

• Используется для соединения кабелей с аппаратурой в измерительной, промышленной, авиационной и общей электронной технике.​

• Подходит для систем, где требуются надёжные многоштырьковые разъёмы с защитой от вибраций, ударов и климатических воздействий.

Расшифровка обозначения

• 2РМТ — серия круглых малогабаритных низкочастотных разъёмов повышенной стойкости (модификация 2РМ).

• 27 — условный габарит/типоразмер корпуса (диаметр корпуса серии 27).

• БПН — приборная вилка (блочная, прямая, для неэкранированного кабеля; буквенная часть указывает исполнение корпуса и типа патрубка). Формально детали (Б/П/Н) указывают вид корпуса и назначение: блочная/приборная/для неэкранированного кабеля.

• 7 — число контактов (7 контактов).

• Ш — штырьковые контакты (вилка).

• 2 — вариант ключевания/размера контактов и схемы расположения.

• А — материал покрытия контактов: золото.​

• 1 — теплостойкость: категория до 100 °C.

• В — всеклиматическое исполнение В2.1 по ГОСТ 15150‑69 (расширенный климатический диапазон эксплуатации).

Электрические характеристики

Для типоразмера 2РМТ27 с 7 контактами применяются следующие параметры (они общие для исполнений 2РМТ27Б…7…2…В):

• Рабочий ток на одиночный контакт:

  • при диаметре контакта 1,0 мм — до 8 А;

  • при диаметре 1,5 мм — до 16 А.

• Максимальная суммарная токовая нагрузка на соединитель (7 контактов) — до 60 А.

• Максимальное рабочее напряжение — 560 В или 700 В (в зависимости от конкретной контактной группы и изоляции; для 7-контактных обычно до 700 В).

• Сопротивление контактов:

  • при диаметре 1 мм — не более 5 мОм;

  • при диаметре 1,5 мм — не более 2,5 мОм.

• Емкость между контактами — не более 6 пФ.

• Сопротивление изоляции — не менее 5000 МОм.

• Электрическая прочность изоляции:

  • при рабочем напряжении 560 В — выдерживает испытательное 1850 В;

  • при рабочем напряжении 700 В — выдерживает до 2300 В.

Механическая и климатическая стойкость

• Теплостойкость исполнения «1» — до 100 °C (допустимая рабочая температура корпуса и изоляции).

• Исполнение всеклиматическое В2.1 — работа в широком диапазоне температур и влажности, в условиях повышенной вибрации и ударных нагрузок.

• Допускает многократные механические удары с пиковым ускорением порядка 1000 м/с², а также одиночные удары до 5000 м/с² для близких исполнений 2РМ/2РМТ.

• Разъёмы рассчитаны на воздействие влажного тепла, инея, росы, озона, соляного тумана, солнечной радиации и плесневых грибов (типично для серии 2РМ/2РМТ).

Конструктивные особенности и совместимость

• Тип корпуса 27 — средний габарит: удобен для монтажа в приборные панели и блоки автоматики, телекоммуникационное и измерительное оборудование.

• 7 штырьковых контактов позволяют передавать несколько цепей питания и сигнала в одном разъёме, при этом золотое покрытие контактов (буква «А») обеспечивает повышенную коррозионную стойкость и низкое переходное сопротивление.
