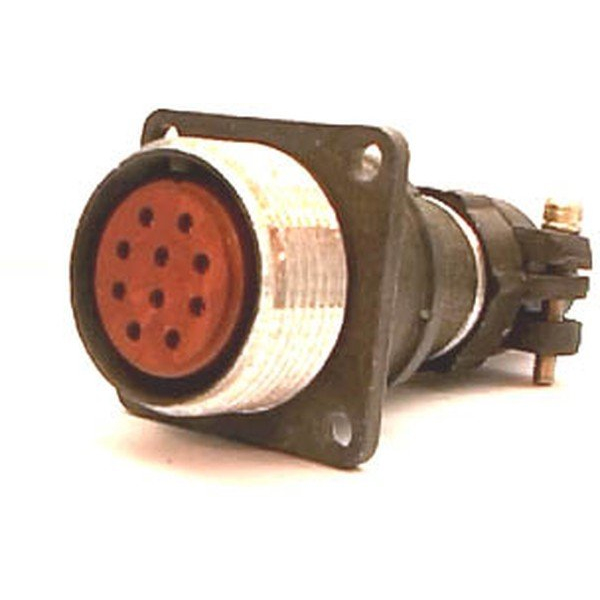

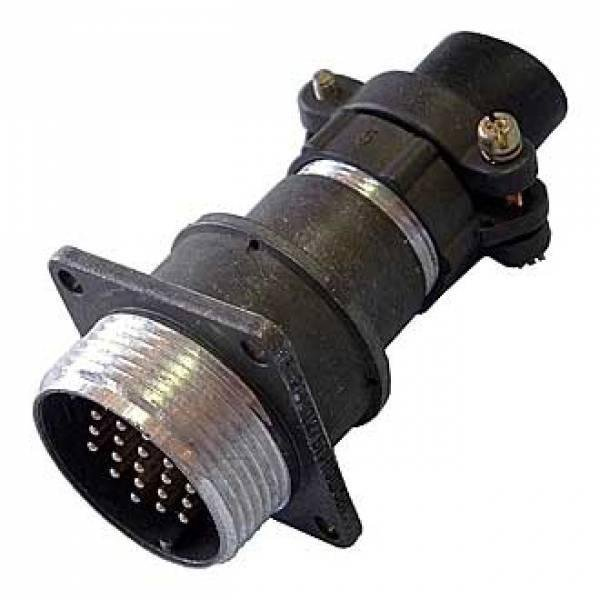

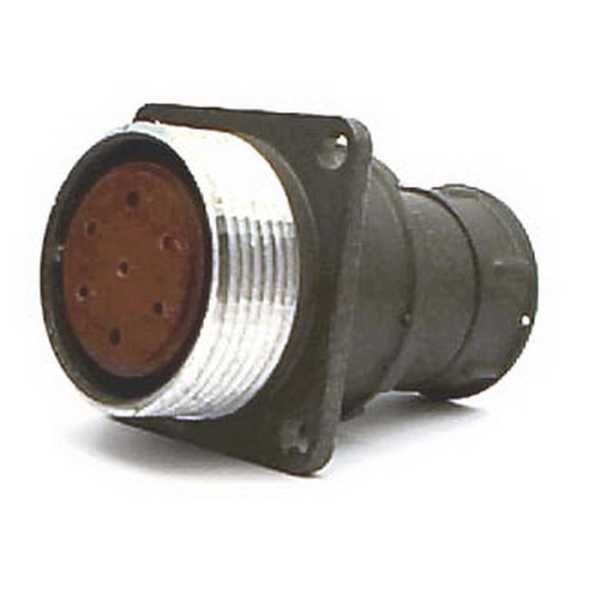

2РМТ27БПН7Ш2В1В — это электрический цилиндрический негерметичный соединитель всеклиматического исполнения, произведённый заводом « Элекон»

Тип и конструкция

Соединитель относится к серии 2РМТ, предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Это кабельная вилка (Ш) с приборным корпусом без патрубка (Б), прямым патрубком (П), гайкой Н для неэкранированного кабеля, 7 контактами, сочетанием 2 (диаметры 1 и 1,5 мм), покрытием контактов серебром (В). Корпуса имеют резьбовое соединение и одношпоночную поляризацию. Монтаж возможен обжимкой или пайкой, контакты извлекаемые.

Технические характеристики

• Рабочее напряжение: До 700 В (эффективное значение переменного тока) или до 1000 В (постоянного тока), в зависимости от диаметра контактов и условий эксплуатации.
• Рабочий ток: До 5 А для контактов диаметром 1 мм, до 10 А для контактов диаметром 1,5 мм.
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм.
• Рабочая температура: От -60 °С до +100 °С.
• Механическая износостойкость: 500 циклов сочленений-расчленений.
• Минимальная наработка: 10000 часов.
• Виброустойчивость: Выдерживает синусоидальную вибрацию в диапазоне частот до 5000 Гц при ускорении до 200 м/с² (20 g).
• Ударная прочность: Устойчив к многократным ударам до 150 g и одиночным ударам до 500 g.
• Относительная влажность: До 98% при температуре до +35 °С.
• Атмосферное давление: От 1,33·10^-6 Па (10^-8 мм рт. ст.) до 294 кПа (3 кгс/см²).

Применение

Используется во всеклиматическом исполнении для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения. Находит применение в системах связи, автоматики, управления, измерительной технике и различных промышленных приборах, где требуется надежное, быстроразъемное электрическое соединение для передачи сигналов и питания.

Размеры

Dлев. 27 мм, Lmax 43 мм, Dmax 35 мм. ​
