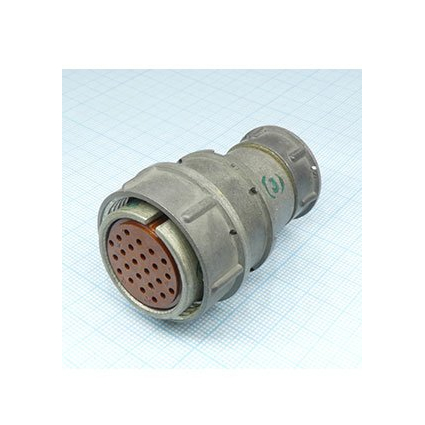

Разъём2РМТ27КПЭ24Г1В1В «5» Элекон — это цилиндрический низкочастотный электрический соединитель, относящийся к серии разъёмов 2РМТ, выпускавшихся на АО «Завод Элекон» по техническим условиямГЕ0.364.126ТУ.

• Представляет собойкабельную розетку 2РМТ27КПЭ24Г1В1В , используется для соединения цепей постоянного и переменного тока (в том числе в радиоэлектронной аппаратуре и промышленных устройствах).

• Серия 2РМТ применяется в электрических цепях с токами до 3 МГц, в том числе при экранированных кабелях.

• Количество контактов — 24, все диаметром1 мм , тип контактов — гнёзда; корпус выполнен изалюминиевого сплава А‑22 , изолятор —карболит (бакелит).

• Контакты изготовлены излатуни ЛС59‑1 с покрытиемсеребром (Ag) , что обеспечивает низкое переходное сопротивление контактов (не более порядка единиц мОм).

• Механический компонент патрубка:КПЭ — кабельный с прямым патрубком и гайкой для экранированного кабеля.

• Максимальное рабочее напряжение — до560 В ;максимальный ток на контакт для Ø 1 мм — порядка5 А , суммарный ток разъёма — до100 А.

• Сопротивление изоляции не менее5000 МОм ,электрическая прочность изоляции — около1850 В переменного тока 50 Гц.

• Выдерживаетмеханические удары до100 g при многократном действии и до500 g при однократном, а такжесинусоидальную вибрацию до50 g в диапазоне 1–5000 Гц.

• Климатическое исполнение по ГОСТ —УХЛ 2.1 , диапазон рабочих температур окружающей среды — примерноот –60 до +100 °C , с теплостойкостью до100 °C.

• Относительная влажность до98% при +25 °C , допускает пониженное атмосферное давление; количество сочленений‑расчленений — до500 циклов.

• Максимальный срок хранения по ТУ — порядка15 лет , при этом минимальная наработка при нормальной температуре — несколькотысяч часов , а при максимальной температуре контакта 80 °C — порядкадесятиков тысяч часов.

• В обозначении2РМТ27КПЭ24Г1В1В «5» :

  • 2РМТ — серия разъёма,

  • 27 — условный размер корпуса,

  • КПЭ — кабельный, прямой патрубок, гайка для экранированного кабеля,

  • 24 — 24 контакта диаметром 1 мм,

  • Г1 — сочетание контактов,

  • В1В — исполнение механической части,

  • «5» — вид приемки (контроль качества).
