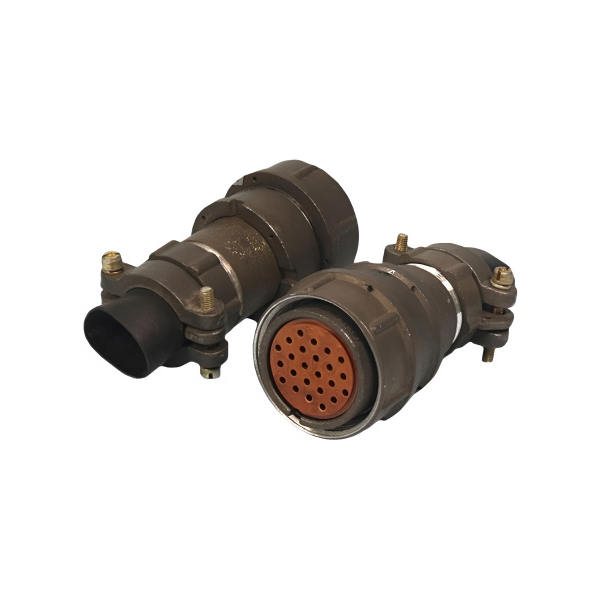

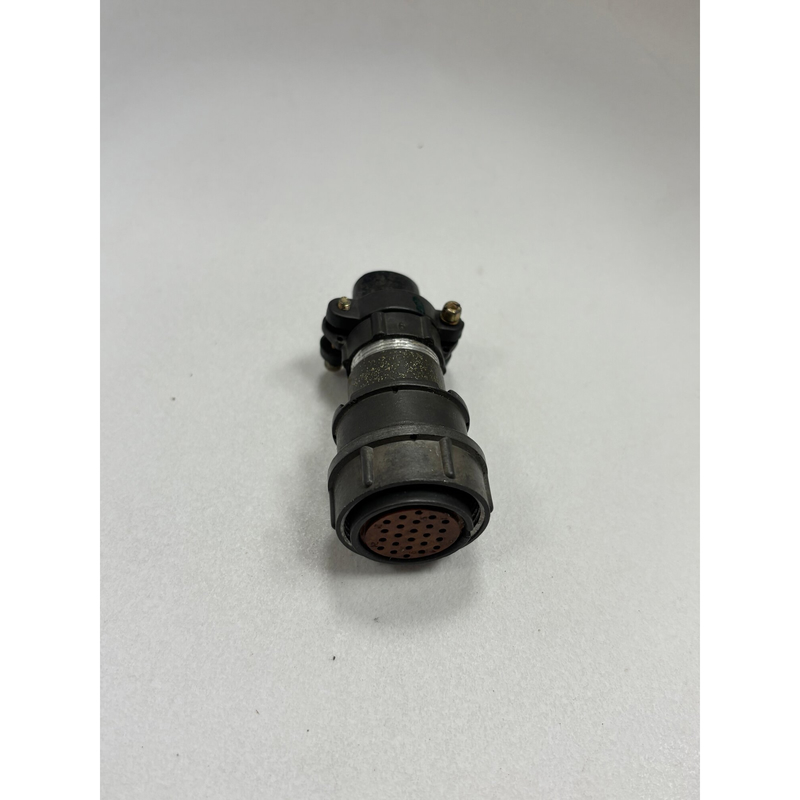

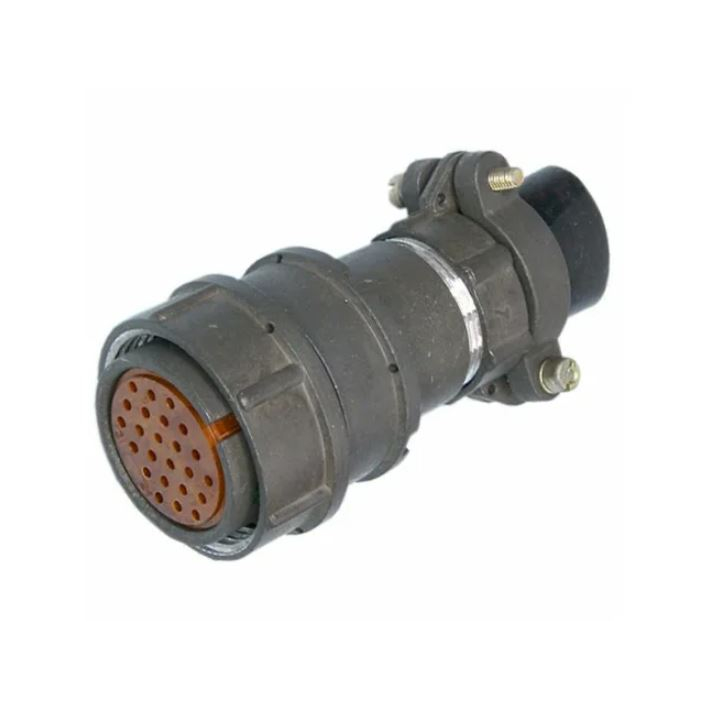

2РМТ27КПН24Г1В1В — это розетка кабельная с прямым патрубком и гайкой для неэкранированного кабеля, контакты которой имеют серебряное покрытие. Этот цилиндрический низкочастотный соединитель тропикоустойчив и имеет резьбовую фиксацию сочлененного положения.

Этот соединитель используется для соединения и разъединения электрических цепей в различной радиоаппаратуре. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 В или 700 В, в зависимости от типономинала.

Расшифровка условного обозначения :

• 2РМТ – тип соединителя

• 27 – условный размер корпуса

• К – вид корпуса: кабельный

• П – вид патрубка: прямой

• Н – вид гайки патрубка: для неэкранированного кабеля

• 24 – количество контактов

• Г – розетка

• 1 – сочетание контактов

• В – покрытие контактов: серебро

• 1 – теплостойкость 100°С

• В – всеклиматическое исполнение

Технические характеристики :

• Посадочный диаметр корпуса: 27

• Контакты: розетка, 24 шт., диаметр 1 мм, с посеребрением

• Сопротивление контактов (диаметром 1 мм): не более 5 мОм

• Сопротивление изоляции: не менее 5000 МОм

• Емкость между контактами: не более 6 пФ

• Токовая нагрузка на одиночный контакт: от 4 А до 36 А

• Суммарная токовая нагрузка на соединитель: от 27 А до 260 А

• Электрическая прочность изоляции: 1850 В при 560 В, 2300 В при 700 В

• Усилие расчленения гнезд с контрольным калибром: от 0,5 Н до 2,95 Н

• Усилия расчленения соединителей: от 29,4 Н (3 кгс) до 539,6 Н (55 кгс)

• Минимальная наработка: 1000 ч

• Число сочленений-расчленений: 500

• Срок сохраняемости: 15 лет

• Диапазон частот вибрации: от 1 Гц до 5000 Гц

• Амплитуда ускорения: 490 м/с2

• Диапазон частот акустического шума: от 50 Гц до 10 000 Гц

• Уровень звукового давления: 170 дБ

• Пиковое ударное ускорение при многократном воздействии: 1000 м/с2, длительность от 1 мс до 3 мс

• Пиковое ударное ускорение при одиночном воздействии: 5000 м/с2, длительность от 0,1 мс до 2 мс

• Линейное ускорение: 2000 м/с2

• Атмосферное давление: от 133,32·10-12 Па до 50,6·104 Па

• Рабочая температура: от -60° С до +100° С

• Смена температур: от +180° С до -60° С

• Влажность: 98% при +25° С

• Хвостовики контактов допускают присоединение проводов сечением 0,5 мм2.
