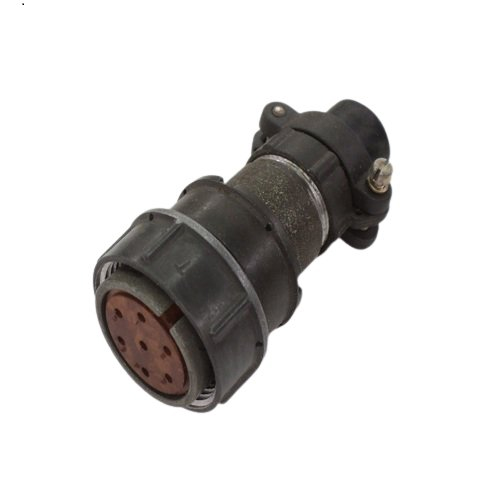

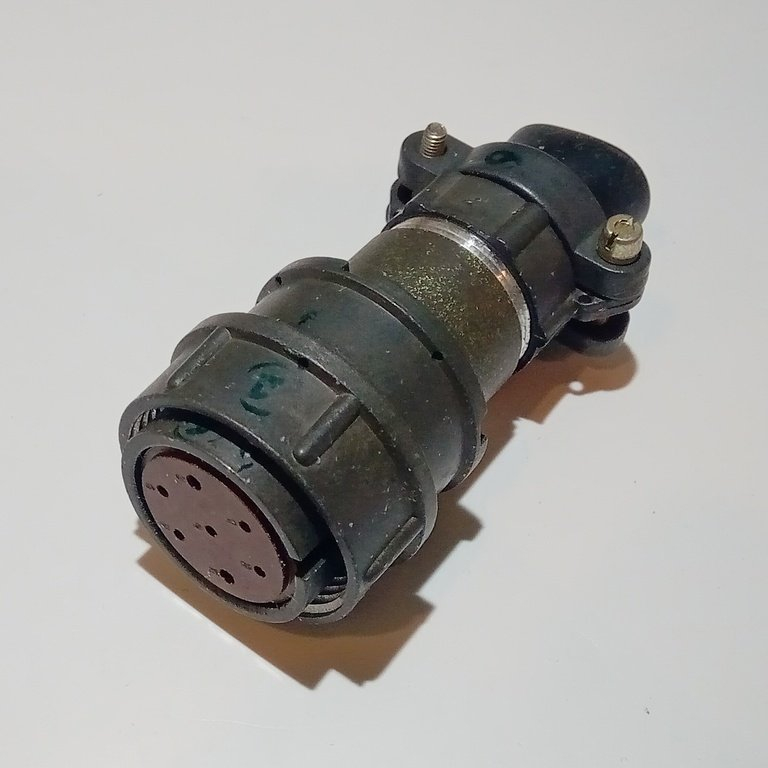

2РМТ27КПН7Г2В1В — это цилиндрический низкочастотный кабельный разъём-розетка производства Элекон, предназначенный для работы в цепях постоянного и переменного тока. Он относится к серии 2РМТ, имеет условный размер корпуса 27 и рассчитан на 7 контактов.

Основные особенности

• Тип: розетка, кабельное исполнение.

• Серия: 2РМТ.

• Количество контактов: 7.

• Метод сочленения: резьбовой.

• Тип контактов: гнездо, контакты круглые.

• Материал контактов: латунь, покрытие — серебро.

• Материал изолятора: карболит.

Электрические параметры

Разъём рассчитан на максимальное рабочее напряжение 700 В и ток до 12 А на контакт для исполнения с контактами Ø 1,5 мм; максимально допустимый ток на разъём указан до 70 А. Сопротивление контактов у подобных исполнений не превышает единицы миллиомного диапазона, а сопротивление изоляции — очень высокое, что важно для надёжной работы в аппаратуре.

Конструкция и исполнение

Корпус выполнен как кабельный, с прямым патрубком и накидной гайкой; для фиксации используется резьбовое соединение с шагом M30x1,5. Корпус обычно изготовлен из алюминиевого сплава с оксидированием, а изолятор имеет коричневый цвет. Также указывается ориентация/поляризация корпуса, чтобы исключить неправильную стыковку.

Условия эксплуатации

Для этого семейства разъёмов характерен широкий температурный диапазон: от -60 до +100 °C. Указываются также стойкость к вибрации, ударам и высокая наработка, что делает такие соединители подходящими для промышленной и приборной техники. Ресурс сочленений и расчленений составляет до 500 циклов.

Где обычно применяют

Такие соединители используют там, где нужен компактный, механически прочный и надёжный круговой разъём для соединения жгутов и кабелей в аппаратуре, приборах и промышленном оборудовании. Для подбора ответной части важно смотреть не только на размер корпуса, но и на код сочетания контактов и исполнение корпуса.
