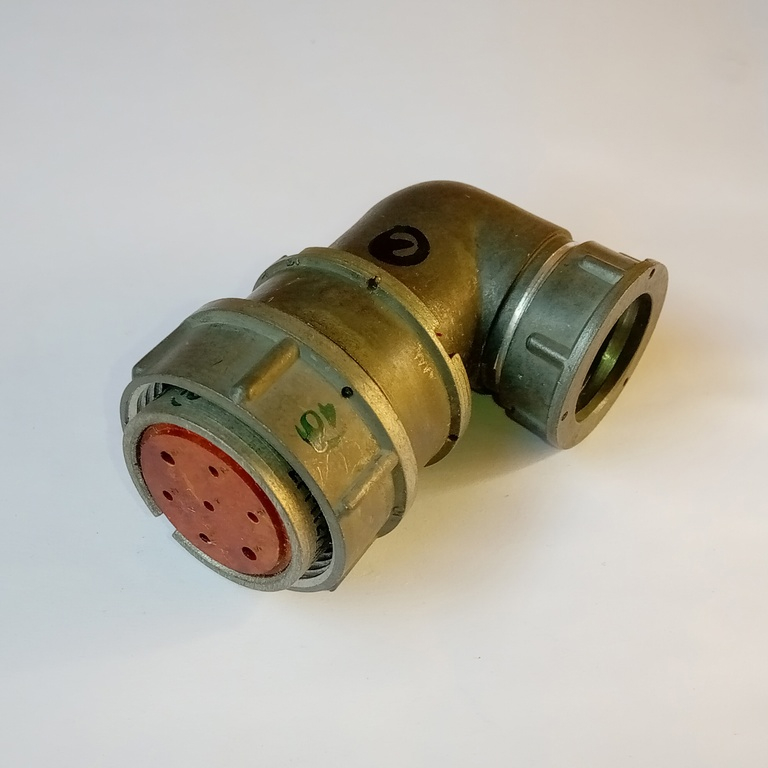

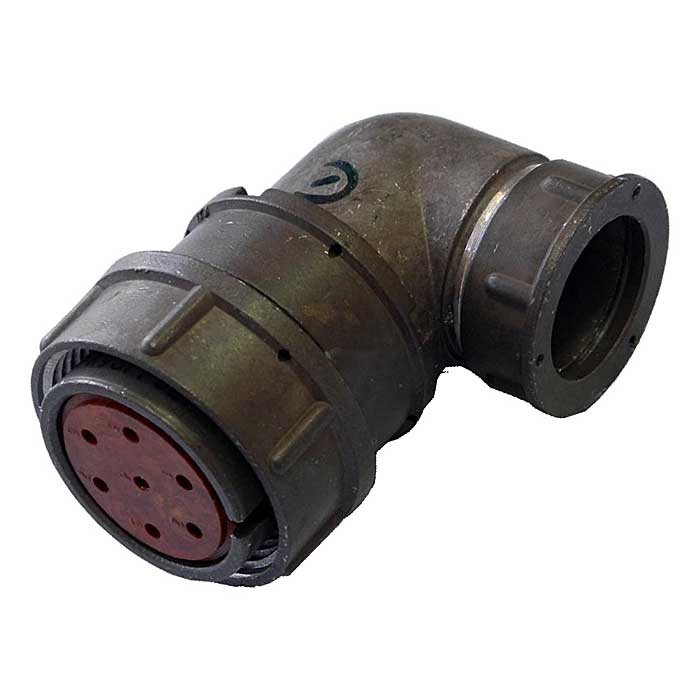

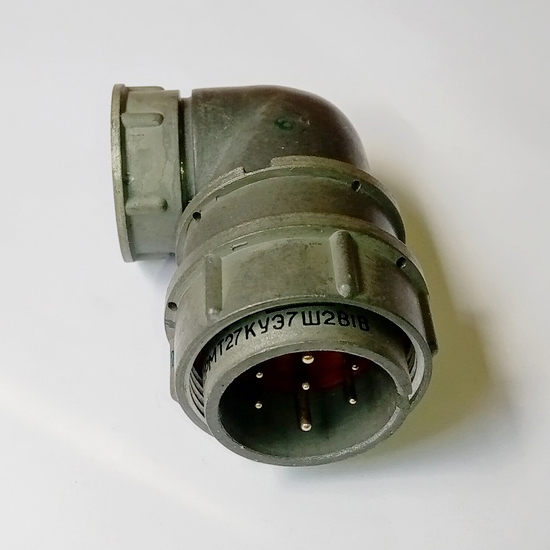

2РМТ27КУЭ7Г2В1В — это цилиндрический низкочастотный негерметичный соединитель. Он выпускался в период 2015–2026 годов и относится к серии 2РМТ для электрических цепей постоянного и переменного тока (до 3 МГц).

Расшифровка обозначения

• 2РМТ — тип соединителя (негерметичный, внутренний монтаж).

• 27 — условный размер корпуса.

• КУЭ — кабельный корпус (К), угловой патрубок (У), гайка для экранированного кабеля (Э).

• 7 — количество контактов.

• Г2 — розетка (Г), вторая схема расположения контактов.

• В1В — серебряное покрытие контактов (В), теплостойкость 100 °C, всеклиматическое исполнение (В).

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный, негерметичный.
• Метод сочленения: Резьбовое, обеспечивает надежное и виброустойчивое соединение.
• Поляризация: Одношпоночная, предотвращает неправильное подключение.
• Количество контактов: 7 контактов.
• Тип контактов: Розетка (Г2), с серебряным покрытием (В) для улучшения проводимости и коррозионной стойкости.
• Диапазон рабочих частот: До 3 МГц (постоянный и переменный ток).
• Способ монтажа: Пайка или обжимка, что позволяет использовать различные технологии сборки.
• Теплостойкость: До 100 °C (В1), обеспечивает стабильную работу при повышенных температурах.
• Климатическое исполнение: Всеклиматическое (В), гарантирует работоспособность в широком диапазоне температур и влажности.
• Защита: Пылезащищенность в соединенном состоянии (соответствует уровню IP50/IP54 для негерметичных изделий при сочленении).
• Материал корпуса: Как правило, алюминиевый сплав с защитным покрытием, обеспечивающий прочность и легкость.
• Долговечность: Обычно не менее 500 циклов сочленения-расчленения.

Применение

Предназначен для надежного соединения экранированных или неэкранированных кабелей во внутренних цепях различного оборудования. Благодаря своим характеристикам, соединитель находит широкое применение в:

• Электронике: Используется в монтажных блоках, платах управления, модулях обработки сигналов.
• Приборостроении: Применяется в измерительных приборах, датчиках, лабораторном оборудовании, где требуется устойчивое электрическое соединение.
• Промышленном оборудовании: В составе систем автоматизации, станков, конвейерных линий, управляющих и контрольных панелей, где важна устойчивость к вибрациям и пыли.
• Телекоммуникационном оборудовании: Для подключения низкочастотных линий связи и питания внутри стационарных устройств.
• Медицинской технике: В неинвазивных устройствах, требующих надежного соединения сигнальных и питающих цепей.

Конструкция с угловым патрубком (У) особенно удобна в условиях ограниченного пространства для прокладки кабелей, а гайка для экранированного кабеля (Э) обеспечивает эффективную защиту от электромагнитных помех.
