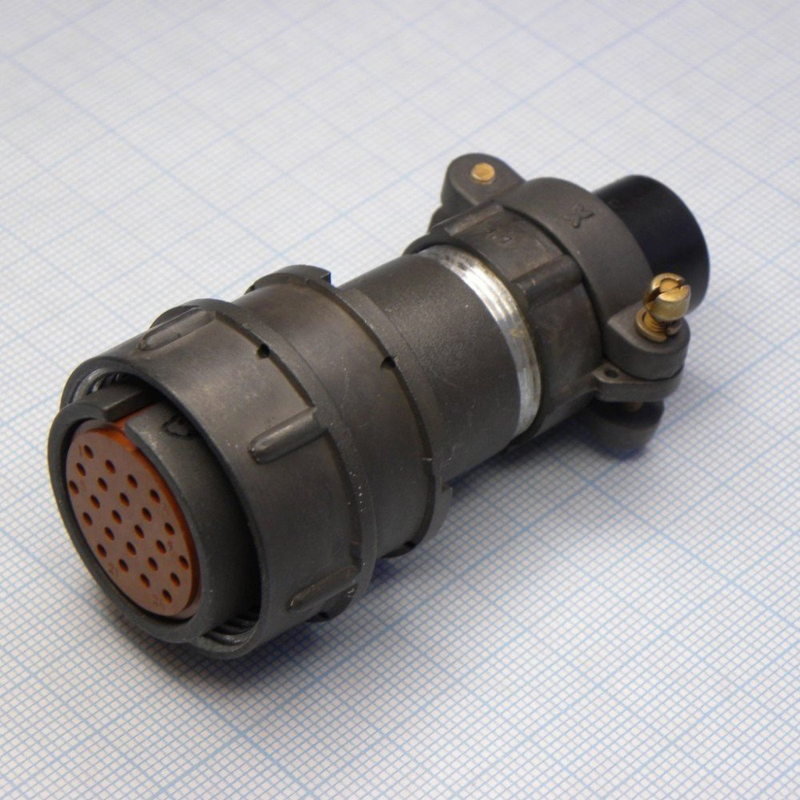

2РМТ27КУЭ7Г2В1В — это розетка из серии цилиндрических разъёмов 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до порядка 3 МГц). Она относится к стандартному ряду советской/российской разъёмной техники, широко применяемой в промышленной и радиоэлектронной аппаратуре.

Обозначение и конструкция

• Буквы «2РМТ» означают серию цилиндрических соединителей, «27» — размер корпуса (диаметр посадочного места около 27 мм).

• «КУ» указывает кабельный корпус и угловой патрубок, «Э» — патрубок для экранированного кабеля, «7Г» — наличие 7 контактов и всеклиматическое (герметичное по внешней среде, но не герм, если отдельно не указано) исполнение.

• «2В1В» характеризует вид сочетания контактов и тип покрытия (контакты обычно с покрытием серебром).

Электрические параметры

• Максимальное рабочее напряжение — до 560–700 В (в зависимости от конкретного исполнения и согласно ТУ).

• Токовая нагрузка: на один контакт — порядка 4–36 А, суммарно по разъёму — от ~27 А до 260 А, что делает его пригодным для относительно мощных цепей.

• Сопротивление контактов невелико (единицы мОм), сопротивление изоляции не менее 5000 МОм, ёмкость между контактами — не более 6 пФ, что обеспечивает неплохие характеристики на переменном токе.

Механические и климатические свойства

• Разъём относится к всеклиматическому исполнению и предназначен для внутреннего монтажа в аппаратуре, работающей в широком диапазоне температур и с вибрационными нагрузками.

• Допускает значительные вибрационные и ударные нагрузки (вибрация до 5000 Гц, ударное ускорение единицы тысяч м/с²), что типично для промышленного и транспортного оборудования.

• Материалы и конструкция обеспечивают пылезащищённость контактов и мест подключения проводов в состыкованном состоянии.

Области применения

• Используется в силовых и сигнальных цепях радиоэлектронной, измерительной и промышленной аппаратуры, где требуется надёжное соединение с негерметичным разъёмом; при этом часто применяется вместе с вилкой 2РМТ того же типоразмера.

• Подходит для монтажа экранированными кабелями за счёт специального патрубка и гайки, что обеспечивает электромагнитную совместимость в системах с высокими требованиями к помехозащищенности.

Мы можем дополнительно разобрать маркировку по ГОСТ или помочь подобрать парный разъём‑вилку и варианты модификаций.
