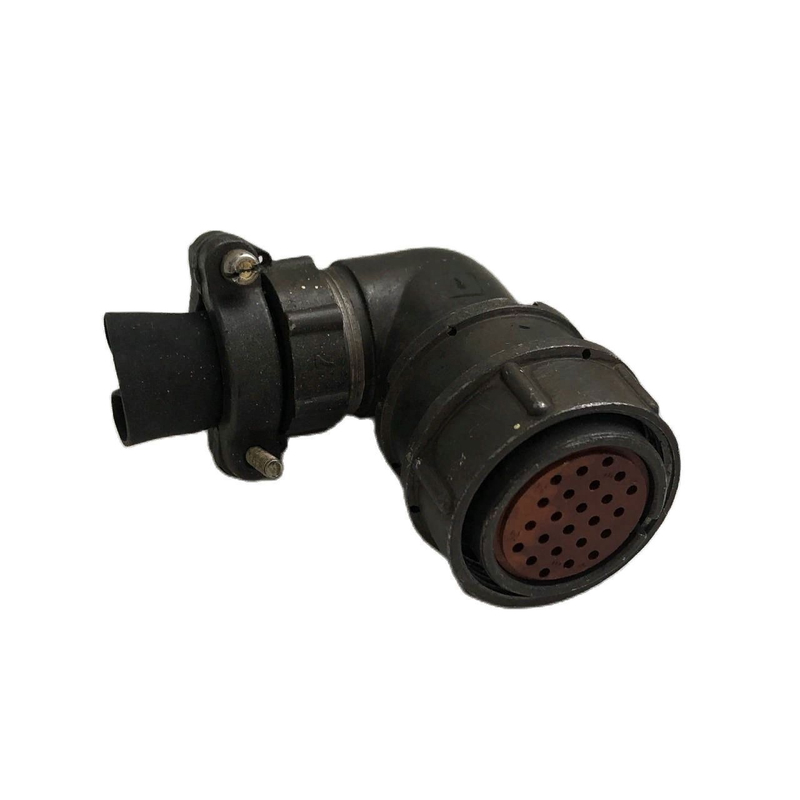

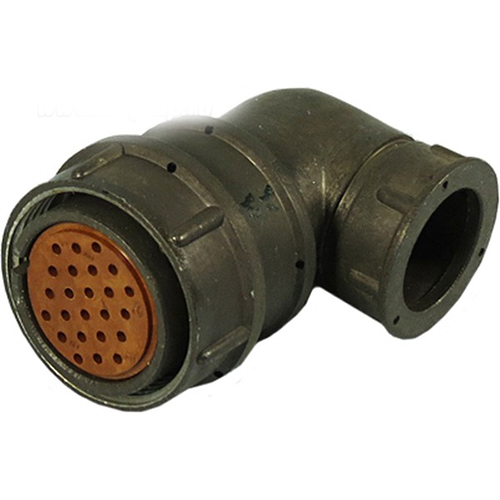

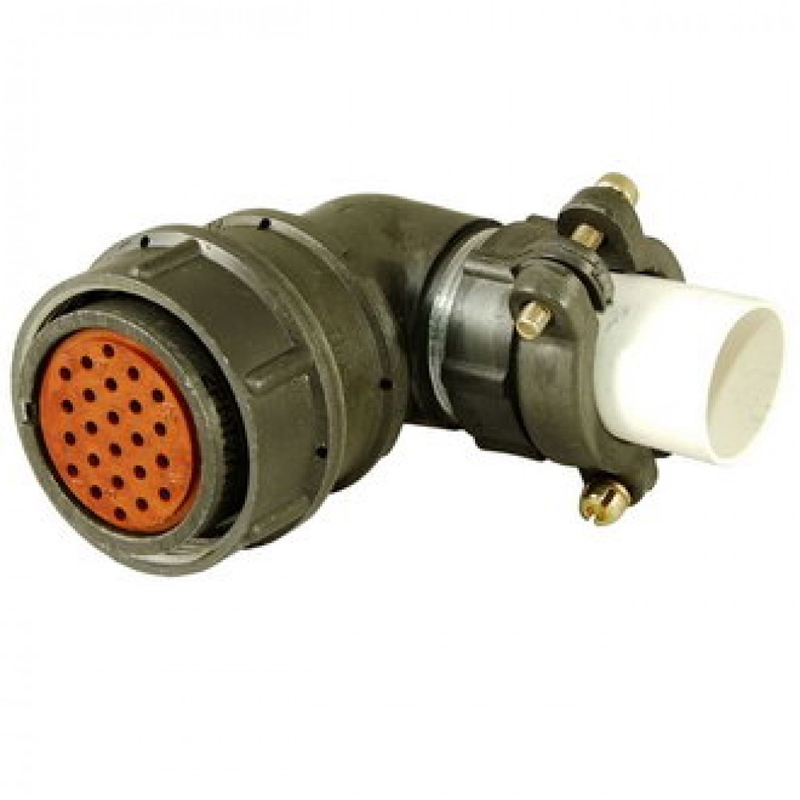

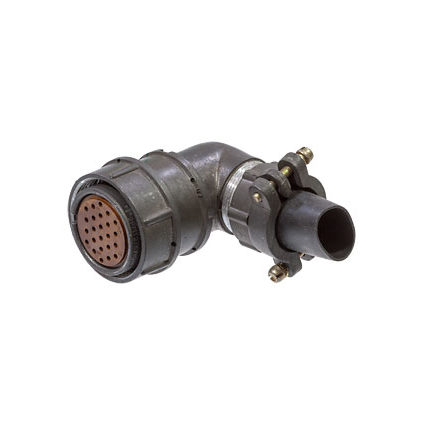

2РМТ27КУН24Г1В1ЛВ — это цилиндрический низкочастотный негерметичный разъём (период 2015–2026 гг.). Он относится к серии 2РМТ, предназначенной для электрических цепей постоянного и переменного тока (до 3 МГц).

Расшифровка обозначения

• 2РМТ : тип соединителя (цилиндрический, внутренний монтаж).

• 27 : условный размер корпуса.

• КУН : кабельный корпус, угловой патрубок с неэкранированной гайкой.

• 24 : количество контактов.

• Г1 : розетка с первой схемой расположения контактов.

• В1 : серебряное покрытие контактов, теплостойкость до 100°C.

• ЛВ : левая розетка, всеклиматическое исполнение.

Применение

Используется для внутреннего монтажа в приборах, с экранированными или неэкранированными кабелями, в условиях от -60°C до +100°C. Сочленение резьбовое, одношпоночная поляризация, монтаж пайкой или обжимкой.

Информация за точный период 2015–2026 гг. ограничена; завод « Элекон» выпускал серию 2РМТ в это время, но конкретные данные по модели преимущественно из каталогов.

Характеристики

• Электрические характеристики:

  • Максимальное рабочее напряжение (амплитудное): до 700 В (переменное) / 1000 В (постоянное).
  • Максимальный ток на контакт: до 10 А (для контактов соответствующего диаметра в данном корпусе).
  • Сопротивление контактов: не более 2.5 мОм.
  • Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).
  • Электрическая прочность изоляции: не менее 2000 В (эффективное значение).
  • Диапазон рабочих частот: до 3 МГц.

• Механические характеристики:

  • Количество сочленений-расчленений: не менее 500 циклов.
  • Виброустойчивость: до 5000 Гц с ускорением до 200 м/с².
  • Ударная прочность: многократные удары до 150 м/с², одиночные удары до 500 м/с².
  • Тип монтажа: внутренний, для кабеля.
  • Способ сочленения: резьбовой.
  • Поляризация: одношпоночная.
  • Способ монтажа контактов: пайка или обжимка.

• Климатические и эксплуатационные характеристики:

  • Диапазон рабочих температур: от -60°C до +100°C.
  • Относительная влажность воздуха: до 98% при температуре до +35°C (для всеклиматического исполнения).
  • Повышенное атмосферное давление: до 297 кПа (2250 мм рт. ст.).
  • Пониженное атмосферное давление: до 0.67 кПа (5 мм рт. ст.).
  • Степень защиты оболочки: не менее IP54 (в сочленённом состоянии).
  • Исполнение: всеклиматическое.

Области применения

Разъемы серии 2РМТ, включая данную модификацию, широко применяются в:

• Радиоэлектронной аппаратуре.

• Приборостроении.

• Промышленном оборудовании.

• Системах управления и автоматизации.

• Средствах связи.

• Военной технике и специальных областях.
