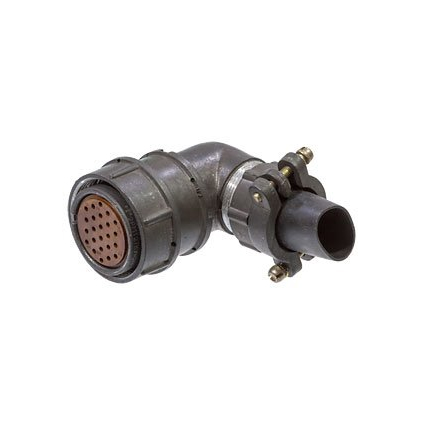

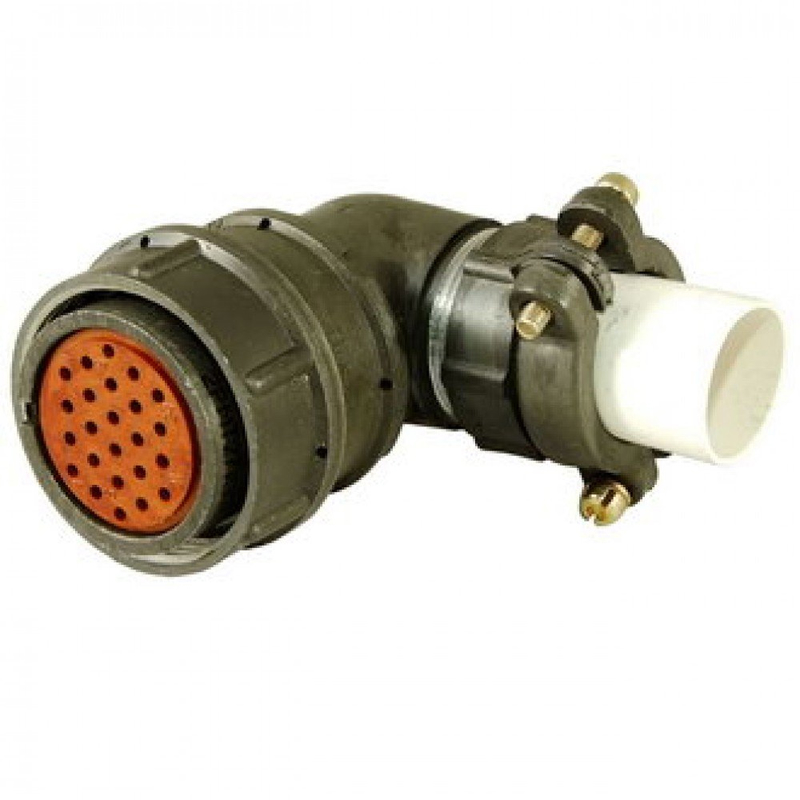

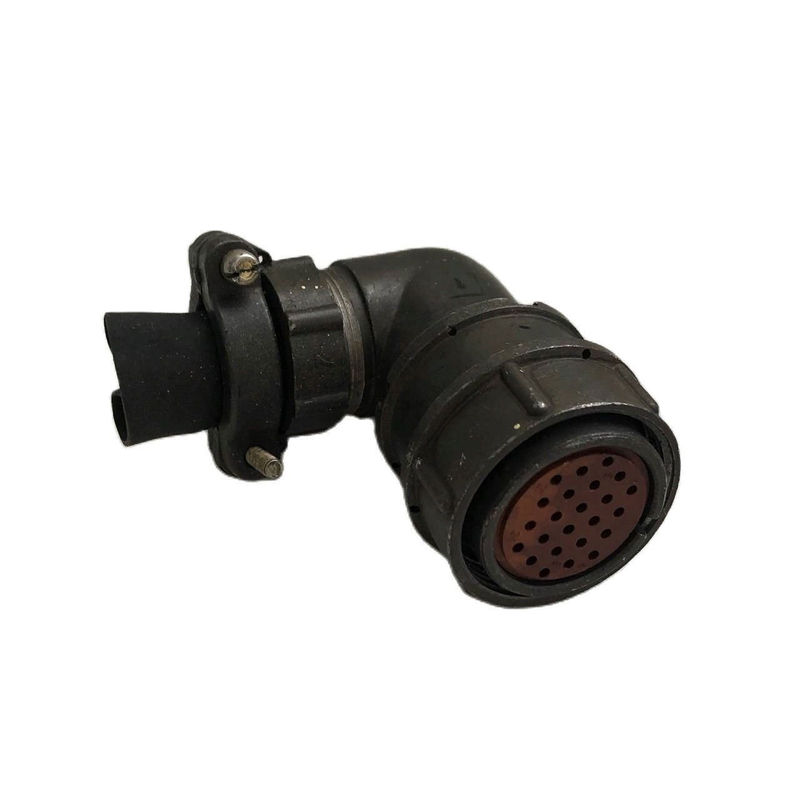

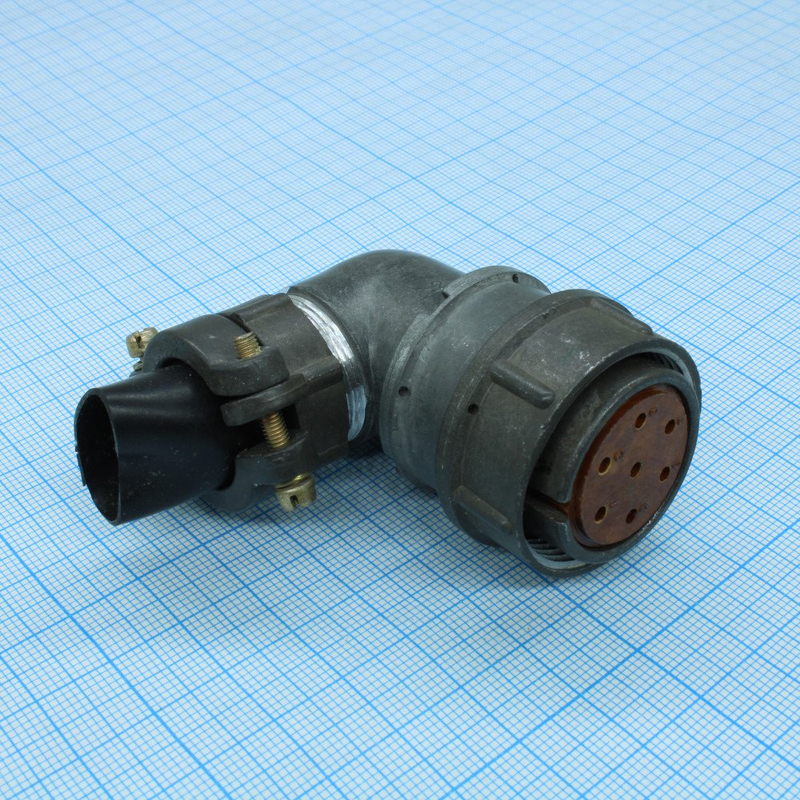

Разъем 2РМТ27КУН24Г1В1В — это кабельная розетка из серии 2РМТ, предназначенная для низкочастотных электрических цепей постоянного и переменного тока (частота до 3 МГц) в аппаратуре общего назначения и на подвижных объектах.

Общее назначение и конструкция

• Это негерметичный, всеклиматический цилиндрический соединитель с кабельным корпусом и угловым кожухом, рассчитанный на внутренний объемный монтаж.

• Соединитель состоит из металлического корпуса, изолятора и контактных элементов; в сочлененном состоянии обеспечивает пылезащиту контактов и мест подключения проводов.

Основные электрические параметры

• Количество контактов: 24 штыря диаметром 1 мм.

• Максимальное рабочее напряжение: до 560–700 В в зависимости от источника и условий применения.

• Токовая нагрузка: на одиночный контакт до 2–5 А, суммарная по соединителю — порядка 100 А.

Климатические и механические характеристики

• Рабочий температурный диапазон обычно от −60 °C до +100 °C, что соответствует всеклиматическому исполнению.

• Разъединитель рассчитан на значительное количество циклов сопряжения (около 500 циклов), а также имеет высокую наработку и долгий срок сохраняемости (до порядка 25 лет при хранении).

Особенности «5»

Символ «5» в вашем обозначении, скорее всего, относится к номеру гнезда/контакта (позиции) в разъеме или к обозначению варианта исполнения/схемы разводки в конкретной схеме соединения, а не к серии 2РМТ. В стандартных описаниях 2РМТ27КУН24Г1В1В этот символ «5» не входит в основную маркировку изделия и обычно задается в заказной спецификации.

Мы можем расписать типовую схему нумерации контактов именно для 2РМТ с 24 контактами и где обычно назначается «5‑й» контакт.
