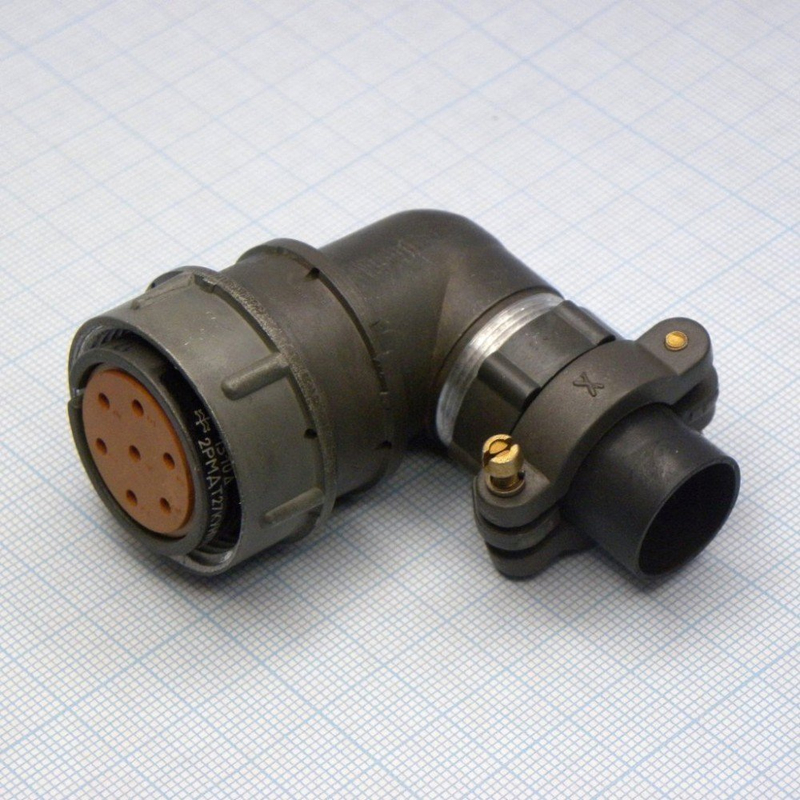

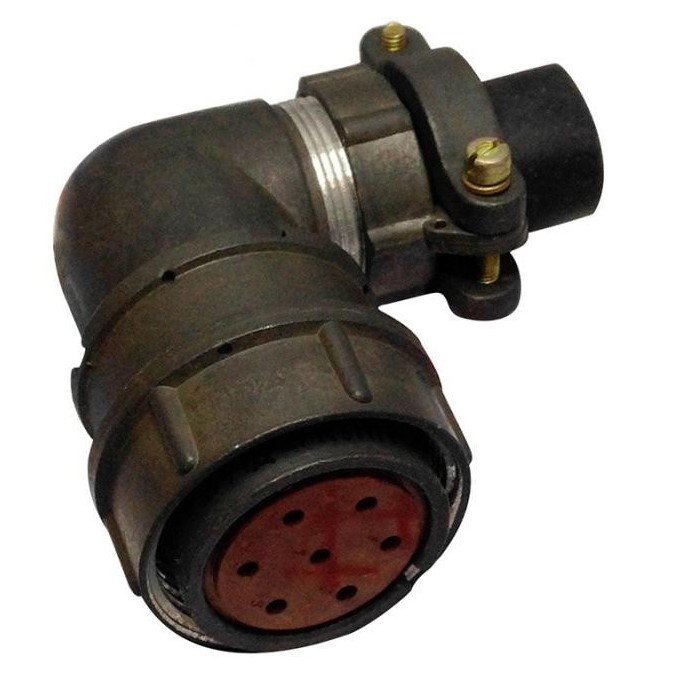

Разъём 2РМТ27КУН7Г2В1В — это отечественный негерметичный всеклиматический электрический разъём серии 2РМТ, выполненный в виде кабельной розетки с угловым патрубком и предназначен для соединения проводных цепей в приборах и стационарном оборудовании.

Основные параметры

• Тип соединителя: 2РМТ, негерметичный, всеклиматический исполнения.

• Количество контактов: 7, с сочетанием контактов 2 (разные типоразмеры контактов в одном корпусе).

• Вид корпуса: кабельный, розетка, патрубок угловой, гайка патрубка предназначена для неэкранированного кабеля.

Электрические характеристики

• Номинальное/максимальное рабочее напряжение: до 560–700 В постоянного или переменного тока.

• Токовая нагрузка на одиночный контакт:

  • для контактов диаметром 1 мм — до 8 А;

  • для контактов диаметром 1,5 мм — до 16 А.

• Сопротивление контактов: не более 5 мОм (Ø 1 мм) и 2,5 мОм (Ø 1,5 мм).

• Емкость между контактами: не более 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Механические и климатические свойства

• Электрическая прочность изоляции: 1850–2300 В в зависимости от уровня рабочего напряжения.

• Покрытие контактов: серебро, что обеспечивает хорошую токопроводность и коррозионную стойкость.

• Теплостойкость: разъём рассчитан на работу при температурах до +100 °С.

• Всеклиматическое исполнение означает, что изделие устойчиво к воздействию влажности, температурных перепадов, пыли и механических факторов в широком диапазоне внешних условий.

Условия эксплуатации (ориентировочно)

• Вибрация: допускает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с достаточно высоким ускорением.

• Ударные нагрузки: рассчитан на единичные удары с высоким пиковым ускорением и короткой длительностью действия.

Мы можем дополнительно разобрать тип контактов (2РМТ27КУН7Г2В1В в исполнении 2), их схему расположения и рекомендации по подключению проводников.
