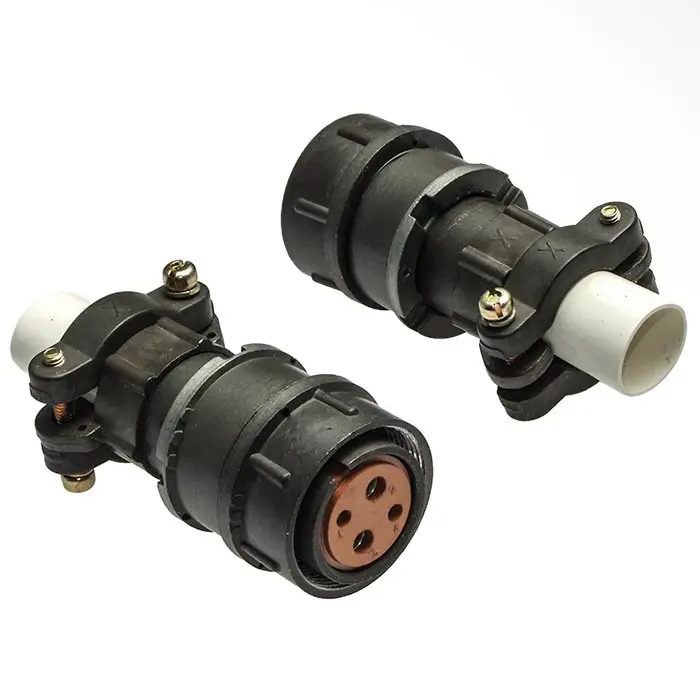

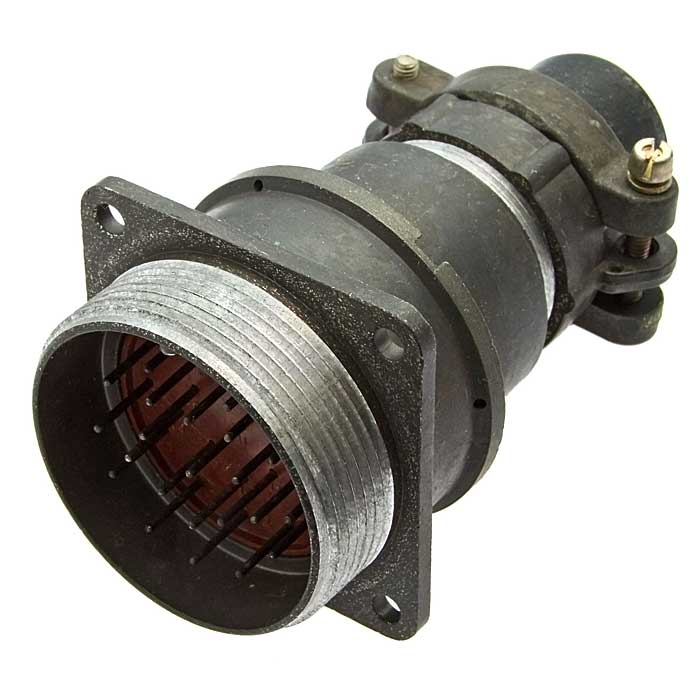

2РМТ36КПН22Г1В1В — это цилиндрический низкочастотный соединитель. Конкретной информации о выпуске именно или уникальных особенностях этого периода не указано.

Описание

Соединители серии 2РМТ предназначены для электрических цепей постоянного и переменного тока (до 3 МГц). Модель 2РМТ36КПН22Г1В1В представляет собой кабельную розетку (Г) с 22 контактами, диаметром корпуса 36, прямым патрубком (П), гайкой для неэкранированного кабеля (Н), серебряным покрытием контактов (В1), всеклиматическим исполнением.

Расшифровка маркировки

• 2РМТ: тип соединителя (негерметичный, тропикоустойчивый).

• 36: условный размер корпуса.

• К: кабельный корпус.

• П: прямой патрубок.

• Н: гайка для неэкранированного кабеля.

• 22: количество контактов.

• Г: розетка.

• 1: сочетание контактов.

• В1: серебро, теплостойкость 100 °С.

• В: всеклиматическое исполнение.

Характеристики

• Рабочее напряжение: до 560 В (переменный ток), до 700 В (постоянный ток).

• Рабочий ток на контакт: до 2 А (для контактов диаметром 1,5 мм) или до 5 А (для контактов диаметром 2,5 мм), в зависимости от конкретного исполнения контактной группы.

• Сопротивление контактов: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).

• Электрическая прочность изоляции: не менее 1500 Вэфф.

• Количество циклов сочленения-расчленения: не менее 500.

• Диапазон рабочих температур: от -60 °С до +100 °С.

• Относительная влажность воздуха: до 98% при температуре до +35 °С с конденсацией влаги.

• Атмосферное давление: от 1,3 Па до 294 кПа.

• Вибрационные нагрузки: диапазон частот 1-5000 Гц с амплитудой ускорения до 200 м/с².

• Ударные нагрузки: многократные до 400 м/с², одиночные до 1000 м/с².

• Степень защиты: IP54 в сочлененном состоянии.

Применение

• Авиационная техника: для подключения различных бортовых систем и оборудования.

• Радиоэлектронная аппаратура: в составе сложной радиоэлектронной аппаратуры специального и общего назначения.

• Промышленное оборудование: для надежного соединения в условиях повышенной вибрации, влажности и перепадов температур.

• Военная техника: благодаря высокой надежности и устойчивости к внешним факторам.

• Железнодорожный транспорт: в системах управления и сигнализации.

• Средства связи: для обеспечения стабильной передачи сигналов в различных условиях эксплуатации.

• Измерительная техника: в лабораторном и полевом измерительном оборудовании.

• Автоматизированные системы управления: для коммутации элементов АСУ ТП и других систем автоматизации.
