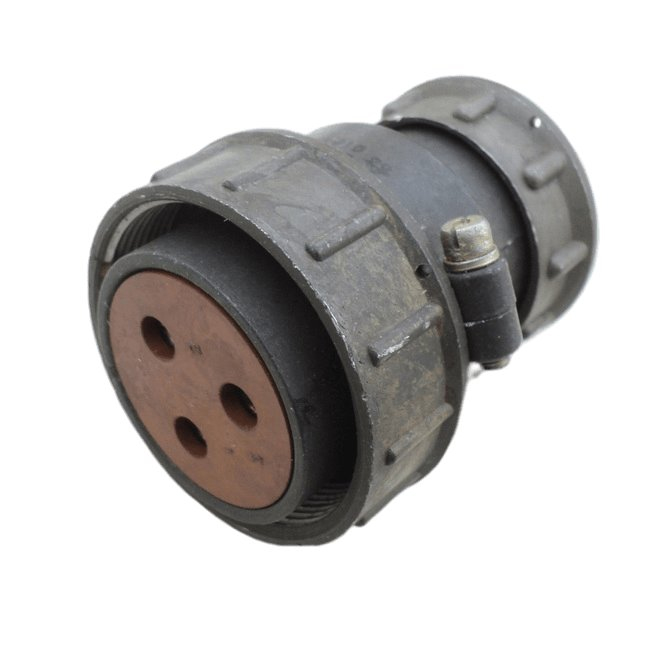

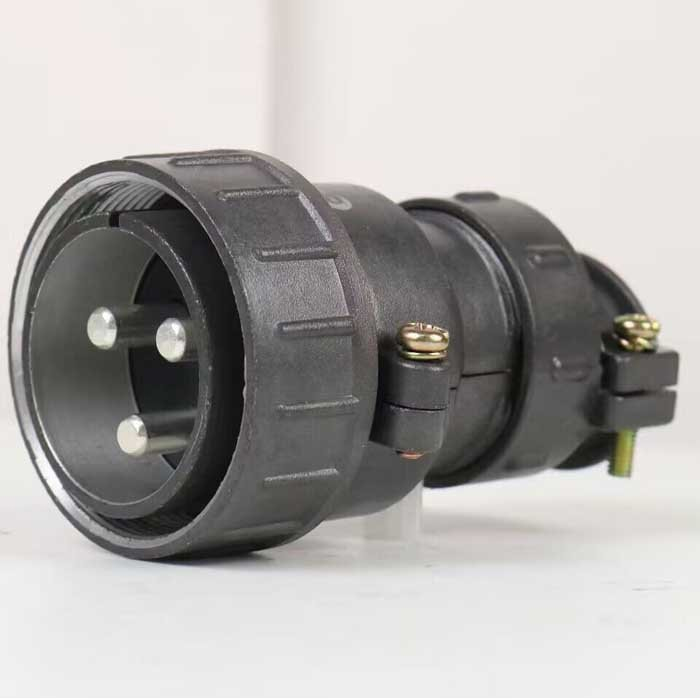

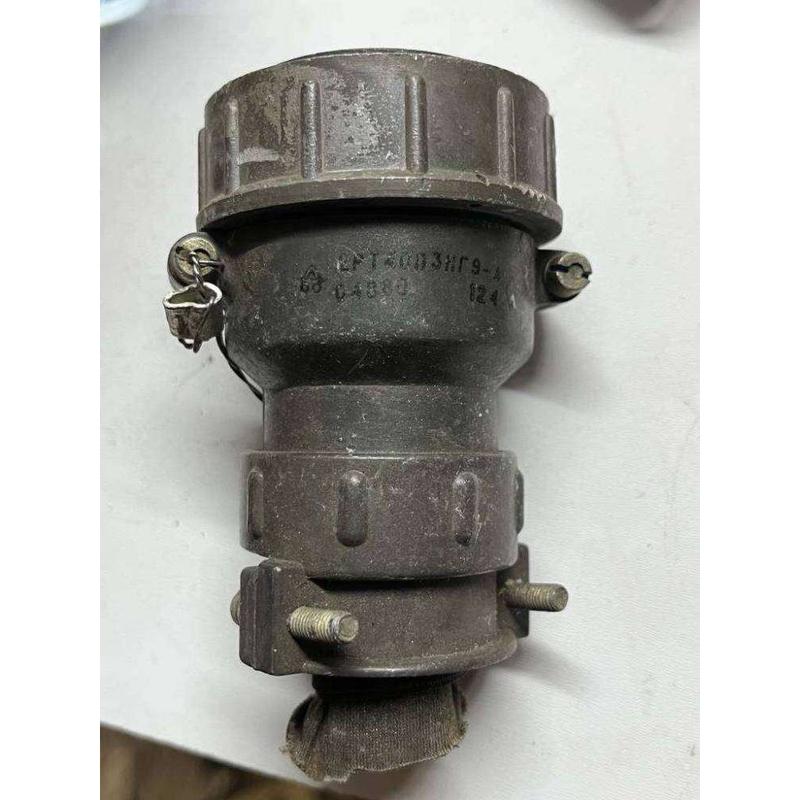

2РТ40П3НГ9-А — это силовой круглый разъём (кабельная вилка) семейства 2РТ для неэкранированного кабеля, рассчитанный на большой ток и работу в жёстких условиях эксплуатации.

Расшифровка маркировки

• 2РТ — тип соединителя (серия разъёмов 2РТ).

• 40 — условный размер корпуса (крупногабаритный корпус под силовые контакты).

• П — прямой патрубок (выход кабеля без изгиба).

• 3 — количество контактов (3 силовых контакта).

• Н — гайка патрубка для неэкранированного кабеля.

• Г — вилка (кабельная часть).

• 9 — сочетание контактов: все контакты диаметром 5,5 мм.

• А — покрытие контактов серебром.

Основные электрические характеристики

• Рабочий ток на один контакт: до 100 А. +3

• Максимальный рабочий потенциал: до 700 В постоянного тока (амплитудное значение до 850 В по общим данным серии 2РТ40). +3

• Общее максимальное токовое значение по разъёму (для 3 контактов): до 300 А.

• Сопротивление одного контакта: не более 0,3 мОм. +4

• Сопротивление изоляции в нормальных условиях: не менее 1000 МОм (по ряду источников для серии 2РТ40 — до 5000 МОм). +5

• Рабочая частота цепей: до 3 МГц.​

Конструкция и материалы

• Количество контактов: 3 шт, диаметр каждого 5,5 мм. +4

• Тип: кабельная вилка с прямым патрубком, негерметичный разъём.

• Материал и покрытие контактов: медный сплав с покрытием серебром; возможен вариант с никелевым покрытием для некоторых исполнений. +3

• Габариты (ориентировочно для вилки 2РТ40П3НГ9-А): около 80,7 × 61,1 × 52,5 мм.​

Надёжность и долговечность

• Число циклов сочленения‑расчленения: 500. +4

• Минимальная наработка: 1000 ч. +4

• Минимальный срок сохраняемости: не менее 20 лет.

Условия эксплуатации

• Диапазон рабочих температур: от −60 °C до +100 °C (перенос смены температур до +180 °C).​

• Климатическое исполнение: УХЛ (умеренный и холодный климат), применение внутри помещений и на открытом воздухе при защите от пыли и воды.
