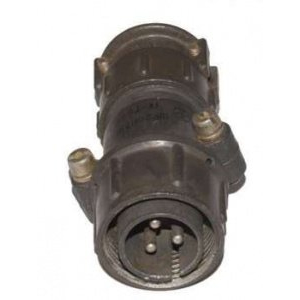

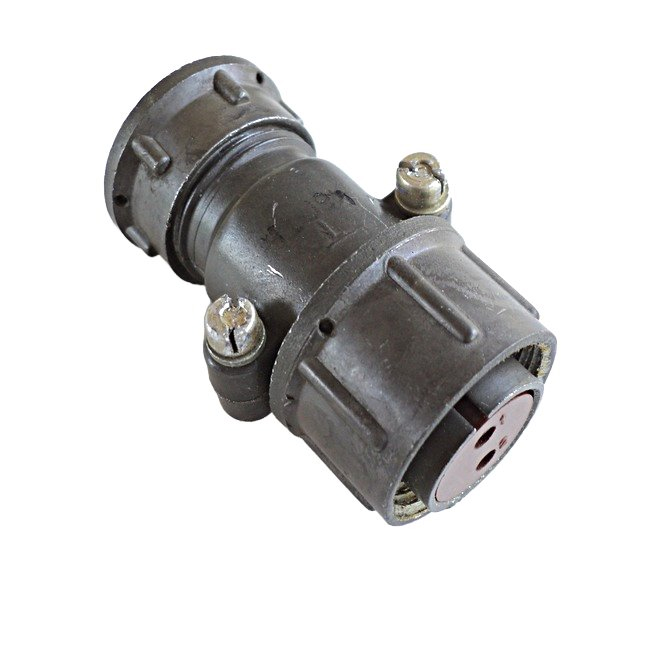

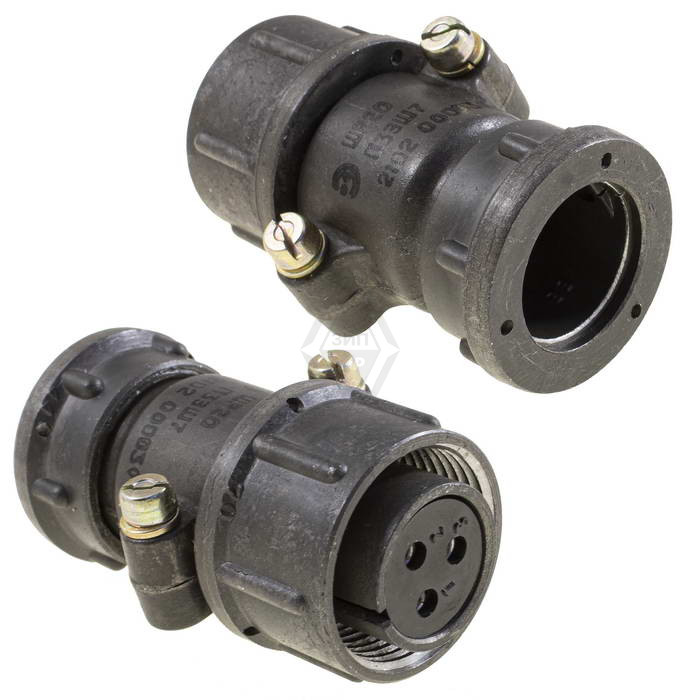

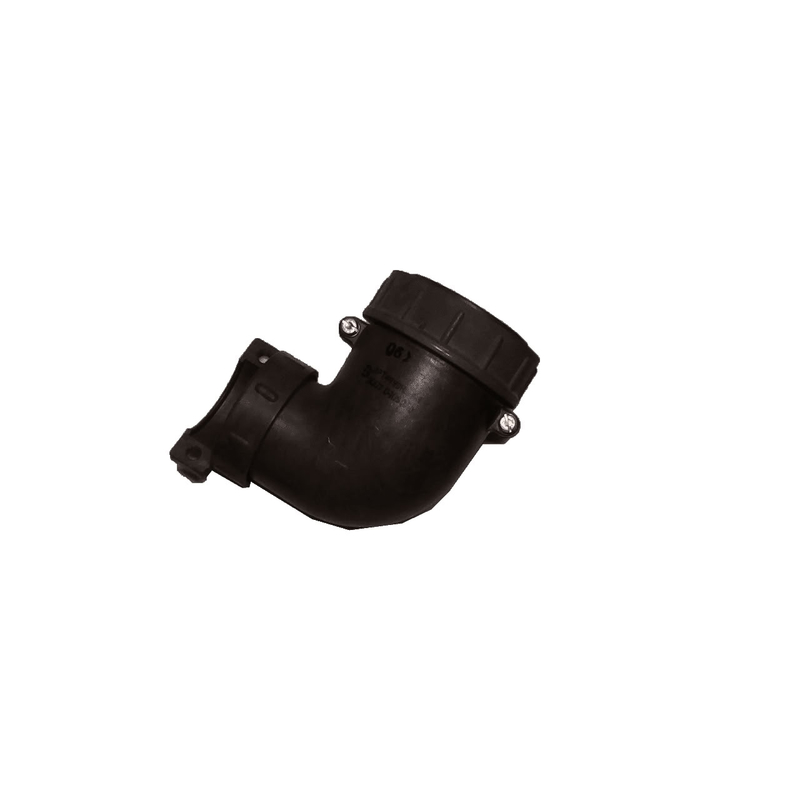

2РТ20П3ЭШ6-АН – это низкочастотный цилиндрический разъём серии 2РТ, кабельная розетка общего назначения для радио‑ и электроаппаратуры. Он предназначен для многократного разъёмного соединения цепей питания и сигналов в условиях вибраций и ударных нагрузок.

Назначение и область применения

• Применяется в радиоэлектронной, контрольно‑измерительной, промышленной аппаратуре как соединитель общего назначения.​

• Обеспечивает быстрое разъёмное соединение кабеля с прибором при сохранении механической прочности и электрической надёжности.​

Расшифровка обозначения

• «2РТ» – серия: цилиндрический теплостойкий разъём нормальных габаритов.​

• «20» – условный размер корпуса (габарит).​

• «П» – кабельная часть с прямым патрубком.​

• «3» – число контактов.​

• «Э» – вариант под экранированный кабель (условное обозначение, указывает на возможность применения экрана).​

• «Ш» – тип контактной части: в кабельной части это розетка (гнездо), сочленяется с приборной вилкой со штырями.​

• «6» – климатическое исполнение и категория размещения (например УХЛ).​

• «А» и «Н» в конце – модификации/исполнения по конструкции или покрытию, уточняются в КД и каталогах (серийные варианты внутри одной группы 2РТ20П3ЭШ6).​

Электрические характеристики

Для разъёмов 2РТ20 с 3 контактами типичны следующие параметры (аналогично 2РТ20П3ЭШ6‑А):

• Количество контактов: 3 шт, диаметр около 1,5 мм.​

• Сопротивление одного контакта: не более 2,5 мОм.​

• Максимальный ток на один контакт: до 10 А.​

• Суммарная токовая нагрузка: до 30 А.​

• Рабочее (амплитудное) напряжение цепи для близких исполнений – порядка 850 В.​

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.​

Механическая и климатическая стойкость

• Число сочленений/расчленений: до 500 циклов.

• Минимальная наработка: около 1000 ч.

• Вибрация синусоидальная: диапазон частот 1–5000 Гц, ускорение до 300 м/с² (около 30 g).

• Механический удар одиночный: до 5000 м/с² (около 500 g).

• Механический удар многократный: до 350 м/с² (около 35 g).

• Допускается работа при пониженном давлении вплоть до 1,3·10⁻⁴ Па.

Конструктивные особенности и применение на практике

• Негерметичное исполнение, климатическое исполнение УХЛ, рассчитано на эксплуатацию в умеренном и холодном климате в закрытых помещениях или защищённых местах.​

• Контакты выполняются из меди с серебряным/никелевым покрытием для улучшения проводимости и коррозионной стойкости.​

• Применяется там, где нужен компактный трёхконтактный разъём для питания, трёхфазных маломощных нагрузок, датчиков или управляющих цепей, при этом важна вибро‑ и ударопрочность (станки, промышленное оборудование, измерительная аппаратура).
