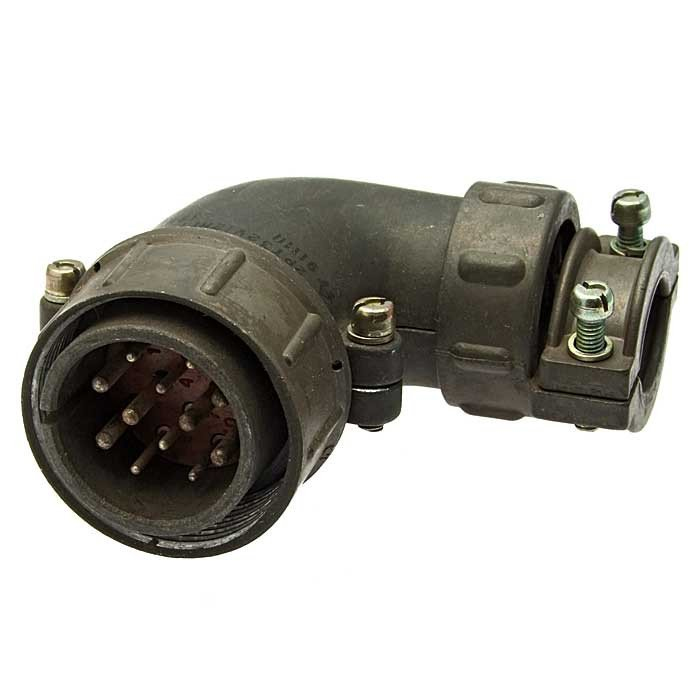

2РТ32У12ЭГ1-А — это угловая кабельная вилка из серии соединителей 2РТ, предназначенная для надежного подключения экранированного кабеля в радиоэлектронной и радиотехнической аппаратуре. Она относится к разряду «5» по ГОСТ и используется в климатическом исполнении УХЛ, негерметичная.

Расшифровка обозначения

Условное обозначение 2РТ32У12ЭГ1-А расшифровывается следующим образом: 2РТ — тип соединителя, 32 — условный размер корпуса, У — угловой патрубок кабельной части, 12 — количество контактов, Э — гайка для экранированного кабеля, Г — вилка, 1 — сочетание контактов, А — модификация.

Контакты и электрические характеристики

Вилка имеет 12 контактов: 6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм (в некоторых источниках уточняется как 6+6 по 1,5 мм, но преобладает вариант с смешанными размерами). Сопротивление контакта — не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм); токовая нагрузка — 10 А на контакт Ø1,5 мм и 25 А на Ø2,5 мм, общая — до 210 А; рабочее напряжение — до 850 В, сопротивление изоляции — не менее 5000 МОм.

Механические и эксплуатационные свойства

Соединитель выдерживает 500 циклов сочленений-расчленений, наработку не менее 1000 часов. Вибрация: синусоидальная 1–5000 Гц с ускорением до 300 м/с² (30 g); удары: одиночные до 5000 м/с² (500 g), многократные — 350 м/с² (35 g). Температурный диапазон: от -60°C до +60°C (до +100°C в некоторых вариантах), пониженное давление — 1,3×10⁻⁴ Па.

На изображении показаны габаритные размеры и конструкция аналогичной вилки из серии 2РТ с угловым патрубком, включая виды спереди, сбоку и с размерами (L max, D max, H). Монтаж — пайка, контакты извлекаемые, материал — серебро или никель.
