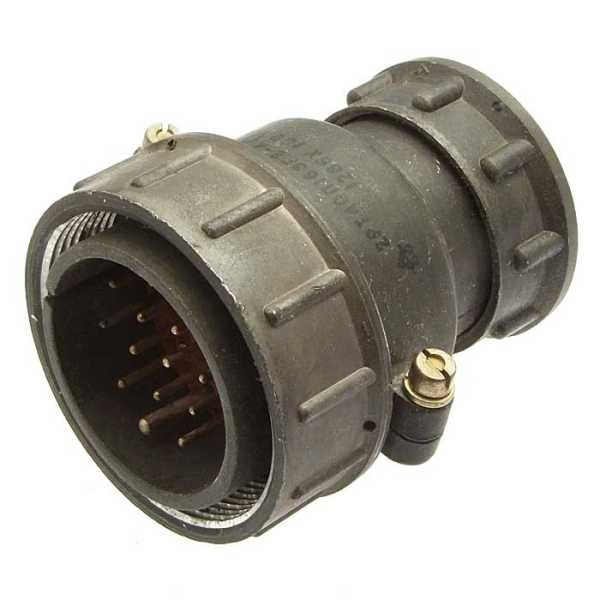

2РТ40П16ЭГ2А — это цилиндрический низкочастотный электрический соединитель (кабельная вилка) серии 2РТ, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Назначение и область применения

• Применяется как разъём для съёмного электрического соединения кабелей и блоков в аппаратуре связи, измерительной и другой электронной технике.

• Подходит для эксплуатации как внутри помещений, так и снаружи при дополнительной защите от пыли и влаги, в климатическом исполнении УХЛ.

Конструкция и расшифровка маркировки

• Серия: 2РТ — цилиндрические соединители нормальных габаритов с резьбовым соединением.

• «40» — условный размер корпуса (увеличенный диаметр корпуса по сравнению с младшими типоразмерами).

• «П» — исполнение без патрубка/прямое приборное исполнение; в контексте 2РТ40П16ЭГ2А это тип корпуса для прямого присоединения.​

• «16» — количество контактов в разъёме.

• «Э» — для работы с экранированными кабелями.​

• «Г2» — вариант контактного набора и исполнения (комбинация диаметров и количества токоведущих контактов).

• «А» — модификация по техническим условиям (конкретный вариант исполнения внутри серии).

Электрические характеристики

• Максимальное рабочее напряжение (постоянного тока, амплитудное значение) — до 700 В.

• Контакты двух диаметров:

  • 14 контактов диаметром 1,5 мм с рабочим током до 10 А на контакт.

  • 2 контакта диаметром 2,5 мм с рабочим током до 25 А на контакт.

• Переходное сопротивление контактов:

  • порядка 2,5 мОм для контактов 1,5 мм.​

  • порядка 1 мОм для контактов 2,5 мм.​

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Механическая и климатическая стойкость

• Диапазон рабочих температур окружающей среды: от примерно −60 °С до +100 °С (с учётом перегрева контактов возможны более высокие кратковременные температуры).

• Допускается работа при понижённом атмосферном давлении до порядка 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.), что характерно для высокогорных и высотных условий.

• Виброустойчивость: синусоидальная вибрация в диапазоне примерно от 1 Гц до 1000 Гц с ускорением около 100 м/с².

• Устойчивость к ударам:

  • одиночный механический удар — до 10 000 м/с².

  • многократные удары — до 1500 м/с².

• Линейные нагрузки — ускорение до 2000 м/с².

Ресурс и эксплуатационные особенности

• Число циклов сочленения/расчленения (вилка–розетка) — около 500 без заметного ухудшения параметров.

• Минимальная наработка — порядка 1000 часов.
