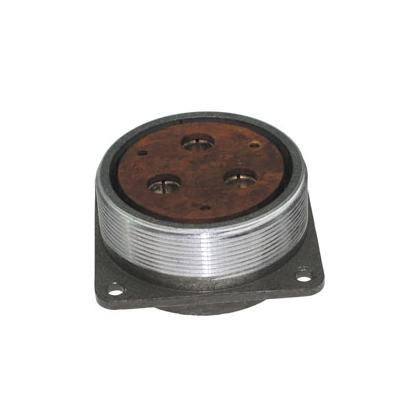

2РТ55П6ЭГ6-А (аналог ШР55П6ЭГ6 по электрической части) — это низкочастотный цилиндрический многоконтактный разъём (приборная розетка) на 6 контактов для жёстких условий эксплуатации в цепях постоянного и переменного тока до 3 МГц.

Назначение и область применения

• Предназначен для соединения приборной части с кабельной вилкой (например, ШР/2РТ серии 55 на 6 контактов).

• Используется в промышленной, военной, измерительной аппаратуре, где требуются повышенная надёжность, вибро- и ударостойкость.

• Работает в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Расшифровка обозначения

• «2РТ» — серия соединителей (аналогична по ТУ линейке ШР по ГОСТ/ТУ).​

• «55» — условный размер корпуса (диаметр порядка 55 мм, крупный цилиндрический разъём).​

• «П» — приборное (панельное, блочное) исполнение.​

• «6» — количество контактов (6 выводов).

• «Э» — экранированное исполнение (предусмотрена защита от помех, возможность экранированного подключения).​

• «Г» — герметичное/защищённое исполнение, рассчитано на работу во влажной и запылённой среде.​

• «6» в конце — климатическое исполнение (УХЛ/умеренный климат по ГОСТ).

• «-А» — вариант исполнения/конструктив, обычно первая модификация в серии.​

Основные электрические и механические характеристики

• Количество контактов: 6 штырей/гнёзд (в зависимости от исполнения, приборная часть обычно гнездовая).

• Амплитудное значение напряжения цепи: до 850 В. +3

• Максимальная токовая нагрузка на одиночный контакт: до 25–35 А для контакта диаметром 2,5 мм (в зависимости от конкретной модификации).

• Общая максимальная токовая нагрузка: до 675 А на разъём.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях. +3

• Количество сочленений/расчленений: около 500 циклов. +4

• Минимальная наработка: не менее 1000 часов. +4

Устойчивость к внешним воздействиям

• Диапазон синусоидальной вибрации: от 1 до 5000 Гц. +3

• Ускорение при вибрации: до 300 м/с² (≈30 g). +3

• Механический удар одиночного действия: до 5000 м/с² (≈500 g). +3

• Механический удар многократного действия: до 350 м/с² (≈35 g). +3

• Пониженное давление: до 1,3·10⁻⁴ Па (возможна работа при разрежении). +3

• Повышенная рабочая температура: до +60 °C. +3

Конструкция и совместимость

• Тип соединителя: негерметичный по корпусу, но с герметизацией контактной зоны и уплотнениями, климатика УХЛ.
