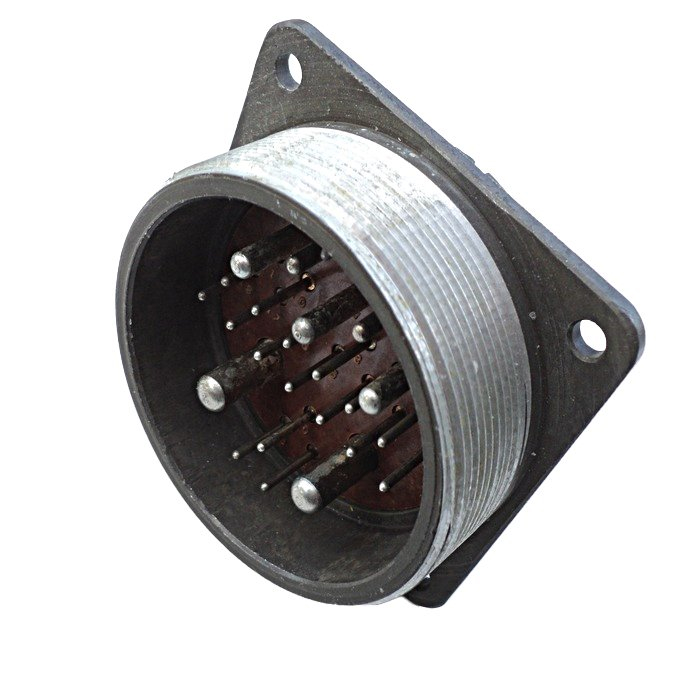

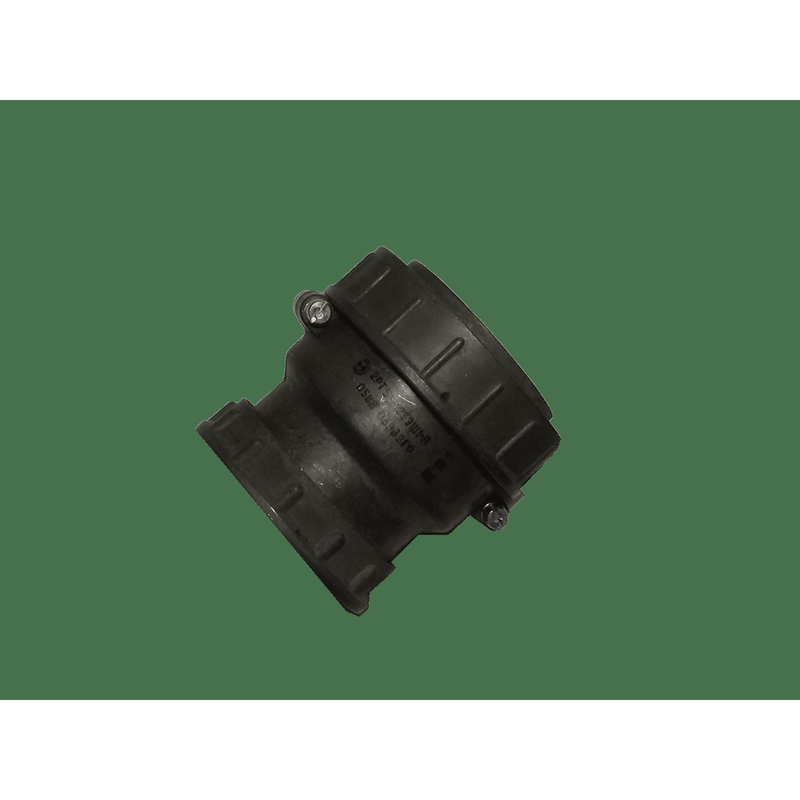

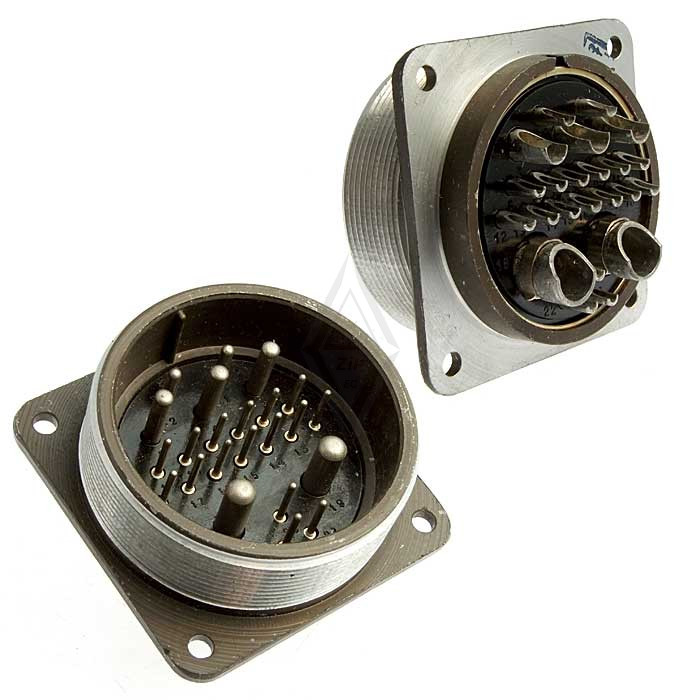

вилка 2РТ55ПК23ЭШ1-А является частью соединителей типа 2РТ, которые широко используются в электрических цепях для подключения приборов и кабелей. Ниже приведены основные характеристики и особенности этой вилки:

Основные характеристики

• Тип соединителя : 2РТ55ПК23ЭШ1-А относится к типу 2РТ, который представляет собой цилиндрические соединители нормальных габаритов.

• Конструктивное исполнение : вилка имеет прямой патрубок (П) и предназначена для экранированных кабелей (Э).

• Количество контактов : 23 контакта, среди которых:

  • 16 контактов диаметром 1,5 мм,

  • 2 контакта диаметром 2,5 мм,

  • 3 контакта диаметром 3,5 мм,

  • 2 контакта диаметром 5,5 мм.

• Материал контактов : Серебро или Никель.

• Тип соединителя : Негерметичный, климатика УХЛ.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов ? 1,5 мм: 9 А,

  • Для контактов ? 2,5 мм: 22 А,

  • Для контактов ? 3,5 мм: 45 А,

  • Для контактов ? 5,5 мм: 90 А.

• Общая максимальная токовая нагрузка : Не более 503 А.

• Сопротивление контакта :

  • Для контактов ? 1,5 мм: Не более 2,5 мОм (с серебряным покрытием),

  • Для контактов ? 2,5 мм: Не более 1 мОм (с серебряным покрытием),

  • Для контактов ? 3,5 мм: Не более 0,75 мОм (с серебряным покрытием),

  • Для контактов ? 5,5 мм: Не более 0,3 мОм (с серебряным покрытием).

• Сопротивление изоляции : Не менее 5000 МОм.

• Амплитудное значение напряжения цепи : Не более 850 В.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Условия эксплуатации

• Температурный диапазон : От -60°C до 60°C.

• Вибрация : Синусоидальная, диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с? (30 g).

• Механический удар : Одиночный до 5000 м/с? (500 g), многократный до 350 м/с? (35 g).

• Атмосферное давление : Пониженное до 1,3 10^-4 Па (1,3 10^-6 мм рт. ст.).

Эта вилка используется в радиоэлектронной и радиотехнической аппаратуре для объёмного монтажа и может быть применена в различных электрических цепях.
