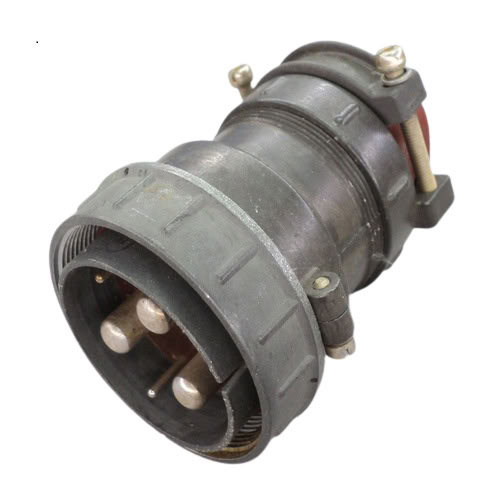

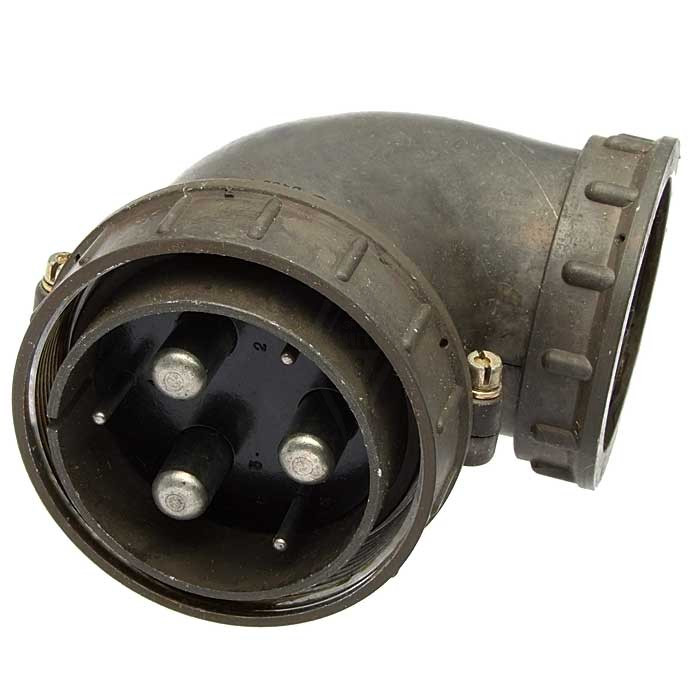

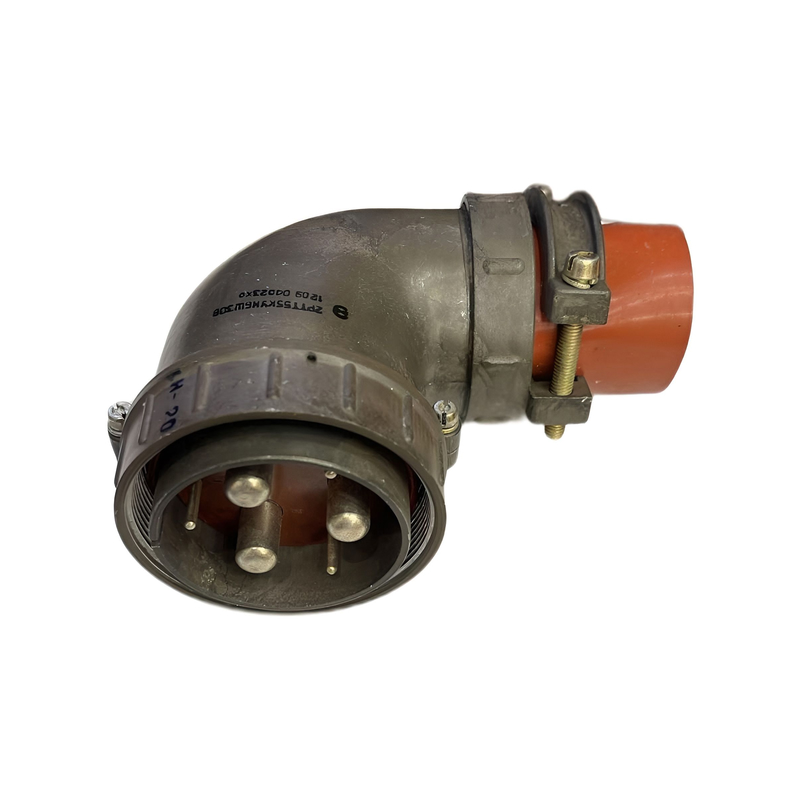

2РТ55У6НГ6-А - это кабельная вилка, используемая для монтажа с экранированными или неэкранированными кабелями (проводами) в электрических цепях постоянного и переменного тока.

Расшифровка условного обозначения

• 2РТ – Тип соединителя.

• 55 – Условный размер корпуса.

• У – Конструктивное исполнение кабельной части.

• 6 – Количество контактов.

• Н – Для неэкранированного кабеля.

• Г – вилка.

• 6 – Шесть контактов (три контакта - ? 2,5 мм, три контакта - ? 9 мм).

• A – Дополнительное обозначение по материалу изолятора.

• Н – Покрытие контактов никелем (отсутствие буквы – покрытие контактов серебром).

Основные технические характеристики разъемов типа 2РТ55 :

• Количество контактов и их диаметр: 6 шт (3 шт - ? 2,5 мм и 3 шт - ? 9 мм).

• Сопротивление контакта: не более 1 мОм для ? 2,5 мм и 0,15 мОм для ? 9 мм.

• Максимальная токовая нагрузка на одиночный контакт: 25 А для ? 2,5 мм и 200 А для ? 9 мм.

• Максимальная общая токовая нагрузка: 675 А.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.

• Материал контактов: серебро или никель.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Амплитудное значение напряжения цепи: 850В.

• Количество сочленений - расчленений: 500.

• Минимальная наработка: 1000 часов.

• Диапазон частот синусоидальной вибрации: 1-5000 Гц.

• Ускорение синусоидальной вибрации: 300 м/с2 / 30 g.

• Ускорение механического удара одиночного действия: 5000 м/с2 / 500 g.

• Ускорение механического удара многократного действия: 350 м/с2 / 35 g.

• Пониженное атмосферное давление: 1,3 10-4 Па / 1,3 10-6 мм рт.ст.

• Повышенная рабочая температура среды: +60°С.

• Пониженная рабочая температура среды: -60°С.

Ответной частью для кабельной вилки 2РТ55У6НГ6-А являются розетки приборные ШР55П6ЭГ6, ШР55П6ЭГ6Н, ШР55У6ЭГ6, 2РТ55П6ЭГ6-А и другие.
