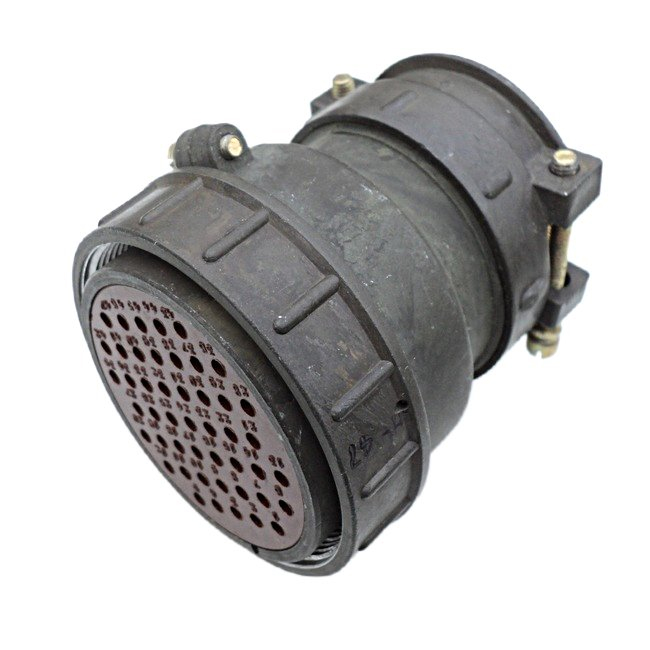

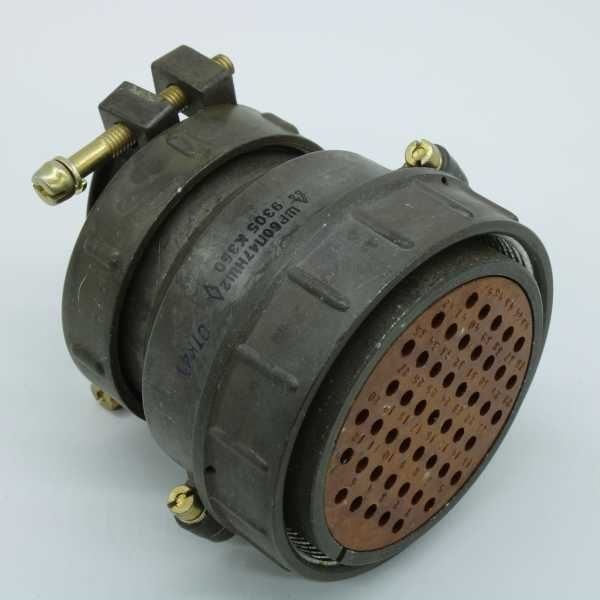

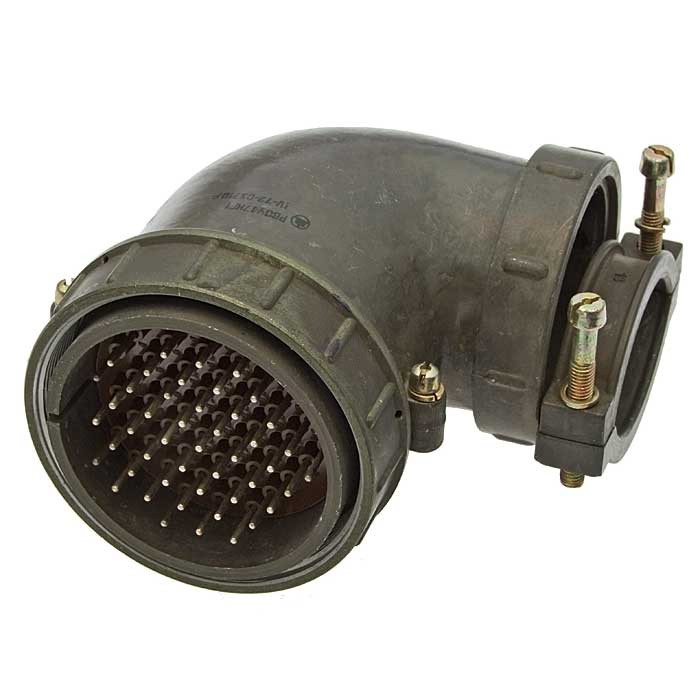

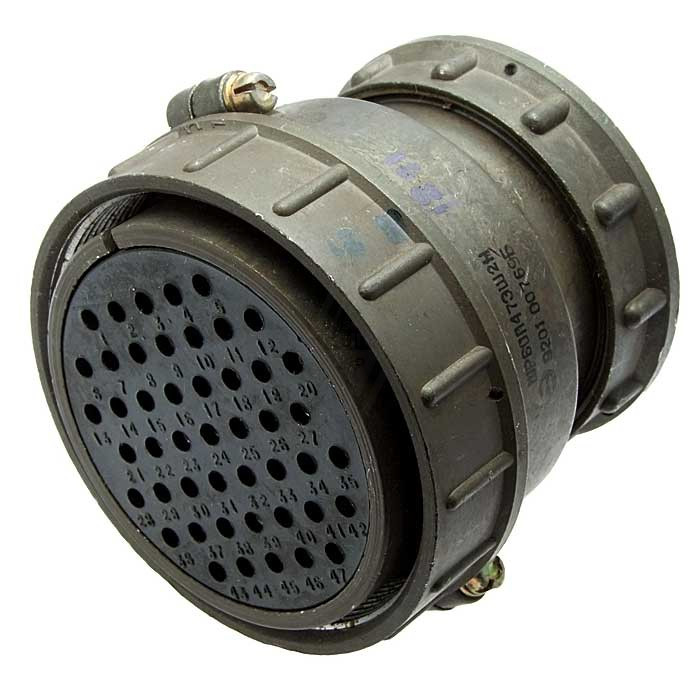

2РТ60СК47НШ2‑А — цилиндрический электро‑разъём типа 2РТ‑А (серия 2РТ), выполненный в видевилки с кабельным патрубком для подключения кабеля к приборной розетке или аналогичному соединителю. Такие разъёмы типичны для промышленной и радиоэлектронной аппаратуры, включая контрольно‑измерительные приборы и специализированное оборудование.

• 2РТ — тип соединителя (цилиндрический резьбовой быстроразъёмный разъём).

• 60 — условный размер корпуса (диаметр соединителя).

• СК — конструктивное исполнение приборной части (часто относится к кабельному исполнению с прямым или угловым патрубком для кабеля).

• 47 — количество контактов.

• Н — вид гайки патрубка, рассчитанной нанеэкранированный кабель.

• Ш2 — разъём выполнен в видерозетки (ответная часть к вилке), код «Ш2» указывает на тип контактного ряда и конструкцию.

В вашем случае 2РТ60СК47НШ2‑А — этовилка кабельная (по эксплуатационной логике «Ш2» относится к розетке‑аналогу, но в обозначении 2РТ60СК47…NШ2‑А именно указывается вилка кабельная).

• Количество контактов —47 шт. , обычно с разным диаметром: большая часть сечением около1,5 мм , часть сечением около2,5 мм.

• Сопротивление контакта: порядкадо 2,5 мОм для контактов ∅1,5 мм идо 1 мОм для ∅2,5 мм.

• Токовая нагрузка:

  • на одиночный контакт ∅1,5 мм — до примерно7 А ,

  • на одиночный контакт ∅2,5 мм — до примерно17–20 А.
    Общая допустимая суммарная нагрузка разъёма может достигатьнескольких сотен ампер в зависимости от схемы распределения токов по контактам.

• Допустимоеамплитудное напряжение в цепи — порядкадо 850 В , рабочее — до700 В (в зависимости от конкретных ТУ и условий эксплуатации).

• Сопротивление изоляции в нормальных условиях — не менее5000 МОм.

• Климатическое исполнение — обычнонегерметичные разъёмы для климатики УХЛ (умеренно‑холодный; допустим диапазон температур от примерно‑60 °C до +60 °C ).

• Количество допустимыхсочленений/расчленений (циклов включения‑выключения) — порядка500 циклов.

• Минимальная наработка — примерно1000 часов в нормальных условиях.

• Разъём рассчитан на работу в условияхвибрации и ударных нагрузок (единичные удары до порядка500 g , многократные до десятков g, вибрация в диапазоне частот 1–5000 Гц).

• Используется длясоединения кабелей и блоков в электро‑ и радиоаппаратуре, контрольно‑измерительных приборах, промышленных системах управления.
