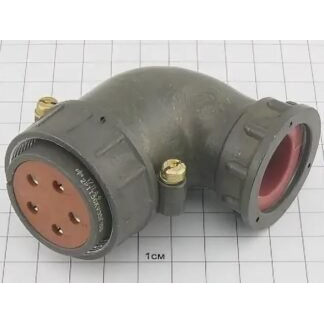

2РТТ36КУЭ5Ш18В

2РТТ36КУЭ5Ш18В — этокабельная вилка из серии пылебрызгозащищённых цилиндрических соединителей 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока. Она относится к низкочастотным разъёмам общего назначения и применяется в радиоэлектронной, приборной и промышленной аппаратуре.

Что означает обозначение

• 2РТТ — серия цилиндрических пылебрызгозащищённых соединителей.

• 36 — условный размер корпуса.

• КУЭ — кабельное исполнение с угловым патрубком.

• 5 — количество контактов.

• Ш18 — вариант с штыревыми контактами и соответствующим типоразмером контактной группы.

• В — вариант исполнения, указывающий на конкретную модификацию в серии.

Основные свойства

• Соединитель рассчитан на напряжение до700 В по рабочему напряжению и до850 В по амплитудному значению.

• Частота работы — до3 МГц.

• Контакты выполняются с пайкой при монтаже.

• Корпус металлический, конструкция предназначена для повышенной защиты от пыли и брызг.

Конструктивные особенности

Эторезьбовой соединитель, у которого сочленение выполняется механически, что помогает обеспечить надёжный контакт в вибронагруженной среде.
Для таких разъёмов характерны длительный срок сохраняемости и ресурс по числу сочленений-расчленений.
Рабочий диапазон температур для серии 2РТТ обычно широк: от минус 60 до плюс 100 °C.

Где применяют

Такой разъём используют там, где нужны компактное соединение, высокая надёжность и защита от внешней среды: в промышленной электронике, измерительной технике, аппаратуре управления и различных радиоэлектронных устройствах.
Если нужен именно кабельный вариант с угловым вводом и 5 контактами, эта модификация как раз под такую задачу.

Коротко

Если совсем кратко, 2РТТ36КУЭ5Ш18В — этонадёжная кабельная вилка на 5 контактов для промышленной аппаратуры, рассчитанная на высокое напряжение, резьбовое соединение и эксплуатацию в жёстких условиях.
