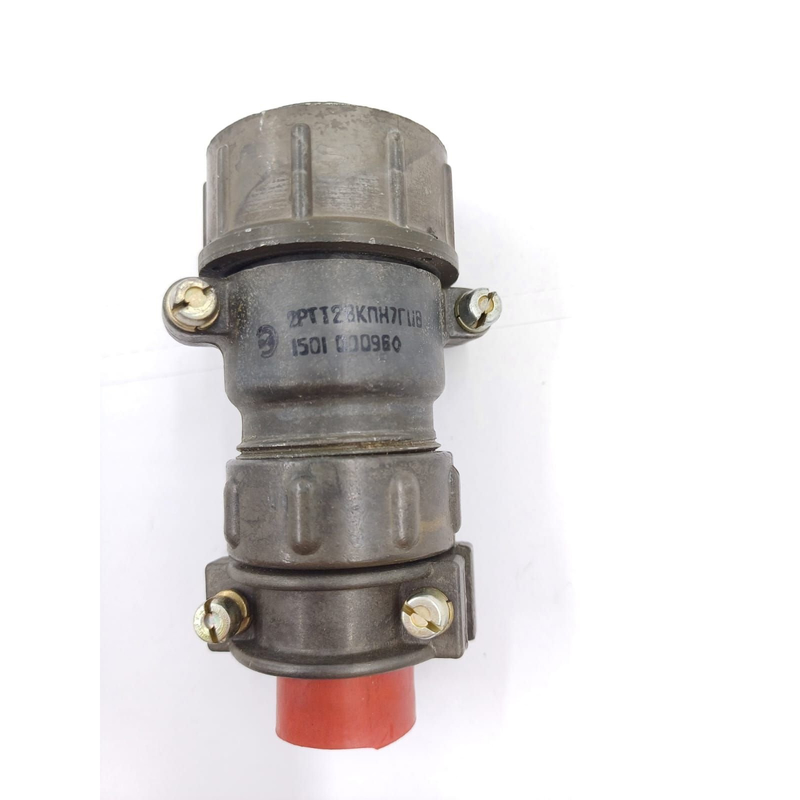

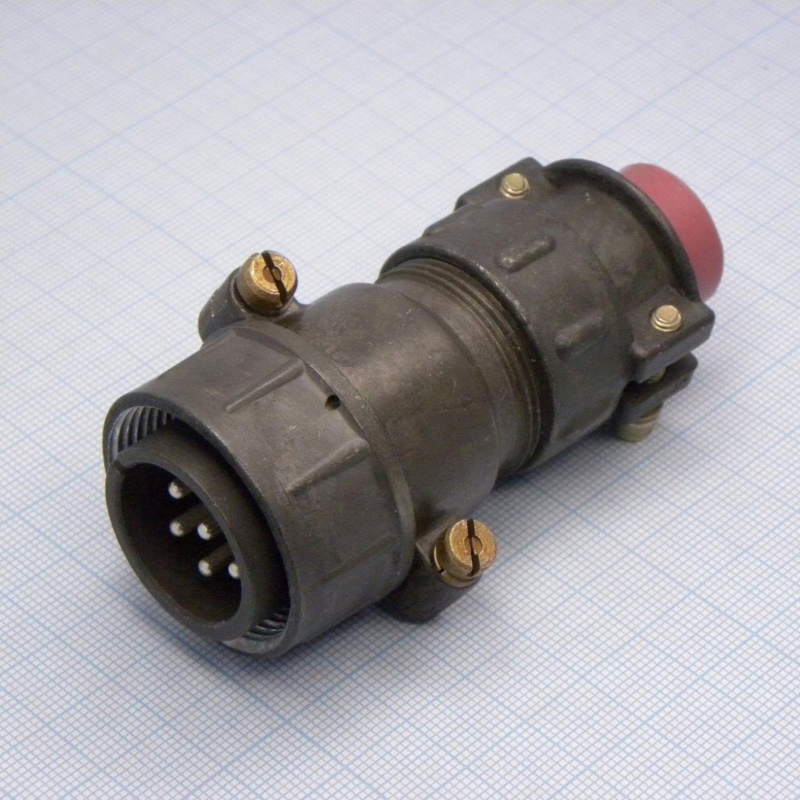

Соединитель2РТТ28КПН7Г11В («Элекон», серия «5») — это цилиндрический кабельный низкочастотный электрический разъем всеклиматического исполнения, применяемый в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Тип соединителя:цилиндрический, низкочастотный, с резьбовой фиксацией сочленённого положения.

• Исполнение:кабельная розетка (обозначение «К» – кабельный корпус, «П» – прямой патрубок, «Н» – гайка для неэкранированного кабеля).

• Количество контактов:7 , сочетание контактов11.

• Покрытие контактных поверхностей —серебро , что обеспечивает хорошую электропроводность и стойкость к окислению.

• Рабочий ток на контакт:до 25 А (в ряде источников указывается до 20…35 А в зависимости от диаметра и типа контакта, но для 7‑контактной кабельной серии 2РТТ28 усреднённый расчётный ток на контакт около 25 А).

• Максимальное (амплитудное) рабочее напряжение:до 700–850 В постоянного и переменного тока (в разных справочных данных указываются 700 В и до 850 В по амплитуде).

• Сопротивление контакта:не более 1 мОм (при диаметре контакта 2,5 мм).

• Сопротивление изоляции в нормальных условиях:не менее 1000 МОм (устойчивость к влажности и загрязнению).

• Крепление жил кабеля:пайка , материал корпуса —металл (обычно алюминиевый или стальной сплав), изолятор из теплостойкого карбо‑ или пластмассового материала.

• Условный размер корпуса:28 мм (внешний диаметр фланца).

• Степень защиты по корпусу:IP20 (защита от прикосновения и крупных твёрдых предметов).

• Диапазон рабочих температур: ориентировочноот −60 до +100…+180 °С в зависимости от конкретной ревизии и условий эксплуатации (всеклиматическое и тропико‑теплостойкое исполнение).

• Число сочленений-расчленений:не менее 500 циклов вставления‑выивания.

• Минимальная наработка:1000 часов в нормальных режимах работы.

• Срок сохраняемости:до 20 лет в условиях хранения и поддержания внешней защиты.
