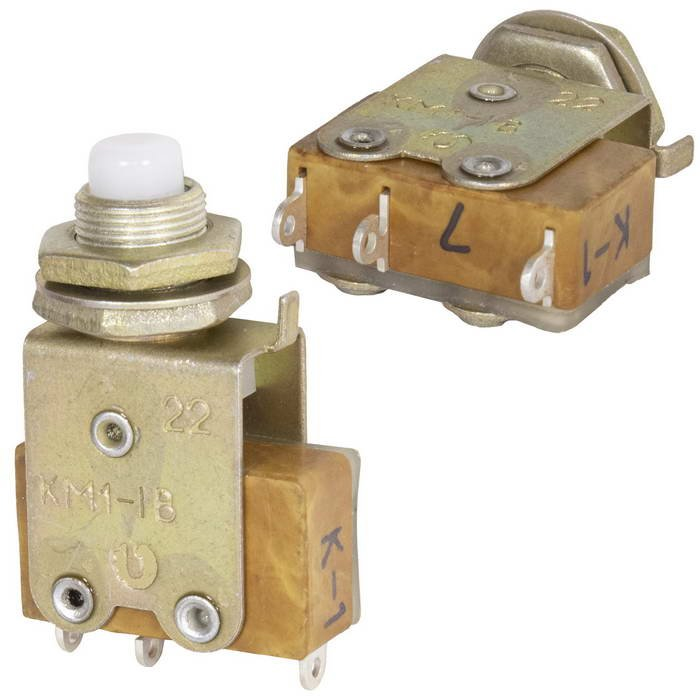

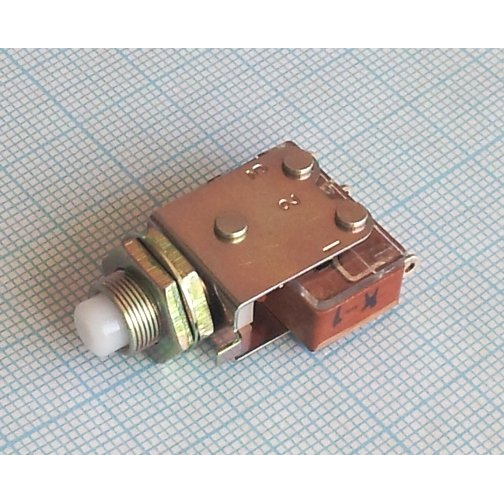

КМ1-1В Кузбассрадио

КМ1‑1В — это малогабаритная кнопочная кнопка‑переключатель производства предприятия «Кузбассрадио» (г. Белово). Она относится к советской/российской серии микропереключателей КМ и широко использовалась в радио‑ и электронной аппаратуре, а также в промышленном оборудовании.

Назначение и применение

КМ1‑1В предназначена для коммутации электрических цепей постоянного и переменного тока, в том числе в цепях сигнализации, управления и питания.
Её используют в закрытом стационарном и передвижном оборудовании, в том числе в радиоэлектронной аппаратуре и промышленных устройствах, где требуется надёжный мелкогабаритный переключатель без фиксации в нажатом положении.

Конструкция и коммутация

Это однополюсный переключатель с одним переключающим контактом, без фиксации: кнопка возвращается в исходное положение при отпускании за счёт внутренней пружины.
Габариты типового корпуса КМ1‑1/КМ1‑1В порядка 20×11…13×33–34 мм, масса около 12–13 г, что делает её компактной и удобной для плотного монтажа на плате или панели.

Электрические характеристики

Контакты рассчитаны на постоянный ток до 4 А при напряжении до 250 В, а также на коммутацию переменного тока в аналогичном диапазоне.
Сопротивление контактов не более 0,05 Ом, электрическая прочность изоляции — не менее 1100 В, что обеспечивает высокую надёжность и малые потери на контакте.

Условия эксплуатации

КМ1‑1В имеет всеклиматическое исполнение и может работать в диапазоне температур примерно от −60 до +100 °C, что позволяет использовать её в сложных климатических условиях.
Изоляция контактов и корпуса рассчитана на высокую относительную влажность, что также важно для эксплуатации в промышленных и мобильных установках.
