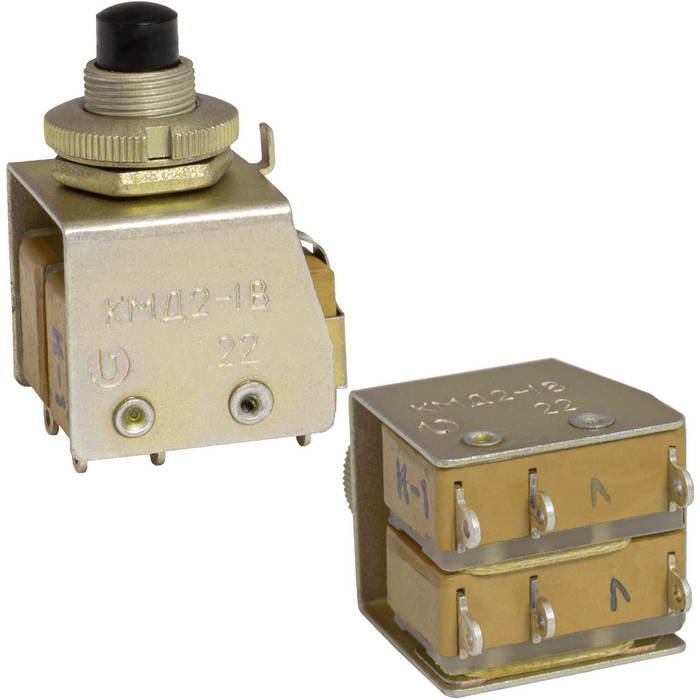

КМД2-1В Кузбассрадио

Кнопка КМД2‑1В от предприятия «КУЗБАССРАДИО» — это малогабаритный кнопочный переключатель с двумя контактными группами, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре и промышленных устройствах.

Назначение и конструкция

КМД2‑1В выполнен на базе двух микропереключателей МП3‑1, что обеспечивает две независимые переключающие контактные группы без фиксации в нажатом положении. Кнопка рассчитана на коммутацию как цепей постоянного, так и переменного тока и применяется в устройствах управления, сигнализации и контроля.

Основные электрические параметры

• Коммутируемое напряжение: от 0,5 В до 30 В постоянного тока и от 0,5 В до 250 В переменного тока.

• Коммутируемый ток: до 4 А постоянного и до 3 А переменного тока.

• Сопротивление контактов не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм.

Механические и эксплуатационные характеристики

Усилие переключения находится в диапазоне примерно от 2,45 Н до 12,8 Н, что делает кнопку удобной для ручного нажатия и надежной в работе. Рабочая температура составляет от −60 °C до +100 °C, относительная влажность — до 98% при нормальных температурах, что позволяет применять КМД2‑1В в жестких климатических условиях (исполнения УХЛ и всеклиматические).

Монтаж и алгоритм работы

Кнопка рассчитана на крепление на панель через отверстие диаметром около 8,2 мм, монтаж — объемный, без дополнительных направляющих. Алгоритм работы обычно описывается как 2×OFF–(ON), то есть каждая из двух контактных групп имеет разомкнутое состояние при отпущенной кнопке и замыкается при нажатии, без фиксации в нажатом положении.
