КМ1-1В Кузбассрадио

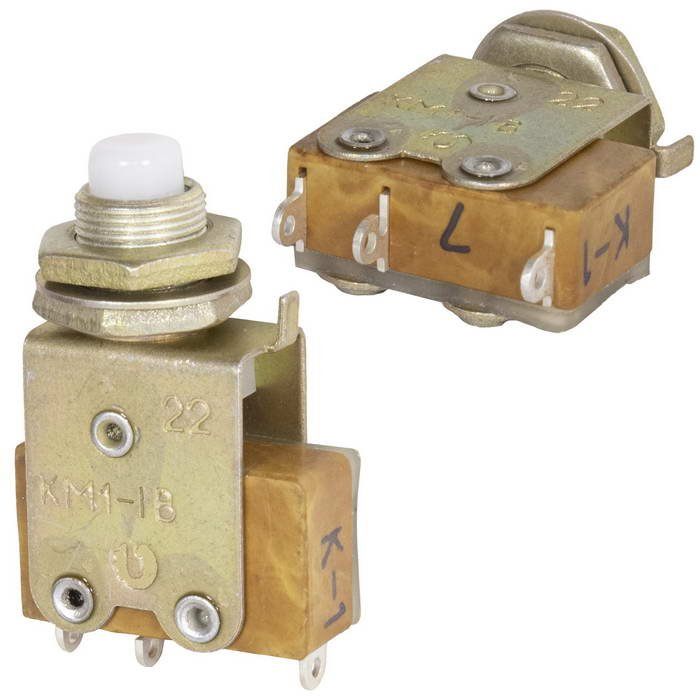

КМ1‑1В — это малогабаритный кнопочный переключатель советского/российского производства, выпускаемый предприятием «Кузбассрадио» (Белово, Кемеровская область). Он относится к семейству микропереключателей серии КМ и используется в основном для ручного управления электрическими цепями в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

Назначение и функция

КМ1‑1В предназначен для коммутации цепей постоянного и переменного тока, например в схемах сигнализации, питания и управления. Переключатель имеет один переключающий (на 3 вывода) контакт, выполненный без фиксации в нажатом положении, то есть при отпускании кнопка возвращается в исходное состояние усилием пружины.

Электрические параметры

По типовым данным переключатель рассчитан на ток до примерно 4 А при постоянном токе и напряжении до порядка 250 В переменного или 30 В постоянного тока. Контакты выполнены из материалов с низким переходным сопротивлением (обычно серебросодержащие), что обеспечивает надёжную коммутацию и малое падение напряжения на контактах.

Монтаж и конструкция

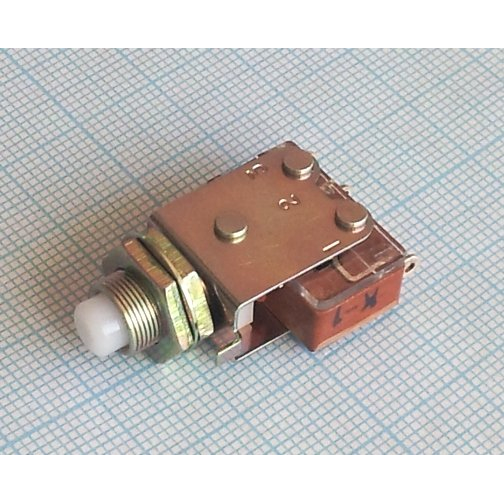

Кнопка монтируется через отверстие в панели; крепление осуществляется с помощью гайки на резьбовой части корпуса. Подключение проводов выполняется пайкой к хвостовикам контактов. Корпус переключателя выполнен в миниатюрном металлическом корпусе, что обеспечивает достаточно высокую механическую прочность и удобство установки в ограниченном пространстве.

Климатическое исполнение и условия эксплуатации

КМ1‑1В относится к всеклиматическому исполнению «В» и предназначен для работы в широком диапазоне температур, примерно от −60 до +100 °С, а также при высокой относительной влажности (до 98% при температуре около +25…35 °С). Сопротивление изоляции между контактами и корпусом не менее нескольких сотен мегаом, а электрическая прочность изоляции достигает около 1100 В, что делает кнопку пригодной для применения в аппаратуре с повышенными требованиями к надёжности.
