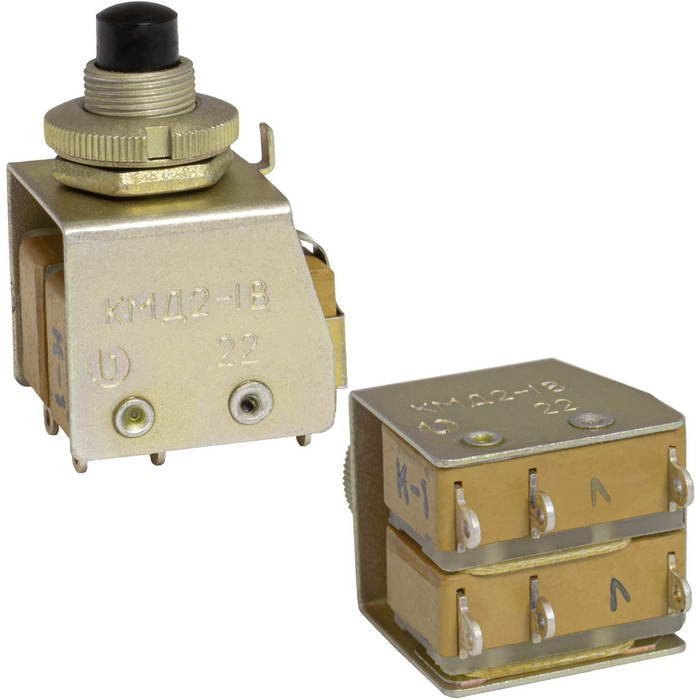

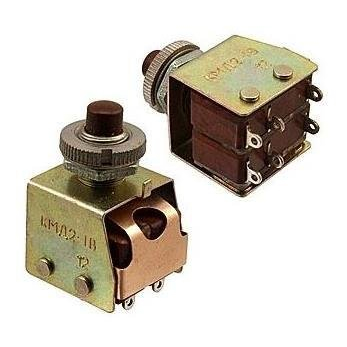

КМД2-1В НИИРК

КМД2‑1В — это малогабаритный кнопочный микропереключатель (декоративной серии) от НИИРК, предназначенный для ручного управления и коммутации электрических цепей постоянного и переменного тока в аппаратуре общепромышленного и, при необходимости, специального применения.

Назначение и конструкция

КМД2‑1В относится к серии малогабаритных кнопочных переключателей с двумя переключающими контактными группами и одинарным разрывом цепи. Переключатель обычно выполняется в корпусе для монтажа на панель, с самовозвратом кнопки (без фиксации в нажатом положении) и предназначен для коммутации цепей при напряжениях до 250 В и токах до нескольких ампер.

Электрические параметры

Основные электрические характеристики (сводные из данных по КМД2‑1 и КМД2‑1В):

• Количество контактных групп: 2 (двухполюсный микропереключатель).

• Сопротивление контакта: не более 0,05 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: порядка 750–1100 В (эфф.), в зависимости от приёмки и условий испытаний.

Режимы работы и нагрузка

Кнопка рассчитана на коммутацию цепей постоянного и переменного тока с активной нагрузкой; для некоторых исполнений указывают максимальные коммутируемые мощности: до примерно 70 Вт при постоянном токе и до 300 Вт при переменном. Для индуктивных нагрузок обычно задают более жёсткий режим работы и меньшее число циклов.

Климатические и механические условия

• Рабочий диапазон температур: примерно от −60 до +100 °C.

• Относительная влажность: до 98% при температуре 35 °C для исполнений категории «В».

• Масса: около 16,5–17,5 г.

Усилие переключения и наработка

• Усилие переключения: порядка 2,45–12,8 Н в зависимости от приёмки («1» или «5»).

• Наработка на отказ: не менее 10 000 циклов при приёмке «1» и 5 000 циклов при приёмке «5», что делает переключатель пригодным для устройств, требующих заметного числа включений‑выключений.
