КМД1-1 Кузбассрадио

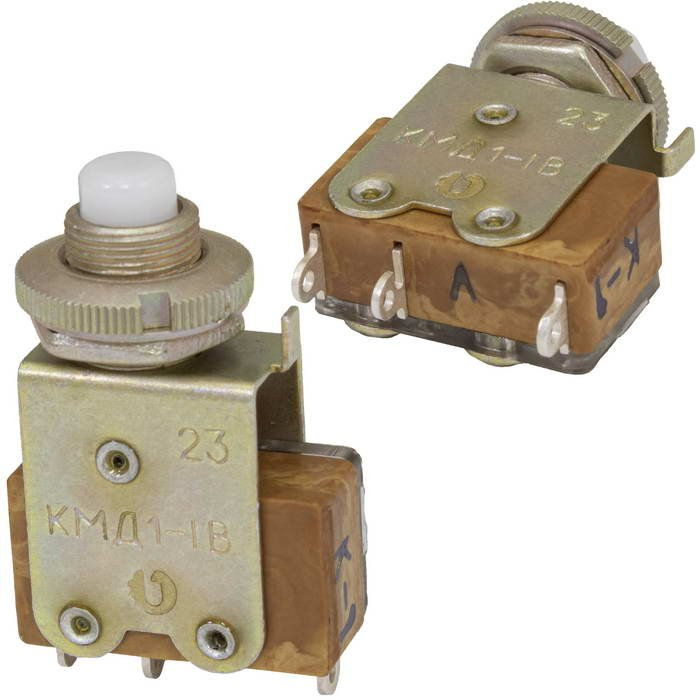

КМД1‑1 — это микрокнопка/микропереключатель малогабаритной серии производства АО «НПП Кузбассрадио» (Белово), предназначенная для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных устройствах.

Основные характеристики

КМД1‑1 выполнена как кнопочный переключатель с одним положением включения; тип работы обычно задаётся как OFF–(ON), то есть кнопка возвращает контакты в исходное состояние при отпускании (без фиксации). Контактная группа однополюсная, с одним разрывом цепи, что соответствует стандартному применению в маломощных цепях управления и сигнализации.

Масса изделия составляет порядка 10–12,5 г, что делает её компактной и лёгкой для монтажа на панелях и в печатных платах. Рабочий диапазон температур лежит примерно в пределах от –60 °С до +100 °С, что позволяет использовать кнопку в условиях достаточно жёстких температурных перепадов.

Электрические и конструктивные особенности

Прибор относится к серии малогабаритных кнопок с одинарным разрывом цепи, предназначенных для коммутации цепей постоянного и переменного тока низкой и средней мощности. Сопротивление контакта, как правило, не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает надёжную изоляцию и низкую контактную падеж.

Электрическая прочность изоляции составляет около 1100 В эффективного значения, что позволяет использовать КМД1‑1 в типовых цепях промышленной и бытовой аппаратуры. Усилие срабатывания находится в диапазоне примерно 2,5–12,5 Н, что делает кнопку удобной в ручном управлении и не слишком жёсткой для оператора.

Применение

КМД1‑1 применяется в качестве малогабаритного органа ручного управления в радиоэлектронных блоках, пультовом и бортовом оборудовании, а также в промышленной автоматике и приборах, где требуется компактная кнопка без фиксации. Благодаря небольшому размеру, хорошим температурным диапазоном и надёжным контактам она подходит для многократного коммутационного режима в условиях эксплуатации, близких к промышленным.
