ПТ57-3-1В7.850.055-01 (5) Смоленский завод

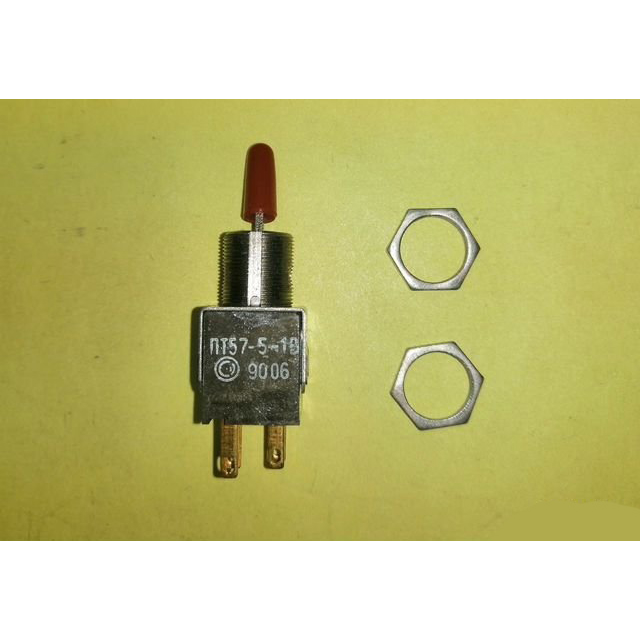

ПТ57‑3‑1В7.850.055‑01 (5) — это тумблер (перекидной переключатель) от Смоленского завода радиодеталей, относящийся к серии ПТ57, предназначенной для коммутации электрических цепей в радиоэлектронной аппаратуре. Указание «(5)» в коде обычно относится к варианту исполнения или партии, но не меняет базовой конструкции изделия.

Назначение и тип устройства

Тумблер ПТ57‑3‑1В используется для переключения электрических цепей постоянного и переменного тока с частотой до 1000 Гц в малогабаритных устройствах. Это миниатюрный переключатель, рассчитанный на работу в составе радиоэлектронных блоков и приборов, включая промышленное и военное оборудование.

Климатическое исполнение и условия эксплуатации

Базовое климатическое исполнение В рассчитано на работу при температурах окружающей среды от примерно минус 60 до плюс 85 °C (для изделий категории качества «ВП»), с допустимой повышенной влажностью до 98% при температуре 35 °C. Гарантийный срок хранения и эксплуатации для изделий категории «ВП» обычно составляет порядка 10–15 лет с даты изготовления в зависимости от условий поставки.

Основные электрические параметры

Для серии ПТ57‑3 коммутируемый ток переменного и постоянного тока составляет, как правило, до нескольких ампер (в пределах 0,1–5–6 А, в зависимости от конкретного варианта), а коммутируемое напряжение — до 250–36 В переменного/постоянного тока. Сопротивление контакта не превышает примерно 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, при электрической прочности изоляции порядка 500–750 В (зависит от модификации).

Конструкция и особенности

ПТ57‑3‑1В имеет миниатюрный литой корпус, обычно с фиксированными положениями ручки (обычно два фиксированных положения), что обеспечивает четкое переключение и устойчивость к вибрации. Монтаж выполняется на печатную плату или в панель, типовые габариты и масса изделий серии ПТ57‑1/3/4 не превышают нескольких граммов, что важно для размещения в плотных компоновках.
