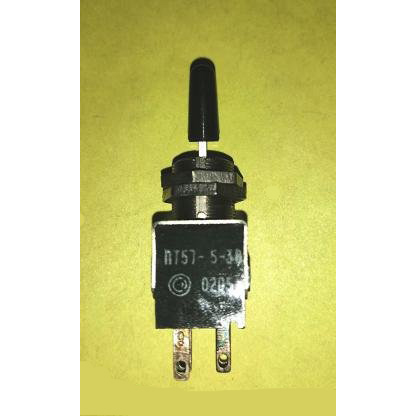

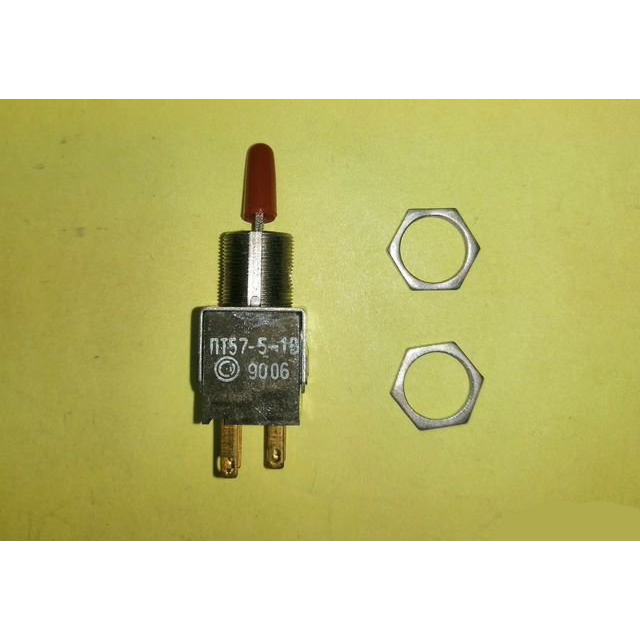

ПТ57-3-1В7.850.055 (5) Смоленский завод

ПТ57‑3‑1В 7.850.055 (5) — это тумблер (ключевая панелька) от Смоленского завода радиодеталей серии ПТ57, предназначенная для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение и область применения

Тумблер применяется для включения/выключения и переключения электрических цепей в распределительных и контрольно‑измерительных устройствах, щитах управления и других промышленных и бытовых приборах.
Рассчитан на коммутацию токов до 6 А при напряжении до 250 В (постоянный ток) и до 36 В (переменный ток), в зависимости от конкретного типономинала серии.

Обозначение и конструкция

• ПТ57 — тип тумблера.

• 3 после первого дефиса — типономинал, соответствующий более высокой нагрузке и увеличенной электрической прочности по сравнению с вариантом «1».

• 1В — конструктивное и климатическое исполнение (рычажный переключатель с двумя фиксированными положениями, климатическое исполнение «В» — для работы в обычных условиях).

• 7.850.055(5) — индекс колпачка (ручки) красного цвета по цветовой кодировке производителя.

Основные характеристики

• Коммутируемый ток: порядка 0,1–6 А (в зависимости от исполнения и режима).

• Коммутируемое напряжение: до 250 В постоянного тока и до 36 В переменного тока.

• Сопротивление контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции для варианта «3» — 750 В эффективного значения, что обеспечивает повышенную надежность при коммутации нагрузки.

Условия эксплуатации

• Диапазон рабочих температур для изделий с приемкой «СКК» — примерно от −45 °C до +55 °C, для изделий категории «ВП» может быть расширен до диапазона около −60…+85 °C.

• Количество коммутационных циклов достигает порядка 75 000, что делает данный тип тумблера подходящим для интенсивной эксплуатации.
