ПТ57-3-3В7.850.055-03 (5) Смоленский завод

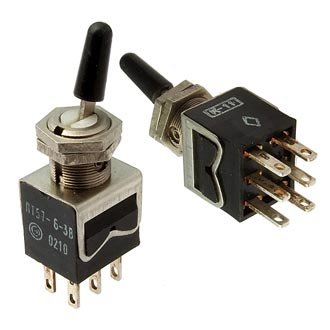

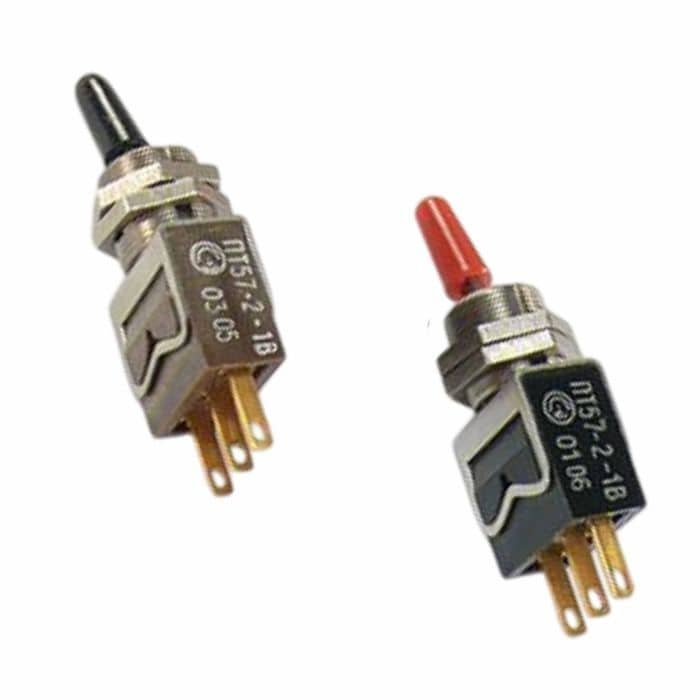

ПТ57‑3‑3В7.850.055‑03 (5) — это перекидной тумблер (наружный переключатель) производства Смоленского завода радиодеталей, относящийся к серии ПТ57, предназначенной для коммутации цепей в радио‑ и электронной аппаратуре.

Обозначение и исполнение

• «ПТ57» — тип тумблера, «3» после второго дефиса указывает типономинал по электрическим режимам (группа 3), а «В» — климатическое исполнение В (обычно для умеренного климата).

• Фрагмент «7.850.055‑03» означает колпачок (ручку) жёлтого цвета, а запись «(5)» в скобках обычно относится к варианту конструктивного или упаковочного исполнения по ТУ.

Назначение и режимы

Тумблер предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в стационарной и переносной радио‑ и электронной аппаратуре.

• Коммутируемый ток: примерно от 1·10⁻⁶ до 6,0 А при напряжении от 1·10⁻⁴ до 250 В (для типономинала 3).

• Электрическая прочность изоляции для изделий «‑3» — около 750 В эффективного значения переменного тока.

Климатические и эксплуатационные параметры

• Диапазон рабочих температур для изделий с приёмкой «СКК» — примерно от −45 °С до +55 °С; для изделий категории «ВП» диапазон расширяется (до −60…+85 °С).

• Сопротивление электрического контакта не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм.

• Количество коммутационных циклов — до порядка 75 000; срок сохраняемости без потери характеристик — до 10–15 лет в зависимости от категории качества.

Особенности Смоленского завода

Смоленский завод выпускает тумблеры ПТ57 по единому техническому описанию (ТУ), при этом конструкция и электрические характеристики едины для всей серии, а различаются главным образом конструктивное исполнение (ПТ57‑1, ПТ57‑3, ПТ57‑4 и т.п.) и цвет колпачков.
Типовой документ на изделие — ТУ, например, АУБК.642260.002, по которым завод обеспечивает соответствие параметрам по надёжности, климатическим условиям и электрическим режимам.
