ПТ57-3-3В7.850.055-04 (5) Смоленский завод

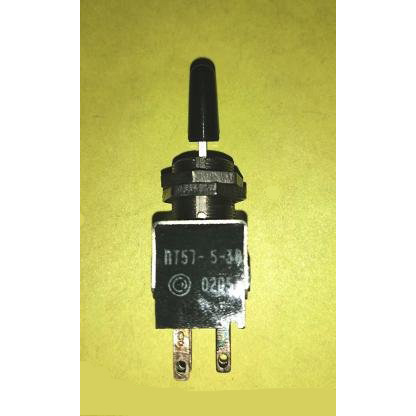

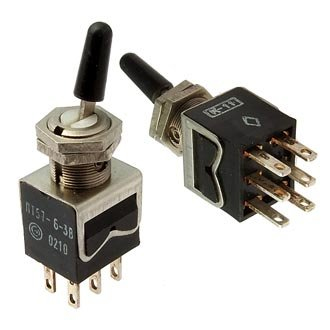

ТумблерПТ57‑3‑3В7.850.055‑04 (5) — это классический советский/российский переключатель‑тумблер, выпускаемыйСмоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей», сейчас это ПАО/ОАО в составе холдинга «Электрорадиодеталь») по ТУ АГ0.360.053ТУ и аналогичным документам.

Назначение и конструкция

Тумблер предназначен длякоммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радио‑ и электронной аппаратуре, измерительных приборах и промышленном оборудовании.
Конструктивно эторычажный переключатель с резьбовым вводом в панель, сручкой‑колпачком («рычагом») и контактной группой, рассчитанной на многократное коммутирование.

Расшифровка обозначения

Примерно так расшифровывается индекс:

• ПТ57 — тип тумблера (серия ПТ57).

• 3 (первый номер после ПТ57) — конструктивное исполнение корпуса и крепления.

• 3В — типономинал3 (режимы коммутации до 6 А при до 250 В) иклиматическое исполнение В (внутренние помещения, без особых требований к влагостойкости, ориентация в пространстве стандартная).

• 7.850.055‑04 — код колпачка‑ручки;‑04 указывает набелый цвет ручки, по принятой классификации для ПТ57.

Электрические и эксплуатационные параметры

Для ПТ57‑3‑3В типичны следующие параметры (в рамках ТУ на серию ПТ57):

• Коммутируемый ток —от 1 мкА до 6 А при напряженииот 0,1 мВ до 250 В постоянного или переменного тока частотой до 1000 Гц.

• Сопротивление контакта —не более 0,05 Ом ; сопротивление изоляции —не менее 1000 МОм.

• Электрическая прочность изоляции —750 В эффективного значения для исполнений «…‑3».

• Диапазон рабочих температур — примерноот −45 °C до +55 °C (для изделий по приемке «СКК»); изделия категории качества «ВП» рассчитаны на более широкий диапазон.

• Количество коммутационных циклов —до 75 000 включений/выключений.

Применение и особенности

Такой тумблер широко используется врадиоэлектронной аппаратуре, стационарных и бортовых устройствах, измерительных приборах и промышленных щитах.
Серия ПТ57 выпускается с разными конструктивами (1–11), типономиналами и цветами колпачков, поэтомуПТ57‑3‑3В7.850.055‑04 (5) — это конкретное исполнение сбелой ручкой , климатическим исполнением В и электрическим режимом «3» (до 6 А), предназначенное для монтажа в панели и многократного коммутирования силовых и сигнальных цепей.
