Описание

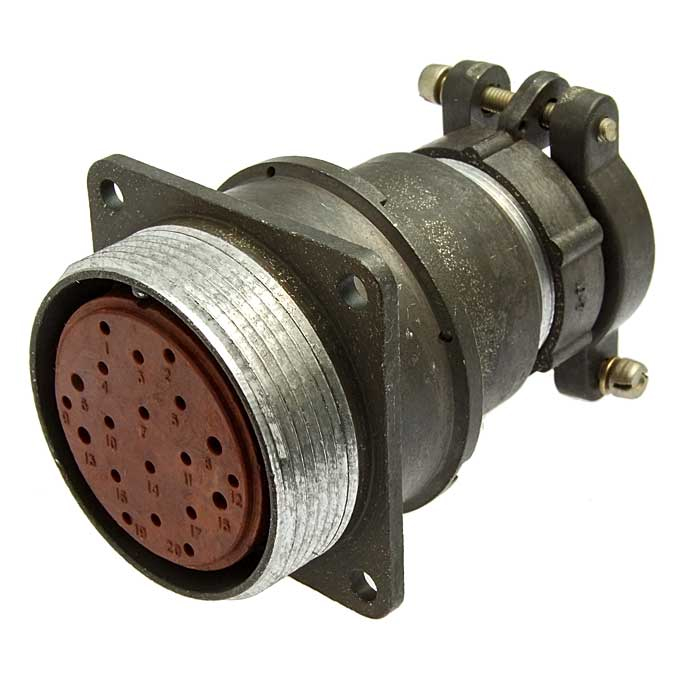

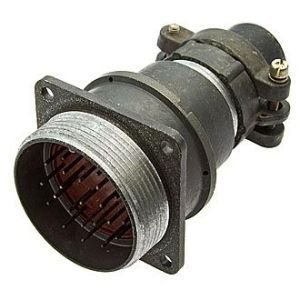

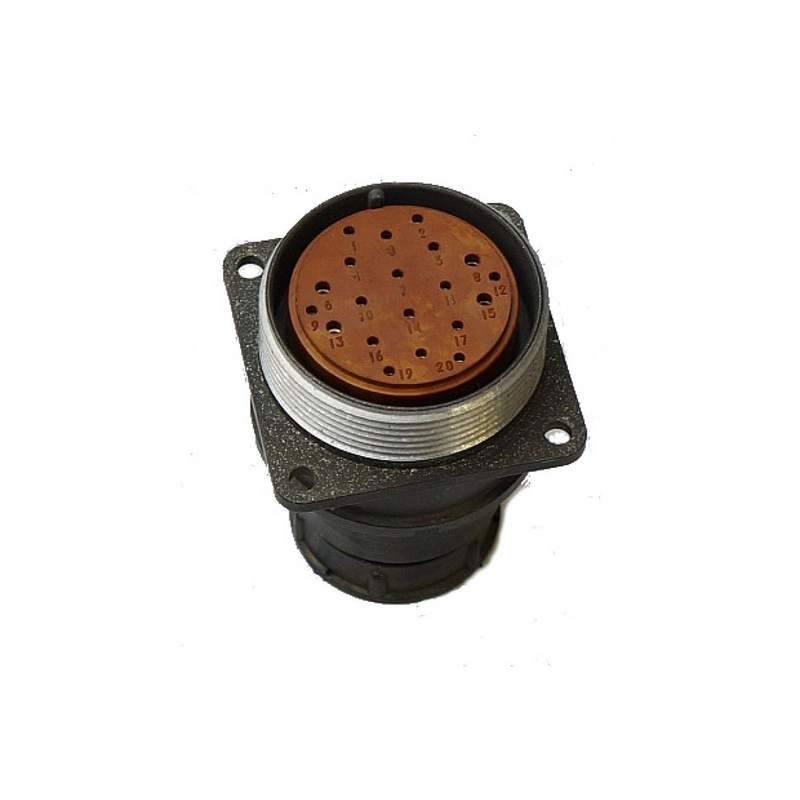

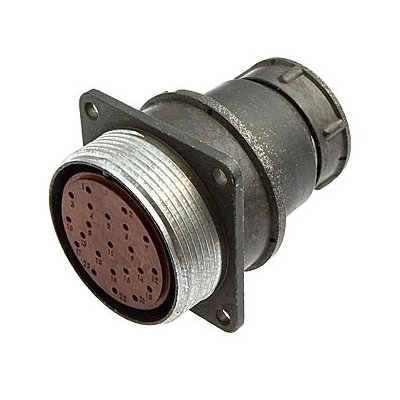

Соединители 2РМ36БПН20Г2В1
Соединители 2РМ36БПН20Г2В1 являются частью серии разъемов 2РМ, которые широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Ниже приведены основные характеристики и особенности этих соединителей:
Характеристики
Тип соединителя : Негерметичный, цилиндрический, низкочастотный.
Климатическое исполнение : УХЛ (всеклиматическое).
Температурный диапазон : от -60°C до +100°C.
Количество контактов : 20.
Сочетание контактов : Контакты ? 1,0 мм и 1,5 мм.
Покрытие контактов : Серебро.
Метод монтажа : Обжимка.
Сопротивление контактов : Не более 5 мОм.
Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.
Максимальное рабочее напряжение : Не более 560 В.
Максимальная токовая нагрузка на одиночный контакт : Не более 6 А.
Минимальная наработка : Не менее 5000 часов при 500 сочленениях-расчленениях.
Конструкция
Тип корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид концевой гайки : Для неэкранированного кабеля.
Часть соединителя : розетка (гнездо).
Эти соединители предназначены для внутреннего монтажа и могут использоваться в различных электрических цепях, включая цепи постоянного и переменного тока с частотой до 3 МГц.
2РМ36БПН20Г2В1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для неэкранированного кабеля. розетка оснащена 20 контактами, часть из которых имеет диаметр 1 мм, а часть — 1,5 мм. Контакты покрыты серебром, что обеспечивает хорошую проводимость и коррозионную стойкость.
Технические характеристики:
Токовая нагрузка :
Контакты диаметром 1 мм — до 5 А.
Контакты диаметром 1,5 мм — до 10 А.
Максимальная суммарная нагрузка — 100 А.
Электрическая прочность изоляции :
При напряжении 560 В — 1850 В.
При напряжении 700 В — 2300 В.
Усилие расчленения :
Не более 196,2 Н (25 кгс) для всего соединителя.
Для контактов диаметром 1 мм — 0,5 Н (0,05 кгс).
Для контактов диаметром 1,5 мм — 0,7 Н (0,07 кгс).
Минимальная наработка : 5000 часов.
Число сочленений-расчленений : 500.
Минимальный срок сохраняемости : 15 лет
Условия эксплуатации:
Температура : от -60°C до +100°C.
Влажность : до 98% при +25°C.
Вибрация : синусоидальная, частота от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?
Применение:
Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с неэкранированными кабелями и имеют климатическое исполнение УХЛ2.1.
