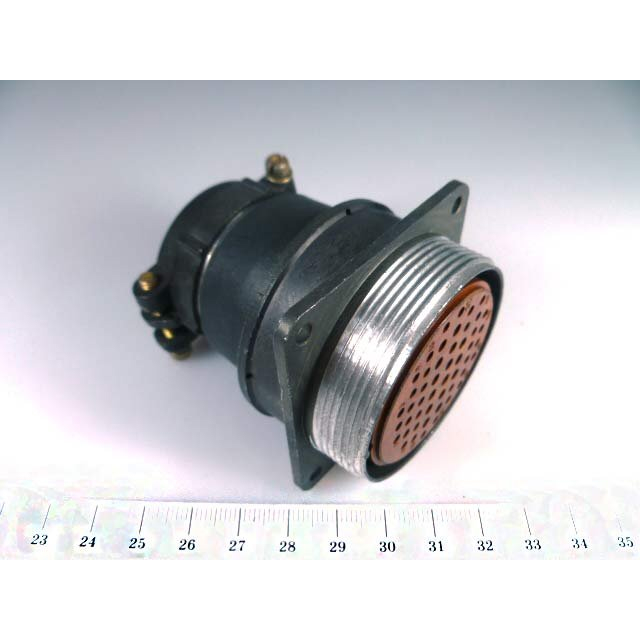

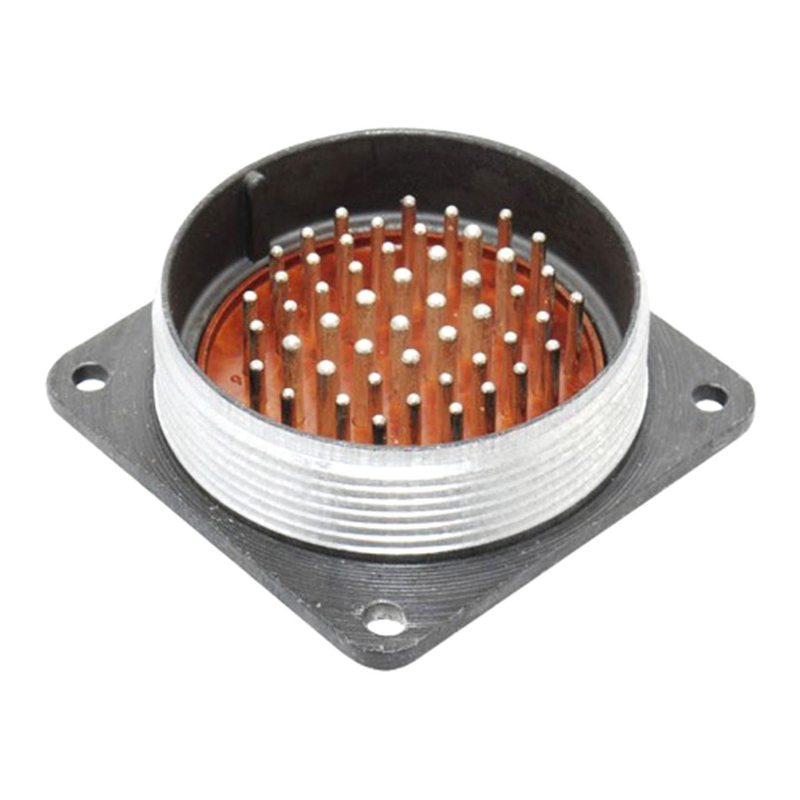

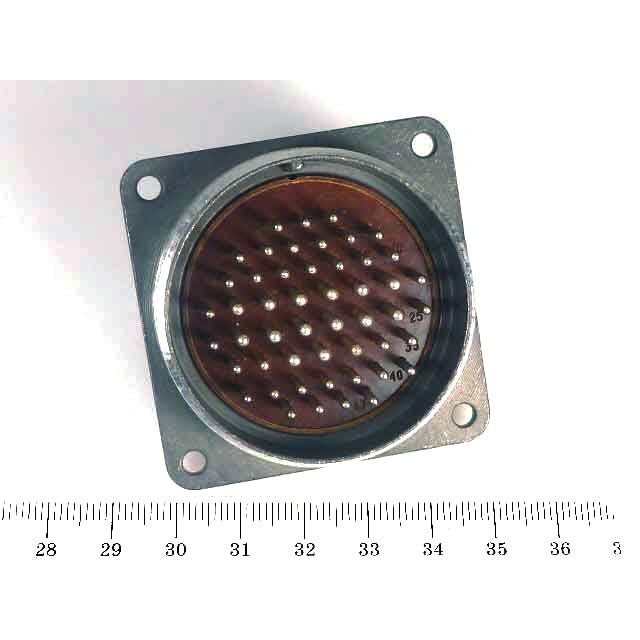

Соединитель 2РМДТ45Б50Г8В1В

Соединитель 2РМДТ45Б50Г8В1В представляет собой блочную розетку, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и может быть применен в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 45

• Вид корпуса : Блочный (приборный)

• Количество контактов : 50

• Часть соединителя : розетка (Г)

• Сочетание контактов : Контакты диаметром 1,5 мм и 2 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100° С

• Климатическое исполнение : Всеклиматическое, категория размещения 2.1.

Электрические характеристики

• Максимальное рабочее напряжение : 560 В

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1,5 мм: 5 А

  • Диаметром 2 мм: 7,5 А

• Максимальная суммарная нагрузка на соединитель : 260 А.

Механические и эксплуатационные характеристики

• Сопротивление контактов :

  • Диаметром 1,5 мм: не более 2,5 мОм

  • Диаметром 2 мм: не более 1,6 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Усилие расчленения соединителей : не более 392,4 Н (40 кгс)

• Число сочленений-расчленений : 500

• Минимальная наработка : 1000 часов

• Срок сохраняемости : до 15 лет при ?=99,5%.

Условия эксплуатации

• Температура среды : от -60° С до +100° С

• Смена температур : от -60° С до +180° С

• Повышенная относительная влажность : до 98% при +35° С

• Допустимая синусоидальная вибрация : от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

Соединители серии 2РМДТ, включая 2РМДТ45Б50Г8В1В, изготавливаются из специального сплава алюминия АЛ-11, а изоляторы выполнены из пресс-материала АГ-4.

Производитель : Элекон, год выпуска 1991.

Этот соединитель может использоваться в различных электронных устройствах, требующих надежного и прочного соединения.
