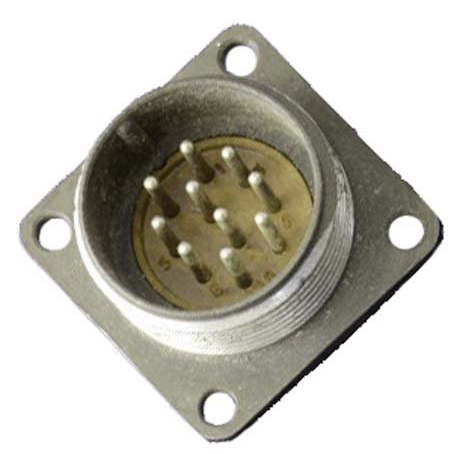

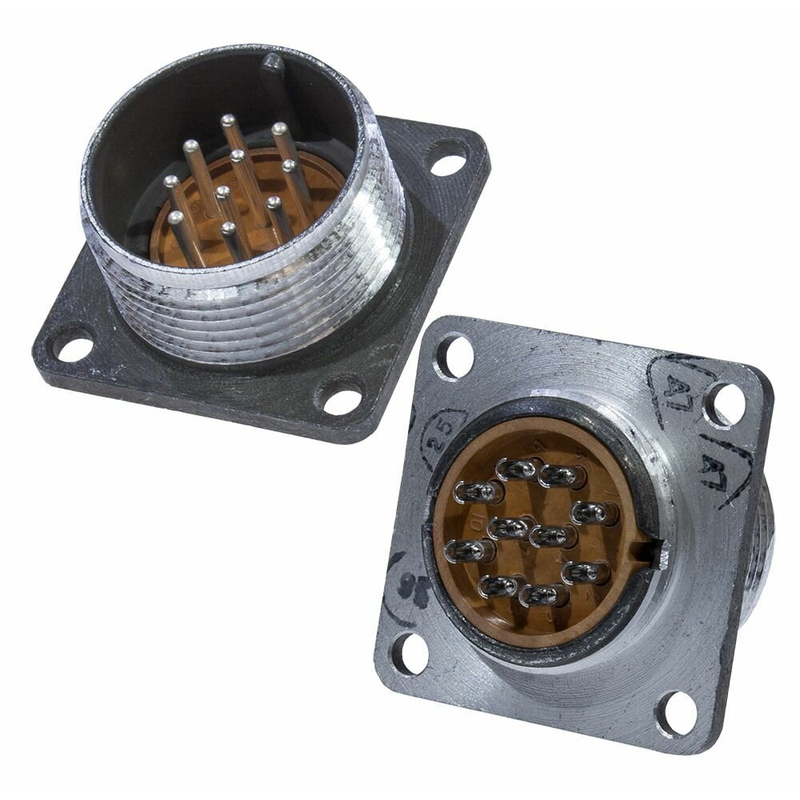

2РМД24БПН10Ш5В1 Вилка блочная

Разъём2РМД24БПН10Ш5В1 — это10‑контактная негерметичная приборная вилка блочного типа из серии 2РМД, предназначенная для низкочастотных соединений в электро‑ и радиоаппаратуре общего назначения и промышленных изделий.

Расшифровка обозначения

• 2РМД — тип соединителя (цилиндрический низкочастотный разъём серии 2РМД).

• 24 — условный размер корпуса (посадочный диаметр ≈ 24 мм).

• Б — корпус приборный блочный (монтируется в прибор, с фланцем/лапкой).

• ПН — негерметичная вилка с прямым патрубком (установка в панель).

• 10Ш5 — 10 извлекаемых штекерных контактов диаметром 1,5 мм.

• В — покрытие контактов серебром.

• 1 — теплостойкость до +100 °C.

Основные характеристики

• Токовая нагрузка: до10 А на один контакт , суммарно до~83 А на весь соединитель.

• Напряжение: до560 В переменного и постоянного тока.

• Сопротивление контакта: не более2,5 мОм.

• Сопротивление изоляции: не менее5000 МОм.

• Ёмкость между контактами: не более6 пФ.

Климатика и условия эксплуатации

• Рабочий диапазон температур: примерно–60…+100 °C.

• Климатическое исполнение:УХЛ2.1 (умеренный и холодный климат, эксплуатация в помещениях и на открытом воздухе с защитой от прямых атмосферных воздействий).

• Выдерживает влажное тепло, иней/росу, озон, а также воздействие вибрации и линейных ускорений, характерные для промышленного оборудования.

Применение и особенности

• Используется какблоковая приборная вилка для монтажа в панели/панельные разъёмы в радиоэлектронной аппаратуре, промышленных пультах и распределительных щитах.

• Вилка выполнена внегерметичном исполнении объемного монтажа , без патрубка розеточной части, что позволяет устанавливать её в корпус прибора как отдельный модуль.

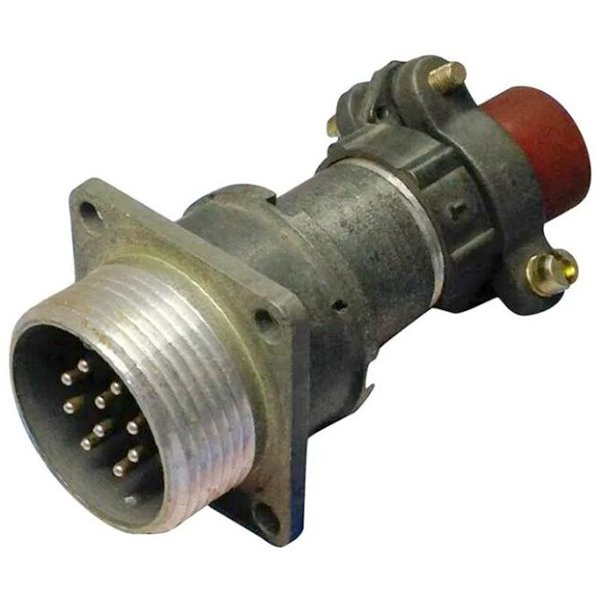

• Ответной частью служит соответствующаярозетка серии 2РМД (блоковая или кабельная) с аналогичным числом контактов и типом покрытия.
