2РМД24КПН10Г5В1Л

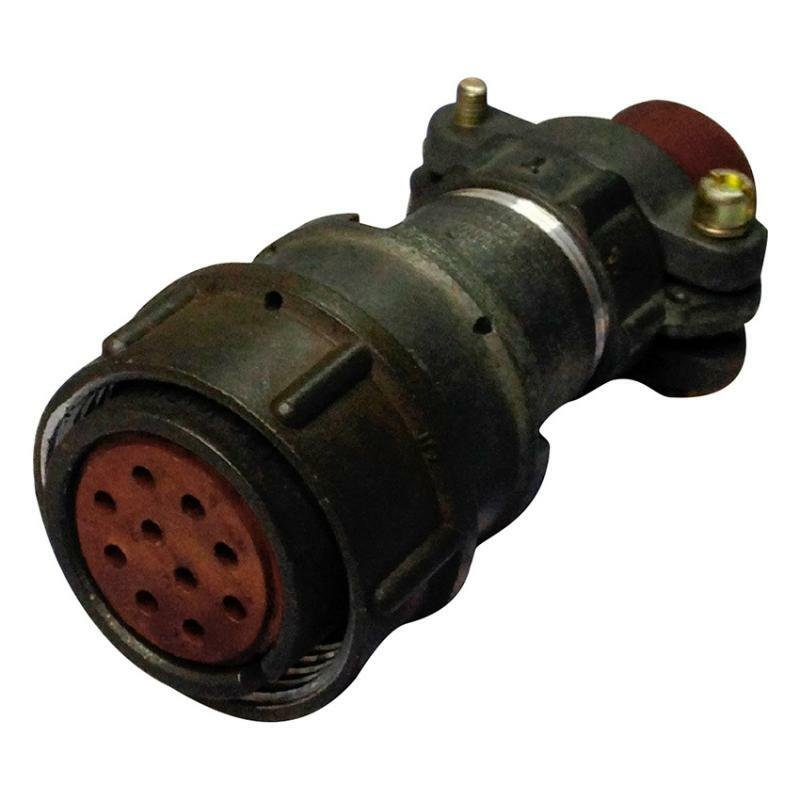

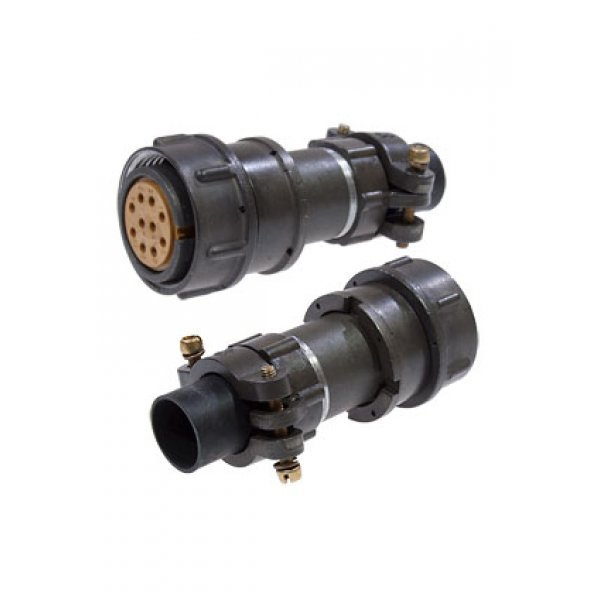

2РМД24КПН10Г5В1Л — это цилиндрический низкочастотный негерметичный электрический соединитель, относящийся к серии 2РМД и предназначен для коммутации цепей постоянного и переменного тока.

Назначение и область применения

Соединитель используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до порядка 500–700 В, в зависимости от конкретного исполнения и условий эксплуатации. Такие разъёмы типичны для промышленной аппаратуры, АСУ, измерительных и контрольных приборов, а также для монтажа в условиях, где не требуется герметичность.

Конструкция и типоразмер

• Серия: 2РМД — цилиндрические низкочастотные разъёмы с резьбовым сочленением.

• Исполнение: кабельная розетка (КПН), то есть часть разъёма, которая монтируется на кабель, а не на корпус прибора.

• Диаметр корпуса: 24 мм (посадочный размер), что указывается в обозначении цифрами после «2РМД».

• Количество контактов: 10 контактов круглой формы.

Электрические и климатические характеристики

• Рабочее напряжение: порядка 500–560 В, с возможностью кратковременной работы при более высоких значениях (до примерно 700 В в некоторых условиях).

• Токовая нагрузка: до 50 А на контакты, что позволяет использовать разъём в цепях с относительно высокими токами.

• Сопротивление изоляции: не менее 1000 МОм, что обеспечивает высокую помехоустойчивость и надёжность изоляции.

• Температурный диапазон: от примерно −60 до +100 °C, что позволяет применять разъём в достаточно жёстких климатических условиях.

• Количество циклов сочленения разъёмов: около 500 циклов, что задаёт минимальную механическую долговечность при многократных подключениях и отключениях.

Дополнительные особенности

Разъём не герметичный, поэтому не предназначен для работы в условиях, где требуется защита от влаги или пыли под давлением. Материалы корпуса и изолятора позволяют обеспечить сохраняемость порядка 25 лет при хранении и гарантированную наработку до нескольких тысяч часов в рабочих режимах.
