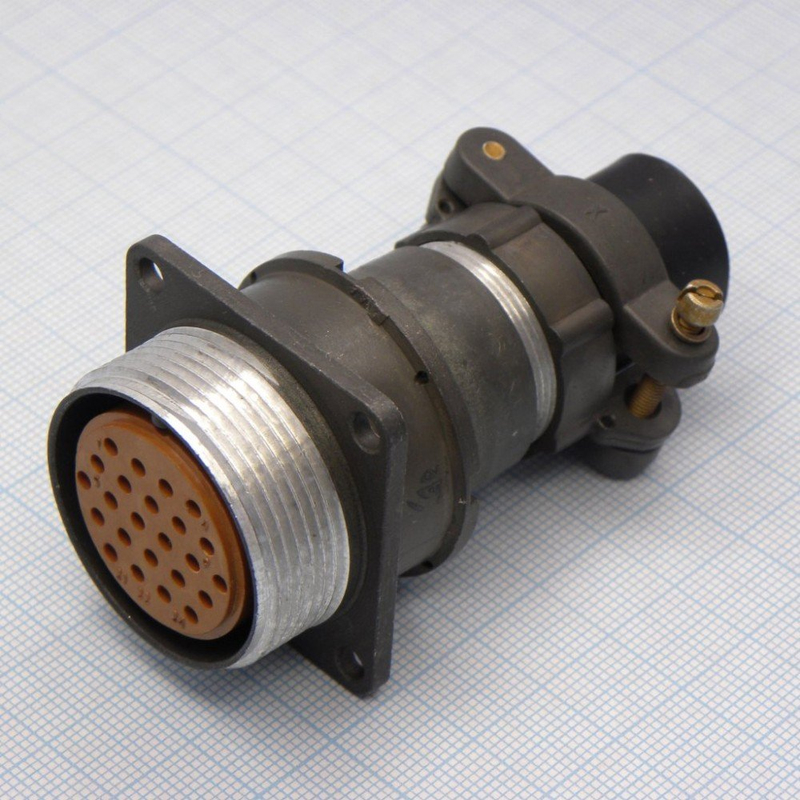

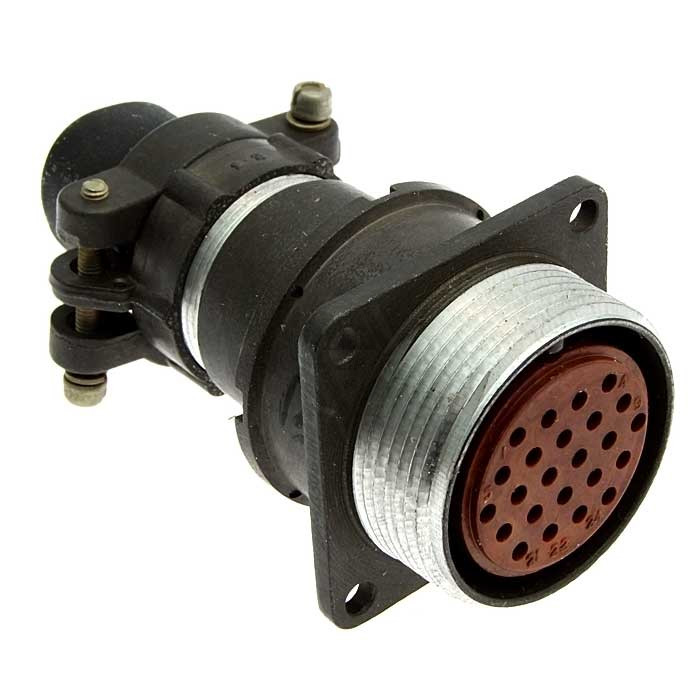

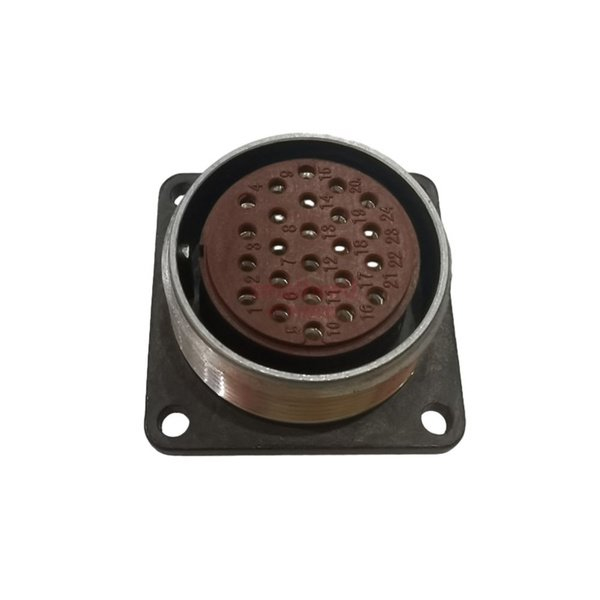

2РМД30БПН24Г5В1 — это блочная розетка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока. Она относится к серии 2РМД, которая включает в себя низкочастотные цилиндрические негерметичные соединители для внутреннего объемного монтажа.

Технические Характеристики

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 30.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Г — розетка.

• Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100° С.

Технические Параметры

• Максимальная токовая нагрузка на контакт : 7 А.

• Суммарная токовая нагрузка на соединитель : 140 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : до 1850 В в нормальных условиях.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 6 пФ.

• Усилие расчленения : не более 235,44 Н.

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : до 500 раз.

• Срок сохраняемости : не менее 15 лет.

Условия Эксплуатации

• Рабочая температура : от -60° С до +100° С.

• Предельная температура : от -60° С до +70° С.

• Относительная влажность : до 98% при +25° С.

• Атмосферное давление : от 133,32·10^-12 Па до 506 кПа.

• Вибрация : диапазон частот от 1 до 5000 Гц, ускорение до 490 м/с?.

• Механические удары : одиночные до 5000 м/с?, многократные до 1000 м/с?.

Эта розетка используется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей и выдерживает различные климатические и механические воздействия.
