Описание

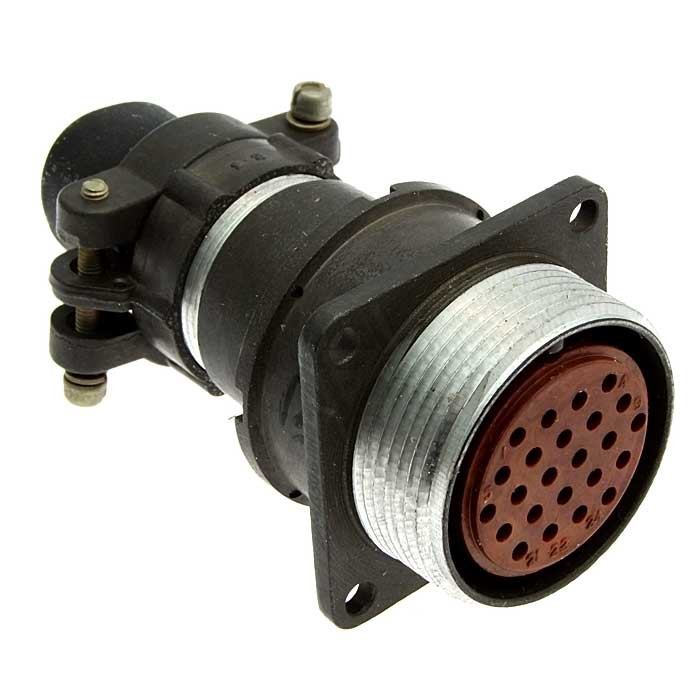

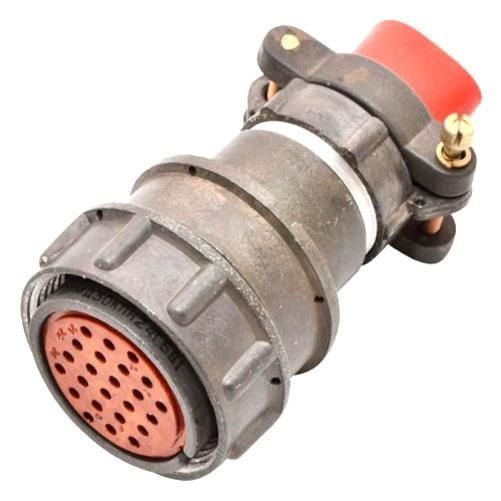

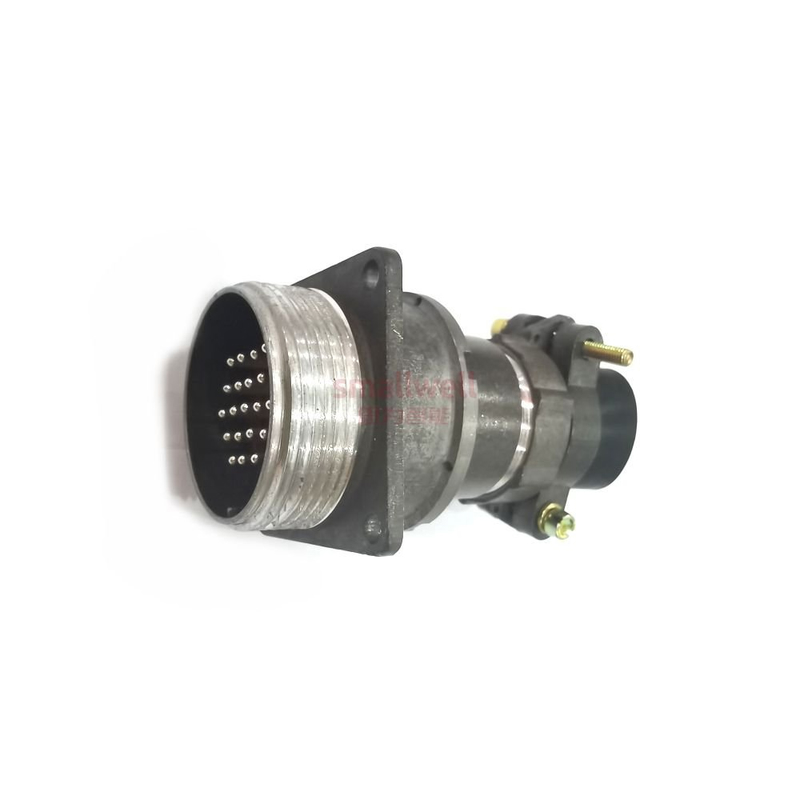

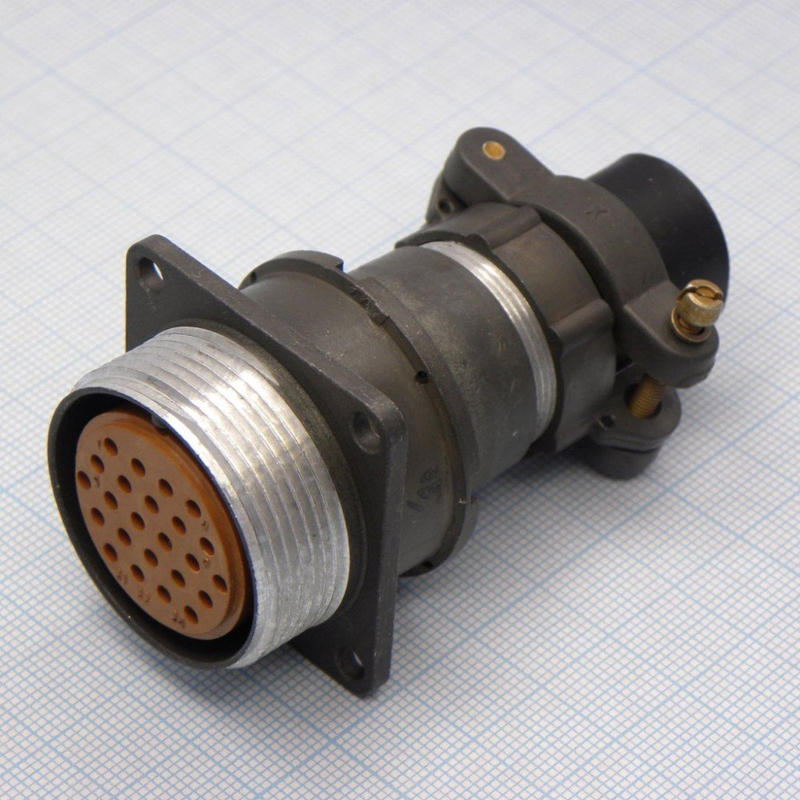

2РМД30БПН24Ш5А1
2РМД30БПН24Ш5А1 — это блочная вилка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Она имеет серебряное или золотое покрытие контактов, но в данном случае обозначение \"А\" указывает на золотое покрытие контактов.
Технические характеристики
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 30.
Вид корпуса : Блочный (приборный).
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 24.
Часть соединителя : вилка.
Обозначение сочетания контактов : Все контакты диаметром 1,5 мм.
Покрытие контактов : Золото (обозначение \"А\").
Теплостойкость : До +100° С (обозначение \"1\").
Применение
Эта вилка используется для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Сочленение вилки с розеткой осуществляется резьбовым способом, а поляризация корпусов — одношпоночная.
Технические параметры
Максимальное рабочее напряжение : Не более 560 В для разъемов с 24 контактами.
Максимальная рабочая частота : До 3 МГц.
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.
Рабочая температура : От -60° С до +100° С.
2РМД30БПН24Ш5А1 — это блочная вилка, предназначенная для использования в электрических цепях как постоянного, так и переменного тока. Она относится к серии соединителей 2РМД, которые широко применяются в различных электротехнических устройствах, включая военное оборудование.
Технические характеристики:
Тип соединителя: 2РМД.
Условный размер: 30.
Тип корпуса: Блочный (Б).
Тип патрубка: Прямой (П).
Гайка патрубка: Для неэкранированного кабеля (Н).
Количество контактов: 24.
Тип разъема: вилка (Ш).
Сочетание контактов: Все контакты диаметром 1,5 мм (5).
Покрытие контактов: Золотое (А).
Теплостойкость: +100° С.
Электрические характеристики:
Максимальная токовая нагрузка на одиночный контакт: 7 А.
Суммарная токовая нагрузка на соединитель: 140 А.
Максимальное рабочее напряжение: 560 В.
Максимальное испытательное напряжение: 1850 В в нормальных климатических условиях.
Механические и климатические характеристики:
Сопротивление контактов: Не более 2,5 мОм.
Сопротивление изоляции: Не менее 5000 МОм.
Емкость между контактами: Не более 6 пФ.
Усилие расчленения: Не более 235,44 Н.
Рабочая температура: От -60° С до +100° С.
Предельная температура: От -60° С до +70° С.
Относительная влажность: До 98% при +25° С.
Синусоидальная вибрация: Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.
Механический удар: Пиковое ускорение до 5000 м/с? для одиночного удара и до 1000 м/с? для многократного удара.
Прочие характеристики:
Минимальная наработка: 5000 часов.
Максимальное количество сочленений-расчленений: 500 раз.
Минимальный срок сохраняемости: 15 лет.
Сочленение: Резьбовое.
Поляризация корпусов: Одношпоночная.
Длина патрубка: 62,5 мм.
Масса патрубка: Не более 34,5 г.
Этот тип разъемов используется в различных отраслях промышленности благодаря своей надежности и способности работать в широком диапазоне температур и условий эксплуатации.
