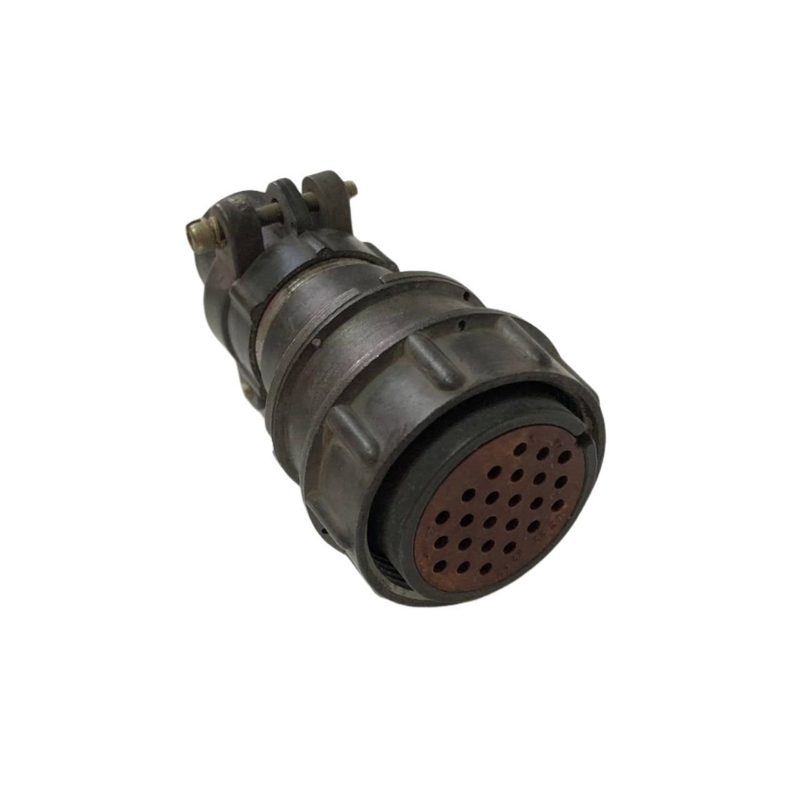

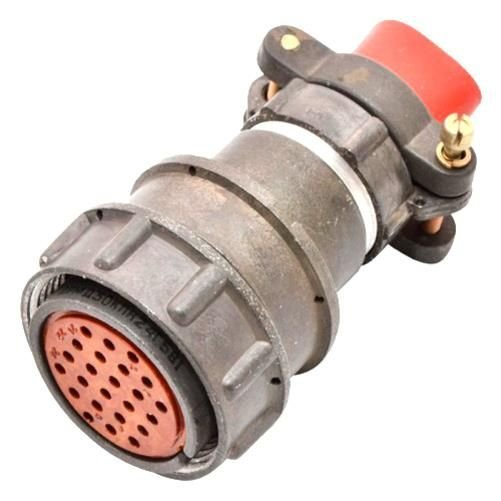

Разъем 2РМД30КПН24Г5В1Л представляет собой кабельную розетку, которая относится к категории малогабаритных соединителей. Основные технические характеристики этого разъема включают:

• Тип соединителя : Негерметичный, что означает отсутствие защиты от влаги и пыли.

• Климатика : УХЛ, что соответствует умеренно-холодному климату, подходящему для использования в средних температурных условиях.

• Количество контактов : Варианты с 8 или 24 контактами, что позволяет использовать его в различных приложениях, требующих разного количества соединений.

• Рабочее напряжение : Определяется для разъемов с 24 контактами, но точные значения не указаны в доступных источниках.

Этот разъем используется в электронных устройствах для обеспечения надежного соединения кабелей и может применяться в различных областях, где требуется компактное и надежное подключение.

Разъем2РМД30КПН24Г5В1Л представляет собой кабельную розетку, предназначенную для ручного соединения цилиндрических разъемов внутреннего объемного монтажа. Он используется для соединения электрических цепей с нагрузкой до 260 А и 700 В, хотя для конкретного типа с 24 контактами максимальное рабочее напряжение составляет не более 560 В.

Технические характеристики:

• Тип соединителя : Негерметичный, климатика УХЛ.

• Количество контактов : 8 или 24.

• Рабочее напряжение для разъемов с 24 контактами: Не более 560 В.

• Максимальная токовая нагрузка на одиночный контакт диаметром 1,5 мм: Не более 7 А.

• Общая максимальная токовая нагрузка для разъемов с 24 контактами: Не более 140 А.

• Сопротивление контактов :

  • Контакты диаметром 1,5 мм: Не более 0,0025 Ом.

  • Контакты диаметром 2 мм: Не более 0,0016 Ом.

  • Контакты диаметром 3 мм: Не более 0,0008 Ом.

• Материал контактов : Золото / серебро.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Синусоидальная вибрация : Диапазон частот 1...5000 Гц, ускорение 490 м/с?.

• Механический удар :

  • Одиночного действия: Ускорение 5000 м/с?.

  • Многократного действия: Ускорение 1000 м/с?.

• Атмосферное пониженное давление : 133,32*10^-12 Па.

• Повышенная относительная влажность воздуха при температуре +40°C: 98%.

• Рабочая температура окружающей среды : -60...+100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет

Расшифровка обозначения:

• 2РМД : Тип соединителя.

• 30 : Условный размер корпуса.

• К : Вид корпуса — кабельный.

• П : Вид патрубка — прямой.

• Н : Вид гайки патрубка — для неэкранированного кабеля.

• 24 : Количество контактов.

• Г : Часть соединителя — розетка.

• 5 : Обозначение сочетания контактов — все контакты диаметром 1,5 мм.

• В : Покрытие контактов — серебро.

• 1 : Теплостойкость — до 100°C.

• Л : Левая розетка (только для проходных вилок)
