Описание

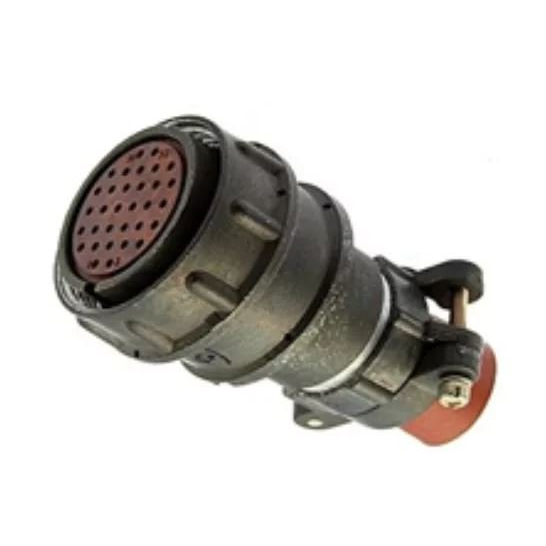

Соединители 2РМД33КПН32Ш5В1
Соединители 2РМД33КПН32Ш5В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного тока. Они используются в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Основные характеристики:
Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.
Условный размер корпуса : 33.
Вид корпуса : Кабельный.
Вид патрубка : Прямой.
Вид гайки патрубка : Для неэкранированного кабеля.
Количество контактов : 32.
Часть соединителя : вилка.
Сочетание контактов : Все контакты диаметром 1,5 мм.
Покрытие контактов : Серебро.
Теплостойкость : До 100°C.
Технические параметры:
Максимальное рабочее напряжение : До 560 В.
Максимальная рабочая частота : До 3 МГц.
Токовая нагрузка на одиночный контакт : До 6 А.
Сопротивление контактов : Не более 2,5 мОм.
Сопротивление изоляции : Не менее 5000 МОм.
Электрическая прочность изоляции : 1850 В.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.
Условия эксплуатации:
Диапазон рабочих температур : От -60°C до +100°C.
Синусоидальная

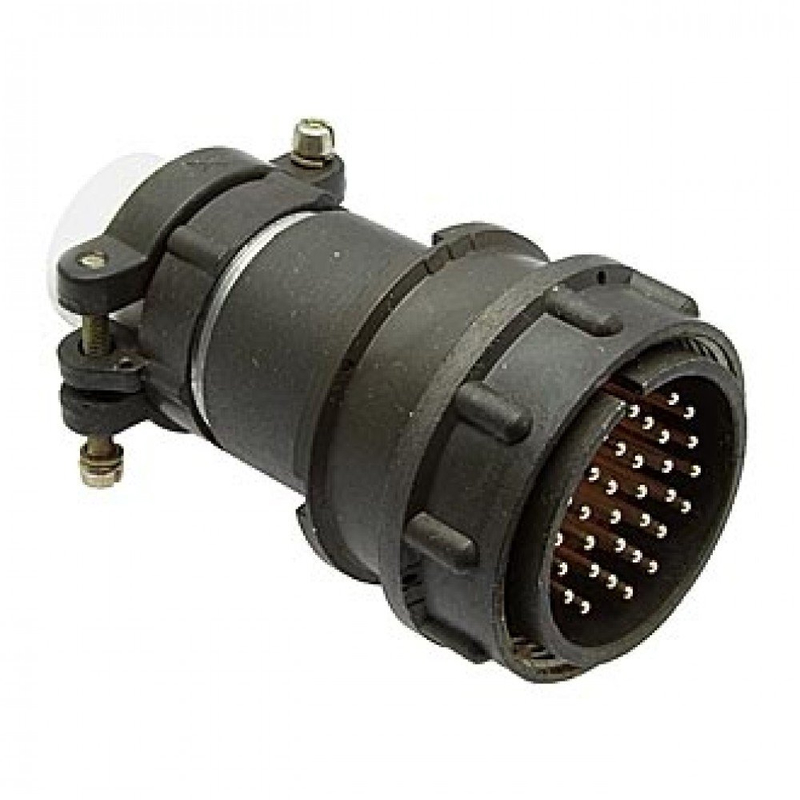

Разъем2РМД33КПН32Ш5В1 представляет собой цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения и разъединения электрических цепей. Он широко используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.
Основные характеристики:
Тип соединителя: 2РМД.
Способ монтажа: Обжимка или пайка на кабель.
Форма контактов: Прямые.
Количество контактов: 32.
Диаметр контактов: 1 мм.
Материал корпуса: Металл.
Покрытие контактов: Серебро.
Максимальное рабочее напряжение: До 560 В.
Токовая нагрузка на один контакт: В разных источниках указывается от 6 до 8 А, суммарный ток на соединитель может достигать 160 А.
Тип сочленения: Резьбовое.
Климатическое исполнение: В.
Рабочая температура: От -60 до +100°С.
Сопротивление изоляции: Не менее 1000 МОм.
Минимальная наработка: 1000 часов.
Срок сохраняемости: 15 лет.
Структура условного обозначения:
2РМД — тип соединителя.
33 — условный размер корпуса.
К — вид корпуса (кабельный).
П — вид патрубка (прямой).
Н — вид гайки патрубка (для неэкранированного кабеля).
32 — количество контактов.
Ш — часть соединителя вилка.
5 — обозначение сочетания контактов.
В — покрытие контактов (серебро).
1 — максимально допустимая температура окружающей среды (100°С).
Этот разъем используется для соединения длинных электрических цепей и может применяться в различных радиоэлектронных устройствах.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
