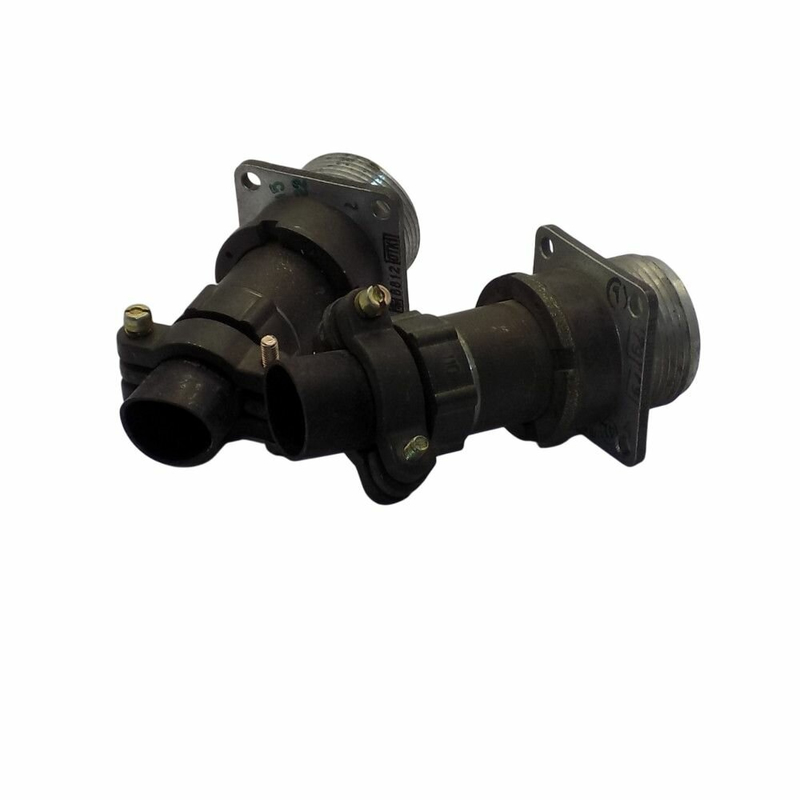

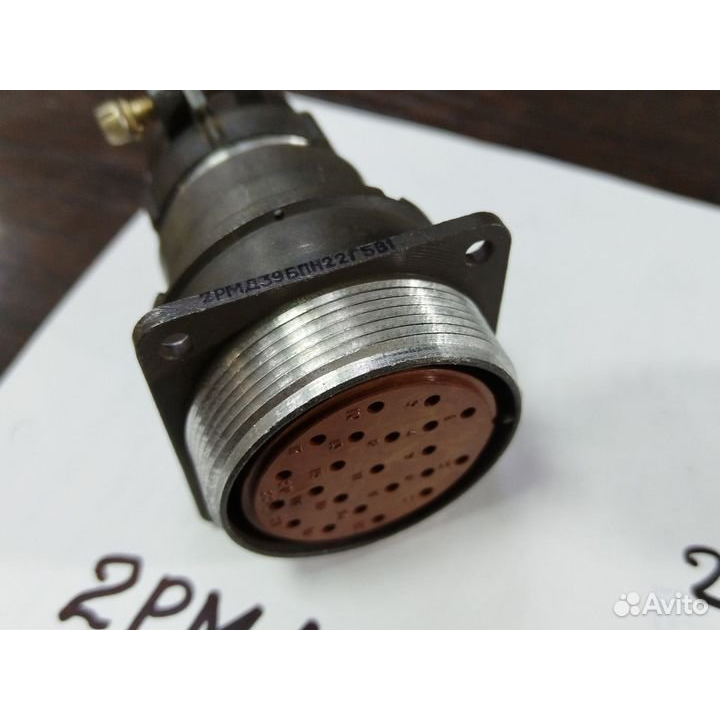

2РМД39БПН22Г5В1 с пометкой «5» — это типовая розетка серии 2РМД39, относящаяся к круглым цилиндрическим соединителям ручного соединения для внутреннего объемного монтажа. Ниже — краткий технический обзор по‑русски.

Назначение и применение

Разъём предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в промышленной и радиоэлектронной аппаратуре, включая изделия военного и специального назначения. Соединители 2РМД39 используются как блочные (встраиваемые в панели приборов) и кабельные, обеспечивая надёжный контакт при вибрациях и перепадах температур.

Основные параметры

• Количество контактов: 22.

• Рабочее напряжение: до 700 В постоянного тока и до 560 В переменного.

• Максимальный ток на один контакт: до 8 А; суммарный ток — до 146 А.

• Сопротивление контакта: не более 2,5 мОм (для контактов диаметром 1,5 мм).

• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

• Емкость между контактами: не более 6 пФ.

Интерпретация индекса «5»

В обозначении «5» указывает на типовое сочетание контактов по диаметру: все контакты в данном исполнении имеют диаметр 1,5 мм. Последние символы «В1» означают:

• В — серебряное покрытие контактных поверхностей,

• 1 — теплостойкость до +100 °C.

Конструкция и условия эксплуатации

Корпус разъёма цилиндрический, соединение с партнёром — резьбовое, с одношпоночной поляризацией для исключения ошибочного стыкования. Соединитель относится к всеклиматическому исполнению, устойчив к широкому диапазону температур, вибрациям и ударным нагрузкам, что позволяет применять его в бортовой и мобильной аппаратуре. Срок сохраняемости без коррозии и потери электрических характеристик обычно задаётся не менее 15 лет.
