2РМД42КУЭ45Ш5В1 – это цилиндрический низкочастотный негерметичный соединитель, который используется для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц. Он применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

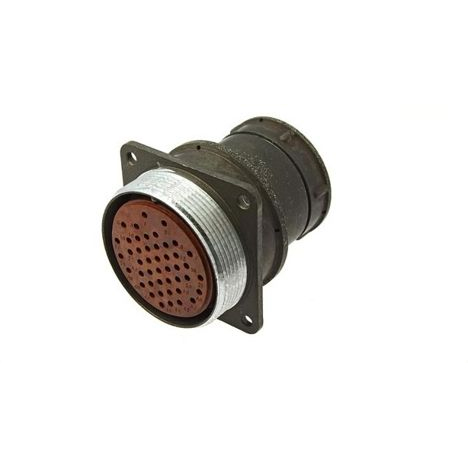

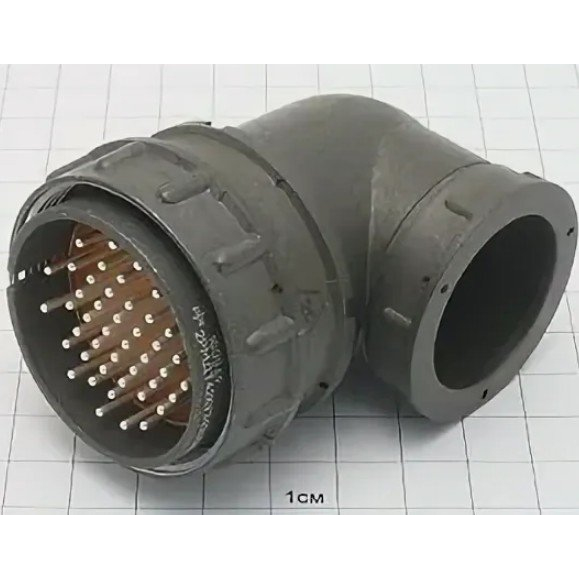

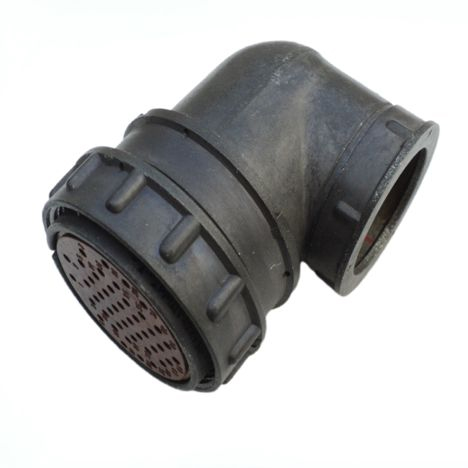

Соединитель 2РМД42КУЭ45Ш5В1 состоит из двух частей: вилки и розетки. вилка 2РМД42КУЭ45Ш5В1 — это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля.

Расшифровка условного обозначения 2РМД42КУЭ45Ш5В1 :

• 2РМД – тип соединителя. Соединители типа 2РМТ, 2РМДТ предназначены для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц).

• 42 – условный размер корпуса.

• К – вид корпуса: К – кабельный.

• У – вид патрубка: У – угловой.

• Э – вид гайки патрубка: Э – для экранированного кабеля.

• 45 – количество контактов.

• Ш – часть соединителя: Ш – вилка.

• 5 – обозначение сочетания контактов, все контакты ? 1,5мм.

• В – покрытие контактов: В – серебро.

• 1 – теплостойкость: 1 – 100°С.

Соединители 2РМД изготавливаются в восьми конструктивных исполнениях по 13 типономиналов каждого исполнения, всего 718 типоконструкций. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты могут быть покрыты серебром или золотом. Предназначены для монтажа с экранированными или неэкранированными кабелями (проводами), при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов производится методом пайки.

Технические характеристики разъемов типа 2РМД42 :

• Тип соединителя: негерметичный, климатика УХЛ

• Количество контактов: 45

• Рабочее напряжение, не более: 700 / 560 В

• Максимальная токовая нагрузка на одиночный контакт, не более: 5 А

• Максимальная токовая нагрузка общая, не более: 187 А

• Сопротивление контактов: 5 МОм

• Материал контактов: золото / серебро

• Емкость между контактами, не более: 6 пФ

• Сопротивление изоляции в нормальных климатических условиях, не менее: 5000 МОм

• Синусоидальная вибрация, диапазон частот: 1...5000 Гц

• Синусоидальная вибрация, ускорение: 490 (50) м/с2 (g)

• Механический удар, одиночного действия с ускорением: 5000 (500) м/с2 (g)

• Механический удар, многократного действия с ускорением: 1000 (100) м/с2 (g)

• Атмосферное пониженное давление: 133,32*10-12 (10-12) Па (мм рт.ст.)

• Повышенная относительная влажность воздуха при температуре +40°C: 98 %

• Рабочая температура окружающей среды: -60...+100 °C

• Минимальная наработка: 1000 часов

• Максимальное количество сочленений-расчленений: 500 раз

• Гарантийный срок хранения: 15 лет

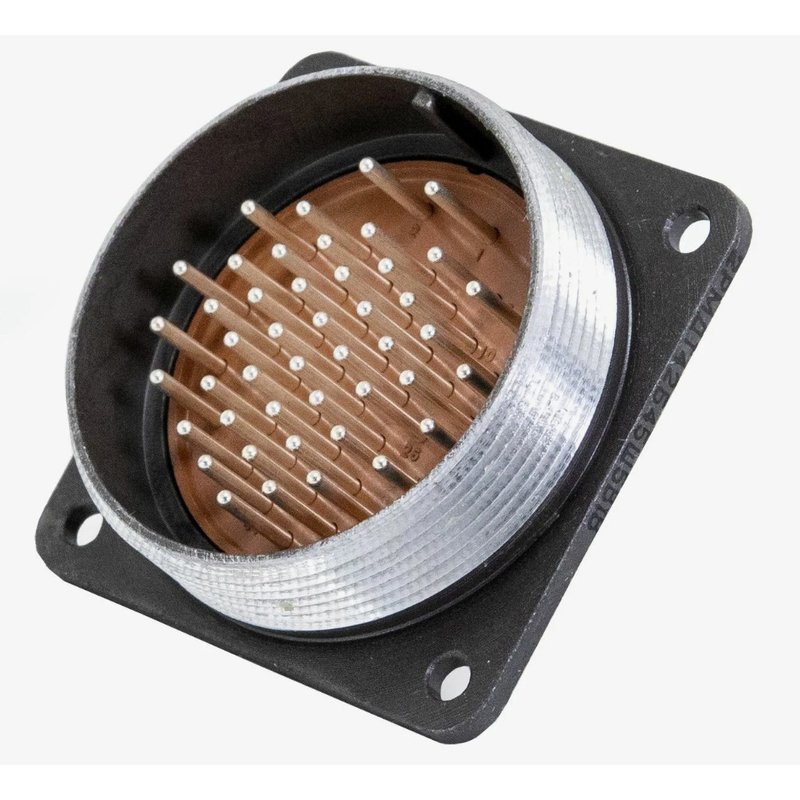

Ответной частью для вилки 2РМД42КУЭ45Ш5В1 являются розетки :

• 2РМД42Б45Г5А1

• 2РМД42Б45Г5А1Б

• 2РМД42Б45Г5В1

• 2РМД42Б45Г5В1Б

• 2РМД42БПН45Г5А1

• 2РМД42БПН45Г5В1

• 2РМД42БПЭ45Г5А1

• 2РМД42БПЭ45Г5В1

• 2РМДТ42Б45Г5А1В
