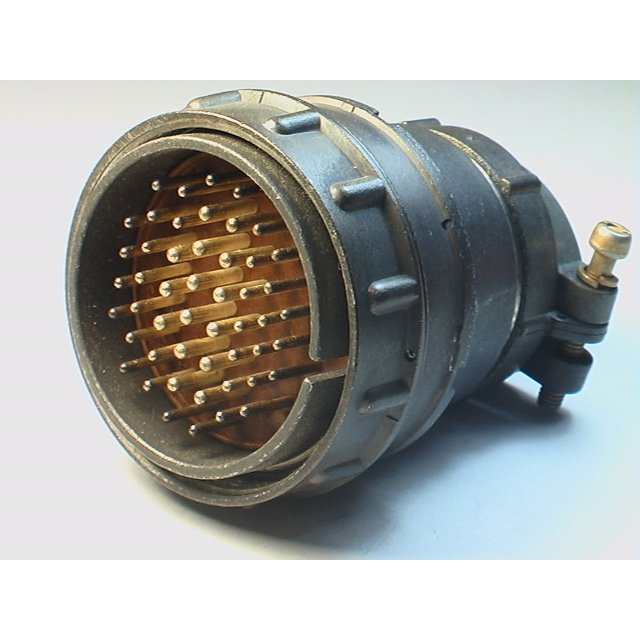

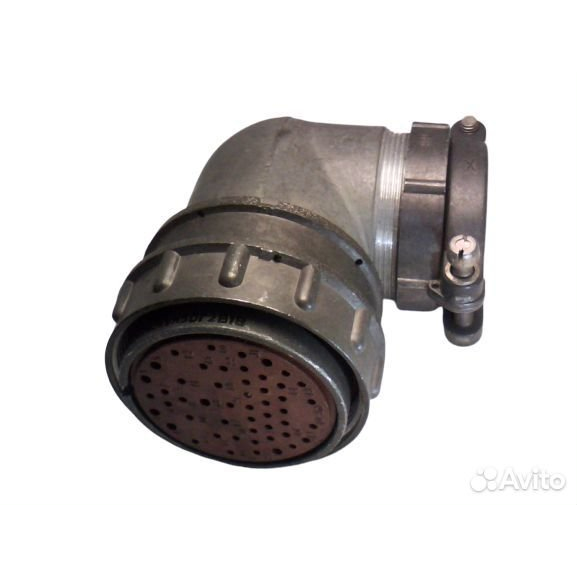

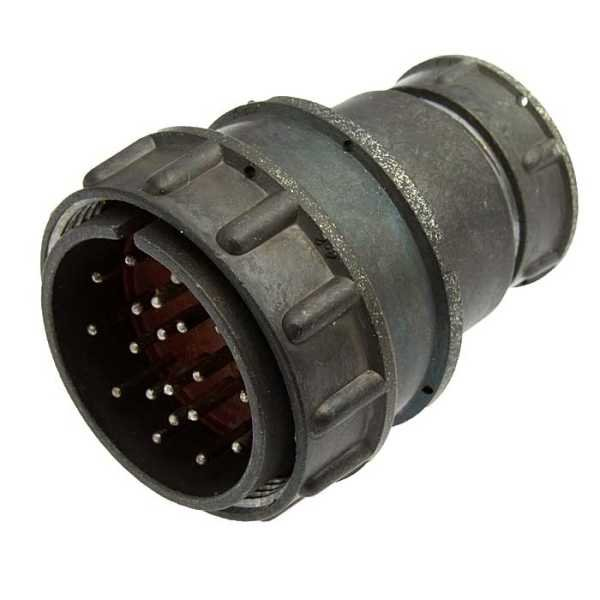

2РМД45 кожух КПЭ

Разъем 2РМД45 с обозначением «КПЭ» относится к группе цилиндрических соединителей серии 2РМД, предназначенных для работы в электрических цепях постоянного и переменного тока (в том числе до частот порядка единиц МГц) в сочетании с экранированными кабелями. Такой тип разъема используется в промышленной, энергетической и транспортной технике, в том числе на объектах с повышенными требованиями к вибростойкости и ударостойкости.

Что означает обозначение 2РМД45КПЭ

• 2РМД – тип соединителя: цилиндрический разъем ручного соединения, предназначен для внутреннего объемного монтажа.

• 45 – условный размер корпуса (диаметр резьбы и габаритов разъема).

• К – кабельный корпус (вилка или розетка, кабельная часть).

• П – прямой патрубок для кабеля.

• Э – патрубок с гайкой, рассчитанный именно на экранированный кабель; экран кабеля электрически соединяется с корпусом разъема.

Назначение и особенности кожуха

Кожух в обозначении 2РМД45КПЭ относится к кабельной части разъема и служит для защиты контактной части, экранирования линии и обеспечения надежного сочленения с ответным разъемом (обычно также 2РМД или 2РМДТ того же размера). Кожух обеспечивает механическую защиту патрубка и кабеля, а также герметизацию по месту соединения за счет уплотнений и резьбовой гайки.

В таких соединителях реализуется «экран – корпус»: заземленный экран кабеля соединяется с металлическим корпусом, что снижает влияние внешних электромагнитных помех и повышает электромагнитную совместимость оборудования.

Условия эксплуатации и установки

Разъемы 2РМД45КПЭ рассчитаны на работу при значительных перепадах температур (обычно от примерно −60 до +100 °C окружающей среды) и в условиях повышенной влажности, что позволяет применять их в открытых и сложных промышленных условиях. Конструкция предусматривает многократные сочленения–расчленения (до нескольких сотен циклов), а соединитель выдерживает значительные вибрационные и ударные нагрузки, что важно для железнодорожной, авиационной и энергетической техники.

Установка производится за счет резьбового соединения корпусов разъемов и зажима экрана кабеля через гайку патрубка, что обеспечивает надежный электрический контакт «экран–корпус» и механическую фиксацию кабеля.
