Описание

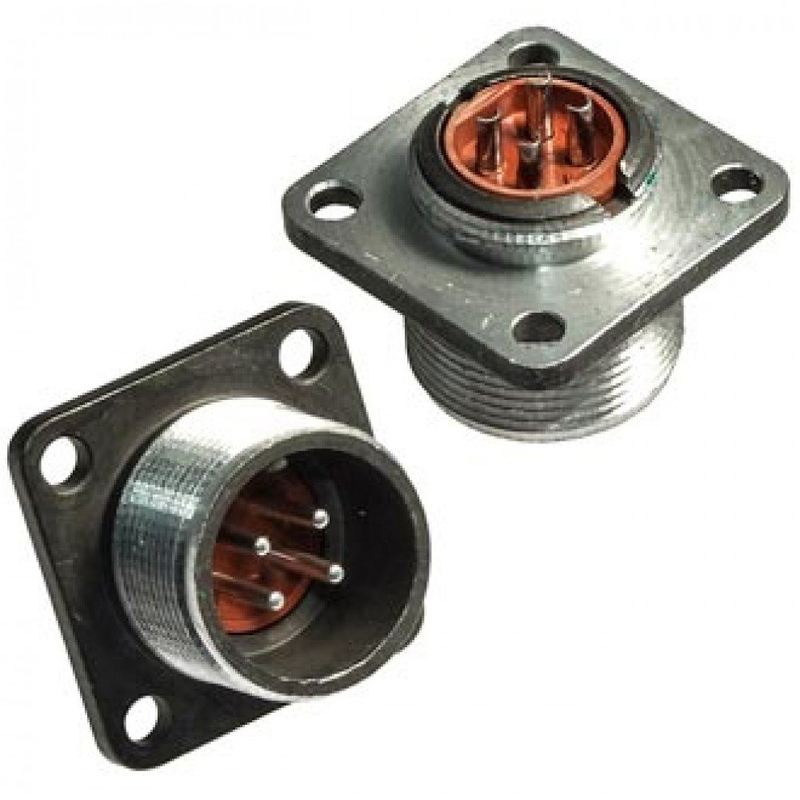

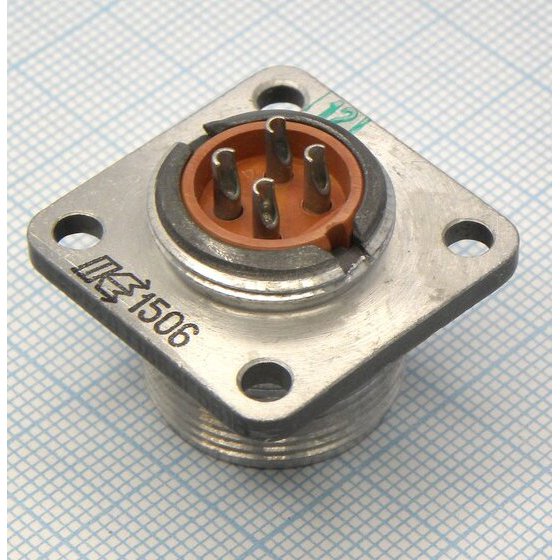

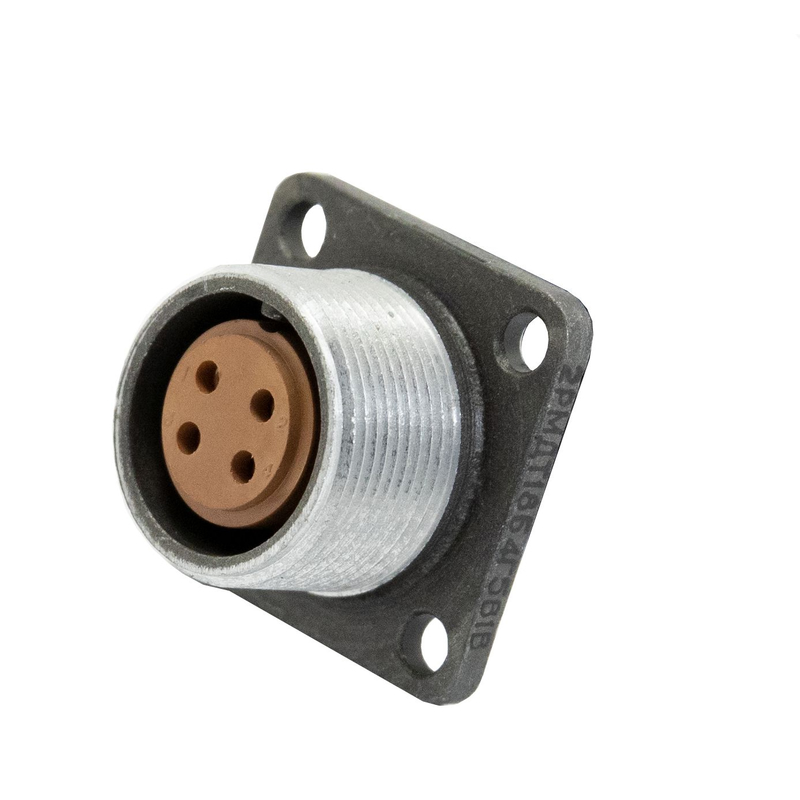

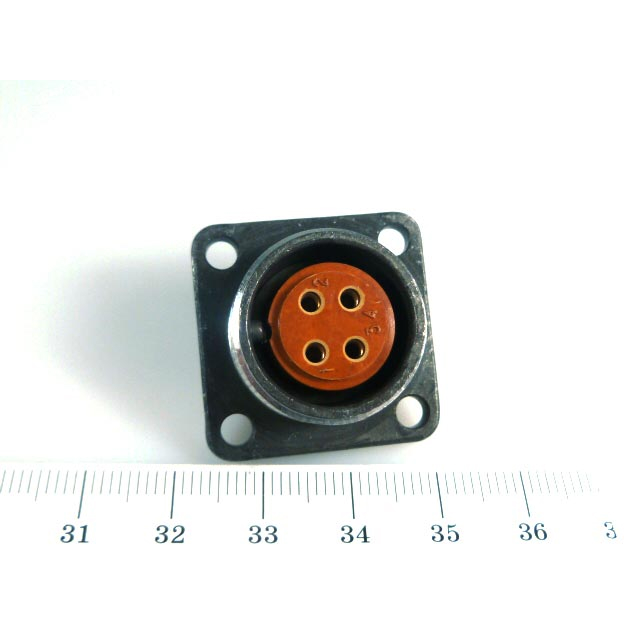

2РМДТ18Б4Г5В1В — это блочная розетка цилиндрического низкочастотного разъёма серии 2РМДТ, с 4 контактами, негерметичная, приборного исполнения для панельного монтажа.
Назначение и серия
Относится к серии разъёмов 2РМ, 2РМТ, 2РМД, 2РМДТ для соединения цепей постоянного и переменного тока низкой частоты. ?
Применяется как соединитель в аппаратуре внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.126ТУ (АШДК.434410.062ТУ).
Конструктивное исполнение
Тип: розетка блочная (панельная), функциональный тип — цилиндрический низкочастотный соединитель.
Серия: 2РМДТ, условный размер корпуса 18, вид корпуса «Б» — приборный. ?
Количество контактов: 4 гнездовых круглых контакта диаметром 1,5 мм, сочетание контактов «5» (4??1,5 мм).
Герметичность: негерметичная (степень защиты IP20).
Вид сочленения: резьбовой, шаг резьбы накидной гайки M20?1.
Вид патрубка: без патрубка.
Наличие ориентации: одношпоночная поляризация корпуса, предусмотрен паз для ориентации контактов. ?
Материалы и покрытие
Корпус: алюминиевый сплав А-22, покрытие корпуса — оксидирование, цвет серый. ?
Изолятор: карболит, цвет коричневый. ?
Контакты: латунь, покрытие серебро (Ag); контакты извлекаемые.
Электрические характеристики
Рабочее (максимальное) напряжение: до 560 В.
Токовая нагрузка на один контакт ?1,5 мм: до 15 А.
Суммарный ток на разъём: до 50 А.
Сопротивление одного контакта ?1,5 мм: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции (испытательное напряжение) порядка 1850 В (по серии 2РМДТ, данные ТУ).
Емкость между контактами: не более 6 пФ (для разъёмов данной серии). ?
Механика, климат, ресурс
Диапазон рабочих температур: от ?60 °C до +100 °C.
Климатическое исполнение: В2.1, относительная влажность до 98% при +40 °C.
Вибрация синусоидальная: диапазон частот 1–5000 Гц, амплитуда ускорения до 50 g.
Линейное ускорение: до 200 g.
Механический удар многократного действия: 100 g, длительность 1–3 мс.
Механический удар одиночного действия: до 500 g, длительность 0,1–2 мс.
Ресурс: 500 циклов сочленения?расчленения, минимальная наработка не менее 1000 ч, при максимальной температуре контакта 80 °C — не менее 175 000 ч.
Монтаж и габариты
Способ механического монтажа: на панель, приборный корпус; расстояние между монтажными отверстиями 20 мм, диаметр монтажного отверстия 3,4 мм. ?
Электрический монтаж: пайка проводников к контактам.
Габариты корпуса (ориентировочно): 27?27?25 мм (L?W?H). ?
Масса изделия: около 13,55 г. ?
Применение (по серии и типу)
Как типовой разъём 2РМДТ18Б4Г5В1В используется в блоках радиоэлектронной аппаратуры, приборах, системах управления и автоматики, где требуются компактные цилиндрические низкочастотные соединители с резьбовым соединением и 4 силовыми/сигнальными контактами.
Конструкция и ТУ рассчитаны на эксплуатацию в широком диапазоне механических и климатических воздействий во внутренней установке (шкафы, приборные панели)
