2РМДТ18КПЭ4Ш5В1В

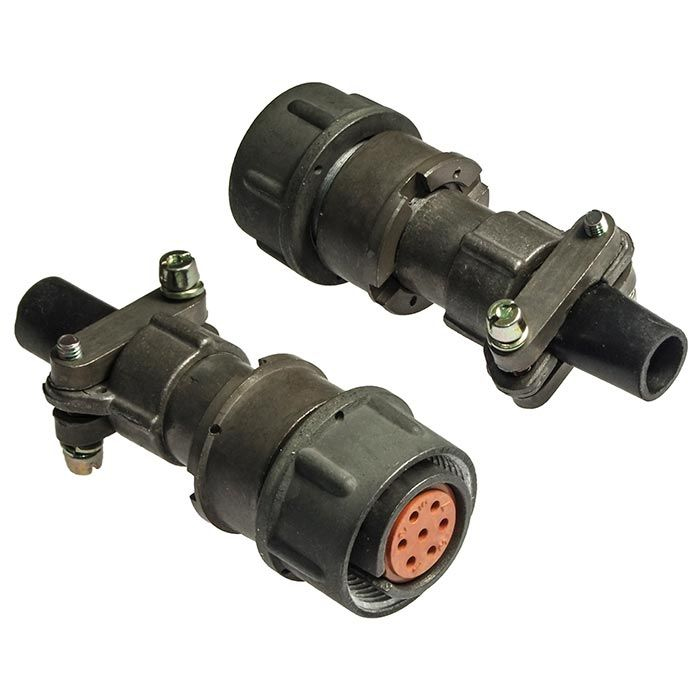

2РМДТ18КПЭ4Ш5В1В — это цилиндрический низкочастотный электрический разъем (вилка) серии 2РМДТ, рассчитанный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до примерно 700 В. Это негерметичный, всеклиматический тропико‑ и виброустойчивый соединитель, предназначенный для внутреннего монтажа в аппаратуре военного и промышленного назначения.

Что означает маркировка

• 2РМДТ — тип цилиндрического низкочастотного соединителя.

• 18 — условный размер корпуса (посадочный диаметр около 18 мм).

• К — кабельная часть (вилка монтируется на кабеле).

• П — прямой патрубок (выход кабеля по оси).

• Э — вид концевой гайки патрубка для экранированного кабеля.

• 4 — количество контактов (4 штыря).

• Ш — часть соединителя: вилка (Ш) или розетка (Г).

• 5 — код сочетания контактов (фиксированная схема размещения 4‑х штырей в гнёздах).

• В — покрытие контактов серебром.

• 1 — теплостойкость 1 класса (рабочая температура до около +100 °C).

• В — всеклиматическое исполнение по ТУ.

Эксплуатационные и электрические параметры

Соединитель 2РМДТ18КПЭ4Ш5В1В рассчитан на максимальное рабочее напряжение порядка 700 В и частоту до 3 МГц, допускается использование в постоянном и переменном токе. На один контакт диаметром около 1,5 мм обычно допускается ток до примерно 15 А, на весь соединитель — до около 50 А в зависимости от схемы нагрузки. Соединение вилки с розеткой — резьбовое, с одношпоночной поляризацией корпусов, что исключает неправильную сборку.

Климатические и механические свойства

• Рабочая температура окружающей среды примерно от −60 до +100 °C.

• Всеклиматическое исполнение, устойчивость к повышенной влажности (до около 98% при +40 °C), пониженному атмосферному давлению и воздействию соленого тумана.

• Соединитель рассчитан на значительные вибрации (до нескольких сотен м/с²) и ударные нагрузки, а также на многократные сочленения‑расчленения (порядка 500 циклов).
