2РМДТ18КПН4Г5А1В

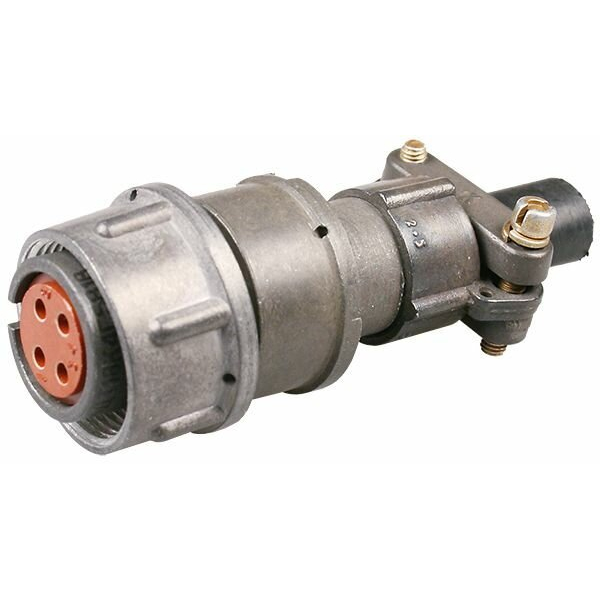

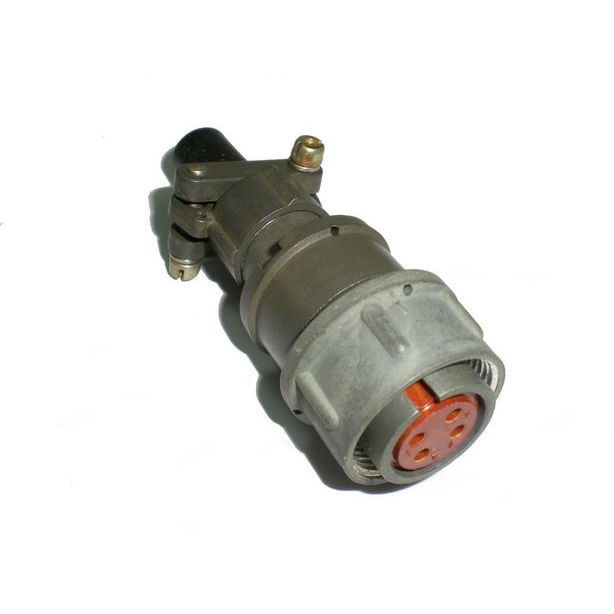

2РМДТ18КПН4Г5А1В — этокабельная розетка из серии цилиндрических соединителей 2РМДТ, предназначенная для надежного разъемного соединения электрических цепей в промышленной аппаратуре. У нее 4 контакта, корпус типоразмера 18 и прямой патрубок для неэкранированного кабеля.

Основные особенности

Этот соединитель относится к негерметичным разъемам с резьбовым сочленением, то есть фиксируется механически и хорошо подходит для оборудования, где важны стабильный контакт и виброустойчивость. В обозначении:

• 2РМДТ — серия соединителя;

• 18 — условный размер корпуса;

• К — кабельный корпус;

• П — прямой патрубок;

• Н — исполнение для неэкранированного кабеля;

• 4 — число контактов;

• Г5А1В — вариант исполнения контактов и конструкции.

Электрические параметры

Для этой модели указываются следующие основные характеристики:

• рабочее напряжение до560 В ;

• токовая нагрузка до15 А на контакт ;

• суммарная токовая нагрузка до50 А ;

• сопротивление изоляции не менее5000 МОм ;

• электрическая прочность изоляции при 560 В —1850 В.

Механика и ресурс

Соединитель рассчитан на работу в достаточно жестких условиях эксплуатации. Для него приводят диапазон температурот -60 до +100 °C , минимальную наработку1000 часов и до500 циклов сочленения-расчленения. Также указываются стойкость к вибрации и ударным нагрузкам, что делает его подходящим для промышленной и специальной техники.

Где применяется

Такие разъемы используют в приборах, шкафах управления, промышленной электронике и других устройствах, где нужен компактный многоконтактный соединитель с надежной фиксацией. Для этой модели важны четыре контакта, прочный металлический корпус и стандартное резьбовое соединение, обеспечивающее повторяемость подключения.

Кратко

Если совсем коротко,2РМДТ18КПН4Г5А1В — это 4-контактная кабельная розетка серии 2РМДТ с прямым патрубком, рассчитанная на промышленное применение, высокую надежность соединения и работу в широком диапазоне условий.
